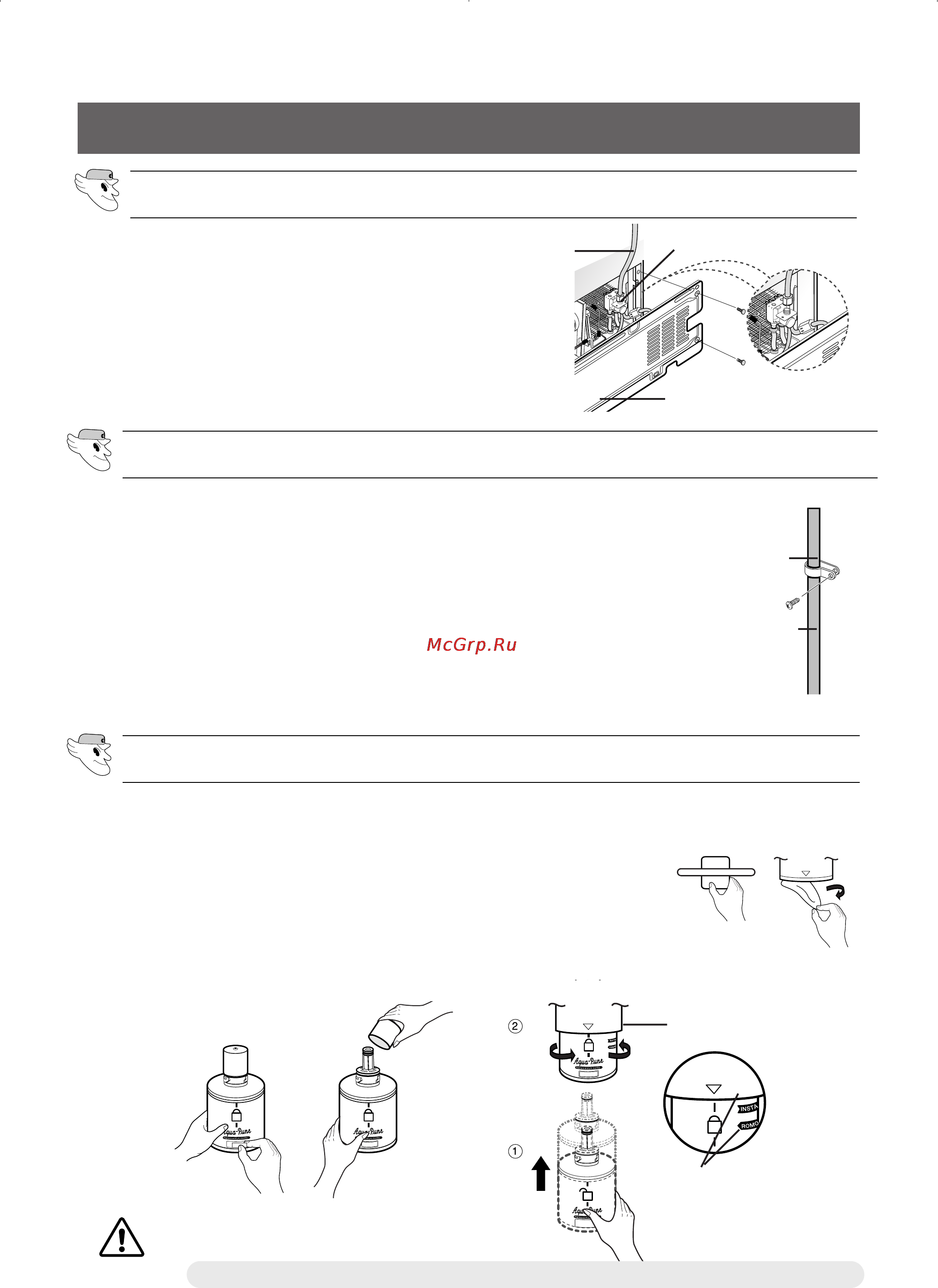

МОНТАЖ ТРУБОПРОВОДА СИСТЕМЫ ПОДАЧИ ВОДЫ Подсоедините трубку для подачи воды к холодильнику Снимите крышку компрессора на задней стенке холодильника Подсоедините трубку для подачи воды к вентилю как это показано на рисунке После подсоединения проверьте не протекает ли вода в месте соединения Если вода протекает повторите процедуру подсоединения трубки Установите на место крышку компрессора Закрепите трубку для подачи воды С помощью хомутов А прикрепите трубку для подачи воды к стене до задней стенки холодильника Когда трубка для подачи воды закреплена по всей длине убедитесь в том что в трубке отсутствуют перегибы и что она ничем не прижата Завершите монтаж трубопровода системы подачи воды Хомут А Включите холодильник и нажимайте рычаг в правой части системы подачи воды пока по трубке не пойдет вода и не прекратится первоначальный выход воздуха В это время проверьте нет ли течи в местах соединении трубки для _ подачи воды Закрепив трубку для подачи воды передвиньте холодильник в выбранное для него место После установки холодильника по возможности не передвигайте его 3 Установите фильтр для воды Отделите наклейку холодильника как показано Выньте фильтр для воды из коробки и приклейте к нему липкую этикетку для указания месяца установки Напишите на этикетке месяц установки фильтра Пример Если вы установили фильтр в марте напишите на этикетке МАРТ Снимите с фильтра защитный колпачок затем сориентируйте фильтр как показано на рисунке и вставьте его в отсек для фильтра Медленно поверните фильтр для воды по часовой стрелке на 90 чтобы метка на крышке совпала с меткой запертого положения фильтра Не затягивайте слишком сильно ПРЕДОСТЕРЕЖЕНИЕ Убедитесь в том что метка совпала с меткой запертого положения 31 Трубка воды
