12 Абонентские оптические терминалы серии NTE- RG
Внешний вид задних панелей устройств серии NTE-RG-1402 rev.B приведен на Рисунке 4.

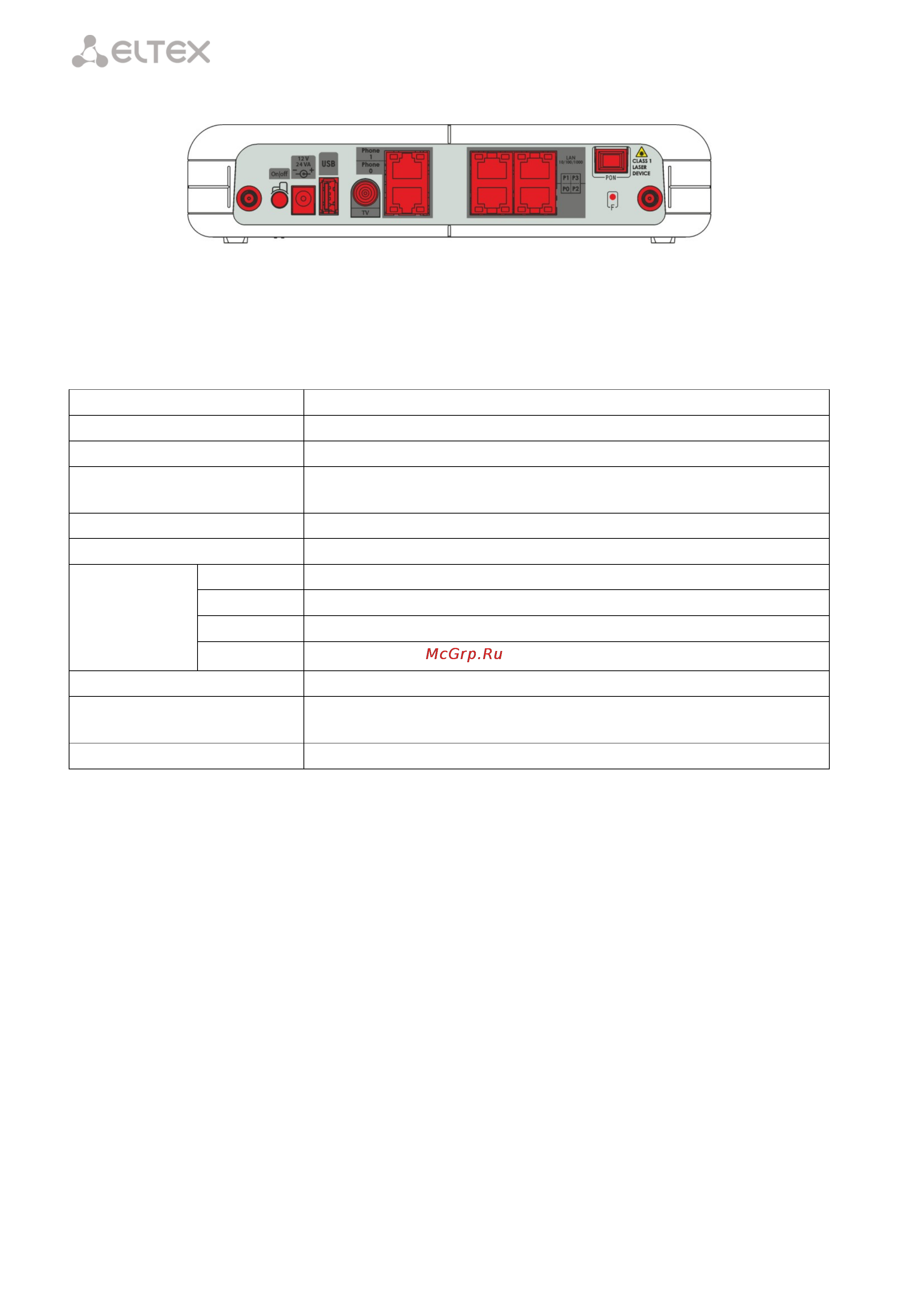

Рисунок 4 – Внешний вид задней панели NTE-RG-1402G-W rev.B
На задней панели устройства расположены следующие разъемы и органы управления, Таблица 4.
Таблица 4 – Описание разъемов, и органов управления задней панели
Элемент задней панели
Описание
On/Off
тумблер питания
12V
разъем подключения электропитания адаптера питания
USB
разъем для подключения внешних накопителей и других USB-
устройств
TV
разъем для подключения телевизионного кабеля
Phone0, Phone 1
разъемы RJ-11 для подключения аналоговых телефонных аппаратов
LAN
P0
разъем RJ-45 для подключения сетевых устройств
P1
разъем RJ-45 для подключения сетевых устройств
P2
разъем RJ-45 для подключения сетевых устройств
P3
разъем RJ-45 для подключения сетевых устройств
PON
разъем SC (розетка) PON оптического интерфейса GEPON
F
функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам
Разъемы для антенны
Разъемы предназначены для присоединения антенн Wi-Fi
