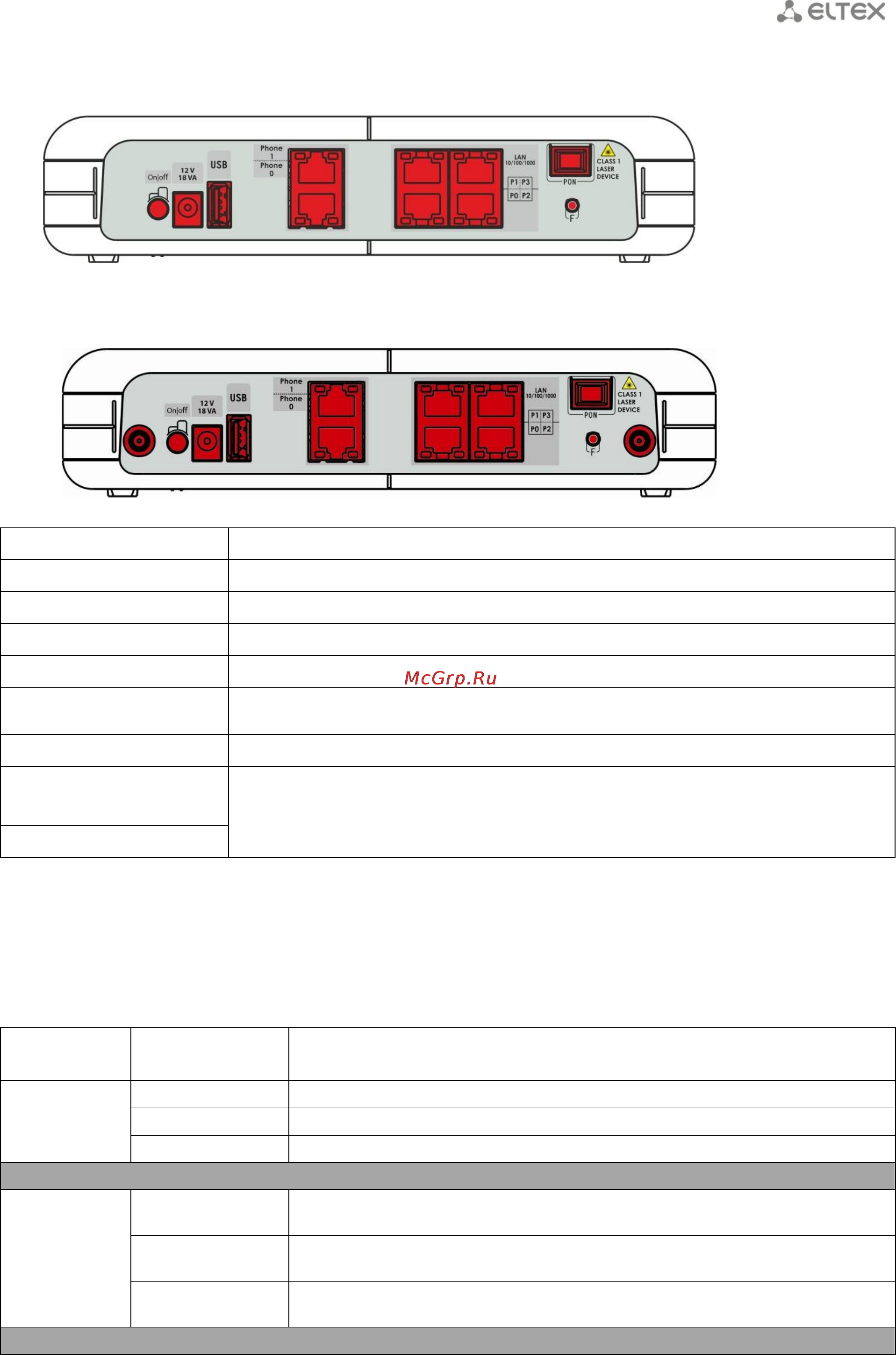

Краткая инструкция локальной диагностики абонентских терминалов NTP. 3
Приложение к руководству по эксплуатации
Внешний вид задней панели NTP-RG-1402G
Внешний вид задней панели NTP-RG-1402G-W
Элемент задней панели
Описание
On/Off
тумблер питания
12V
разъем подключения адаптера питания
USB
разъем для подключения USB-устройств
Phone0, Phone 1
разъемы RJ-11 для подключения аналоговых телефонных аппаратов
LAN Р0 – Р3
разъем RJ-45 10/100/1000Base-T
PON
разъем SC/APC (розетка) PON оптического интерфейса GPON
F
функциональная кнопка для перезагрузки устройства и сброса к заводским
настройкам
Разъемы для антенны
Разъемы предназначены для присоединения антенн Wi-Fi
2.2 Световая индикация
Текущее состояние устройства отображается при помощи индикаторов Wi-Fi, P0..P3, Phone
0, Phone 1,PON, Status, Power – расположенных на передней панели.
Индикатор
Состояние
индикатора
Состояние устройства
Wi-Fi
зеленый
сеть Wi-Fi активна
мигает
процесс передачи данных по Wi-Fi
не горит
сеть Wi-Fi не активна
Индикаторы LAN 10/100/1000
P0, P1, P2, P3
зеленый
установлено соединение 10/100 Мбит/с
оранжевый
установлено соединение 1000 Мбит/с
мигает
процесс пакетной передачи данных
