Eltex ONT NTP-RG-1402G-W [6/12] Только для ntp 2c
____________________________________________________________________________________
6 Краткая инструкция локальной диагностики абонентских терминалов NTP.
Приложение к руководству по эксплуатации

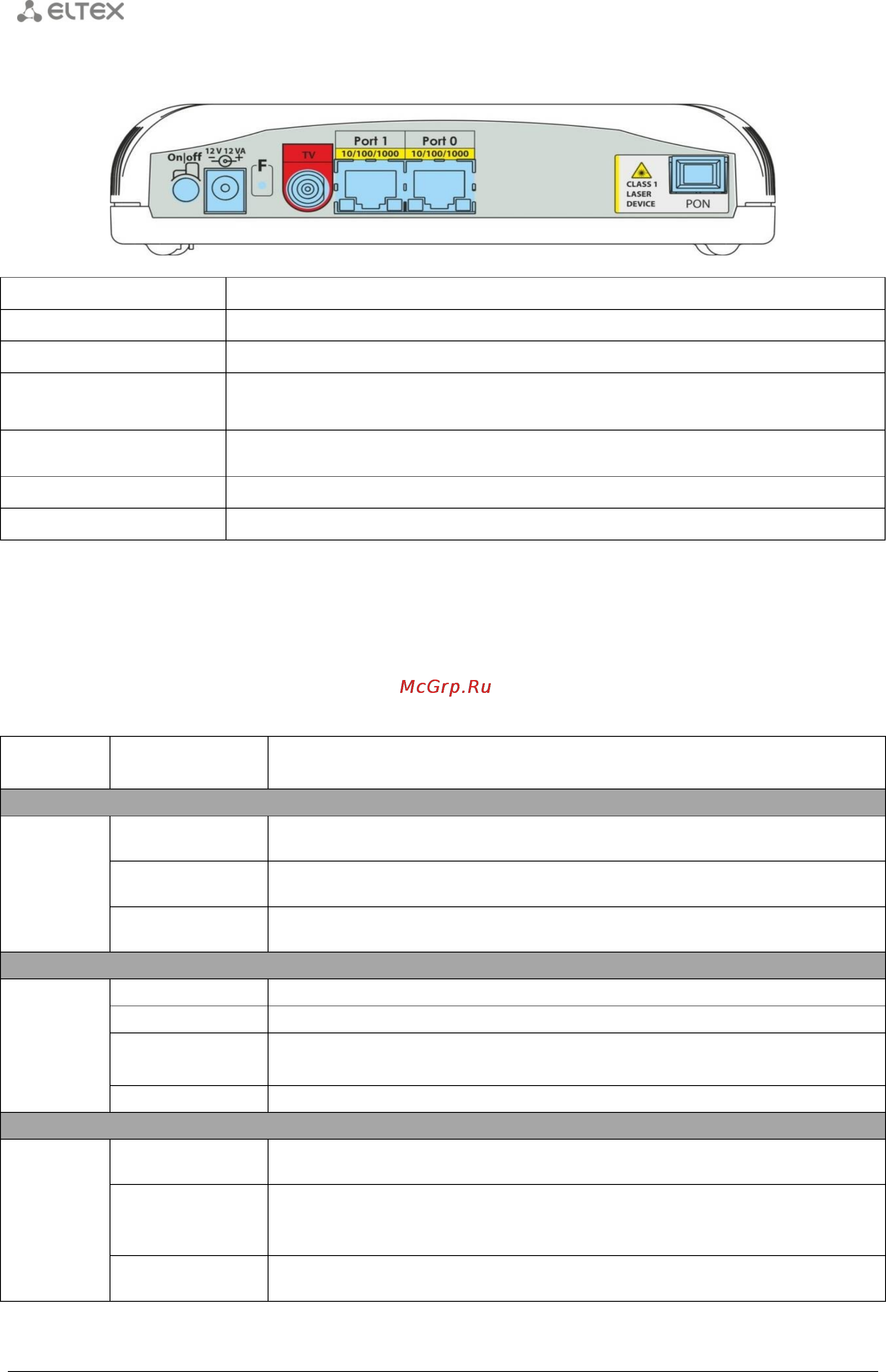

Внешний вид задней панели NTP-2C.
Элемент задней панели
Описание
On/Off
тумблер питания
12V
разъем подключения адаптера питания
F
функциональная кнопка для перезагрузки устройства и сброса к заводским
настройкам
TV *
Разъем RF для подключения телевизора
Port Р0 – Р1
разъем RJ-45 10/100/1000Base-T
PON
разъем SC/APC (розетка) PON оптического интерфейса GPON
* Только для NTP-2C
3.2 Световая индикация
Текущее состояние устройства отображается при помощи индикаторов LAN0, LAN1, PON,
Status, Power – расположенных на передней панели.
Индикатор
Состояние
индикатора
Состояние устройства
Индикаторы LAN 10/100/1000
LAN0,
LAN1
зеленый
установлено соединение 10/100 Мбит/с
оранжевый
установлено соединение 1000 Мбит/с
мигает
процесс пакетной передачи данных
TV *
не горит
RF порт отключен
красный
отсутствие телевизионного сигнала
оранжевый
уровень сигнала не соответствует нормальному (выше +2дБм, ниже -
8дБм)
зеленый
уровень сигнала в пределах нормы
PON
не горит
процесс загрузки устройства
зеленый
установлено соединение между станционным оптическим терминалом и
устройством
красный
нет сигнала от станционного оптического терминала
