8 Абонентские оптические терминалы NTU-1
Относительная влажность
до 80%
Габариты
112x100x32 мм
Масса
0,25 кг
2.4 Конструктивное исполнение
Устройства NTU-1 выполнены в виде настольного изделия в пластиковом корпусе размерами
112×100×32 мм.
Внешний вид задней панели устройства NTU-1приведен на рисунке 2.

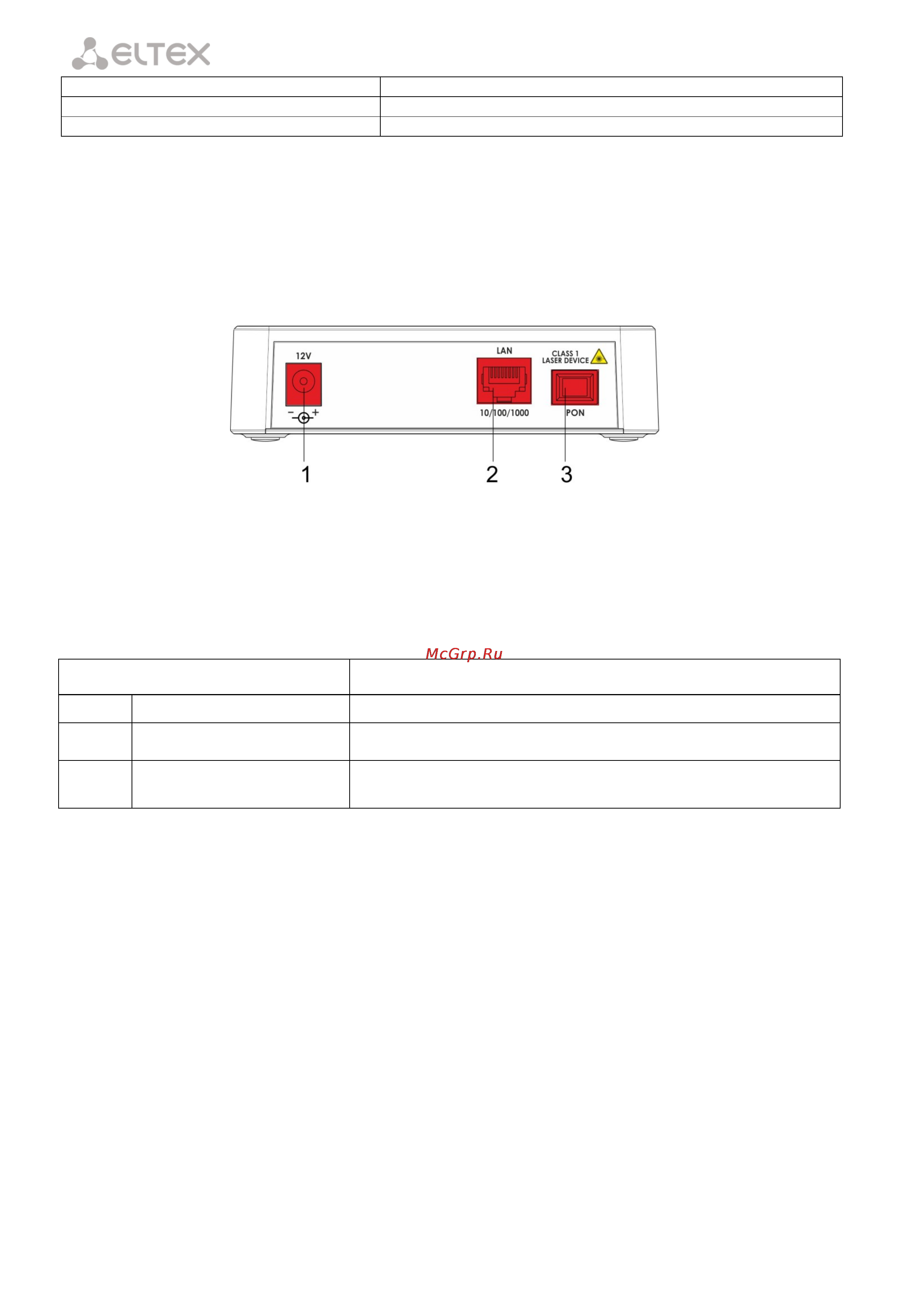

Рисунок 2 – Внешний вид задней панели NTU-1
На задней панели устройства NTU-1 расположены следующие разъемы и органы управления,
таблица 3.
Таблица 3 – Описание индикаторов и органов управления задней панели
Элемент задней панели
Описание
1
12V
разъем для подключения адаптера питания
2
10/100/1000
разъем RJ-45 10/100/1000Base-T для подключения сетевых устройств
3
PON
разъем SC (розетка) PON оптического интерфейса GPON для
подключения к сети PON
