WEP-12ac, WOP-12ac, Управление устройством через WEB-конфигуратор 85

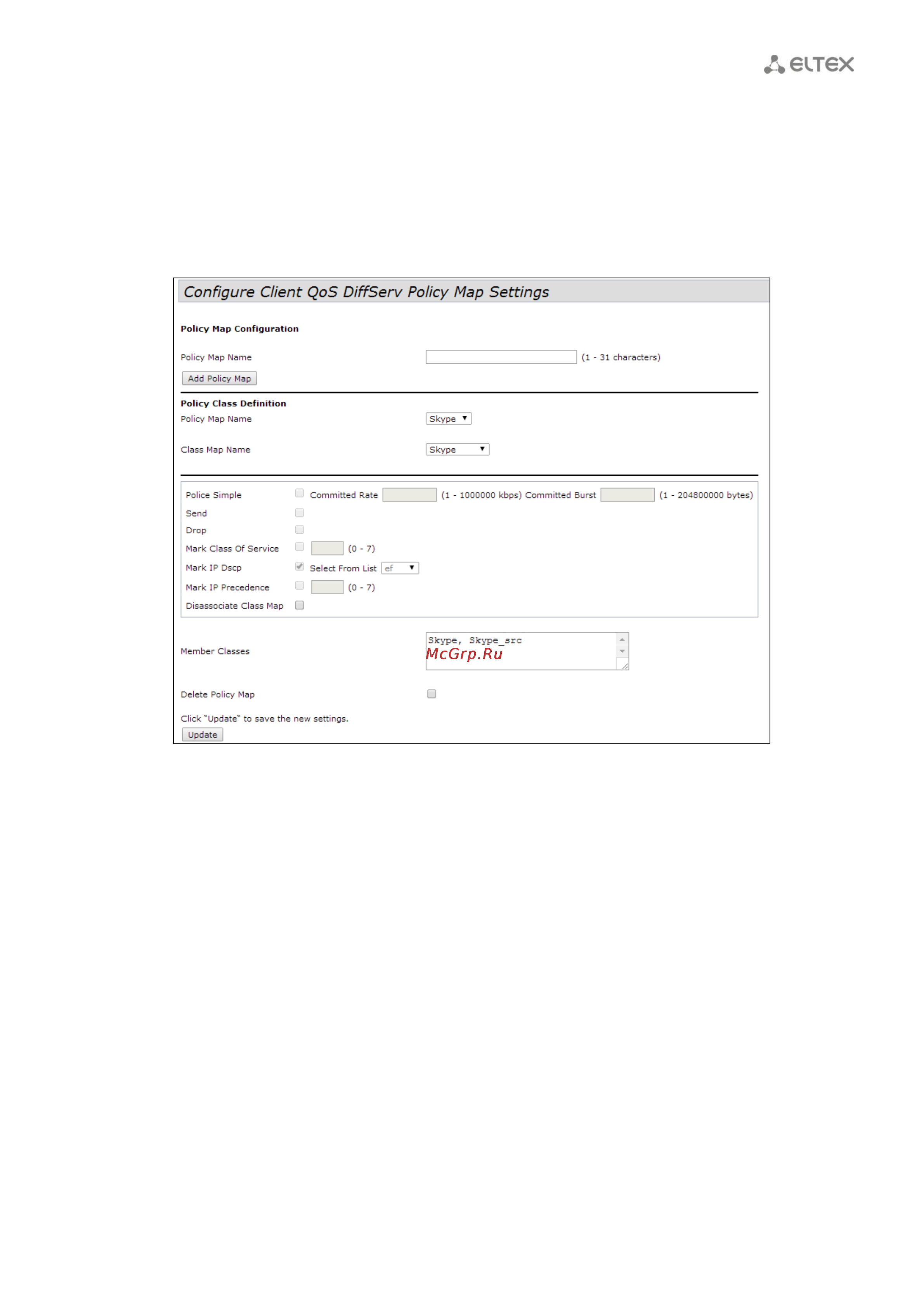

12.3 Подменю «Policy Map»

Подменю «Policy Map» предназначено для настройки ширины полосы пропускания для

классифицированного по общему признаку потока трафика, маркирования приоритета данного класса

трафика на уровне Layer 2 и Layer 3 (CoS, DSCP, Precedence), а также для принятия решения о пропуске

данного трафика или о его блокировки. В подменю формируется профиль «Policy Map», для которого

последовательно назначаются ранее созданные классификаторы трафика «Сlass Map». Для каждого

классификатора указываются операции, которые необходимо произвести с данным типом трафика.

Policy Map Configuration – в разделе выполняется создание нового профиля Policy Map.

– Policy Map Name – имя профиля Policy Map.

Для добавления нового профиля введите имя профиля в поле «Police Map Name» и нажмите кнопку

«Add Policy Map».

Policy Class Definition – в разделе выполняется настройка классификаторов трафика.

– Policy Map Name – имя профиля «Policy Map», в котором будет производиться дальнейшая

настройка операций для классификаторов трафика;

– Class Map Name – классификатор трафика, ранее созданный в подменю «Class Map».

Операции, которые необходимо произвести с данным типом трафика:

– Police Simple – упрощенная настройка, при которой задаются два параметра:

 Committed Rate – гарантированная скорость передачи для данного вида трафика;

 Committed Burst – ограничение скачков трафика;

– Send – при установленном флаге все пакеты соответствующего потока трафика будут

переданы, если критерии Class Map выполняются;

– Drop – при установленном флаге все пакеты соответствующего потока трафика будут

отброшены, если критерии Class Map выполняются;
