Абонентский шлюз TAU-1M.IP 71
3.6.5 Меню «Локальные интерфейсы»
В меню «Локальные интерфейсы» для каждого интерфейса устанавливается функциональное
назначение.
3.6.5.1 Подменю «Функциональное назначение»

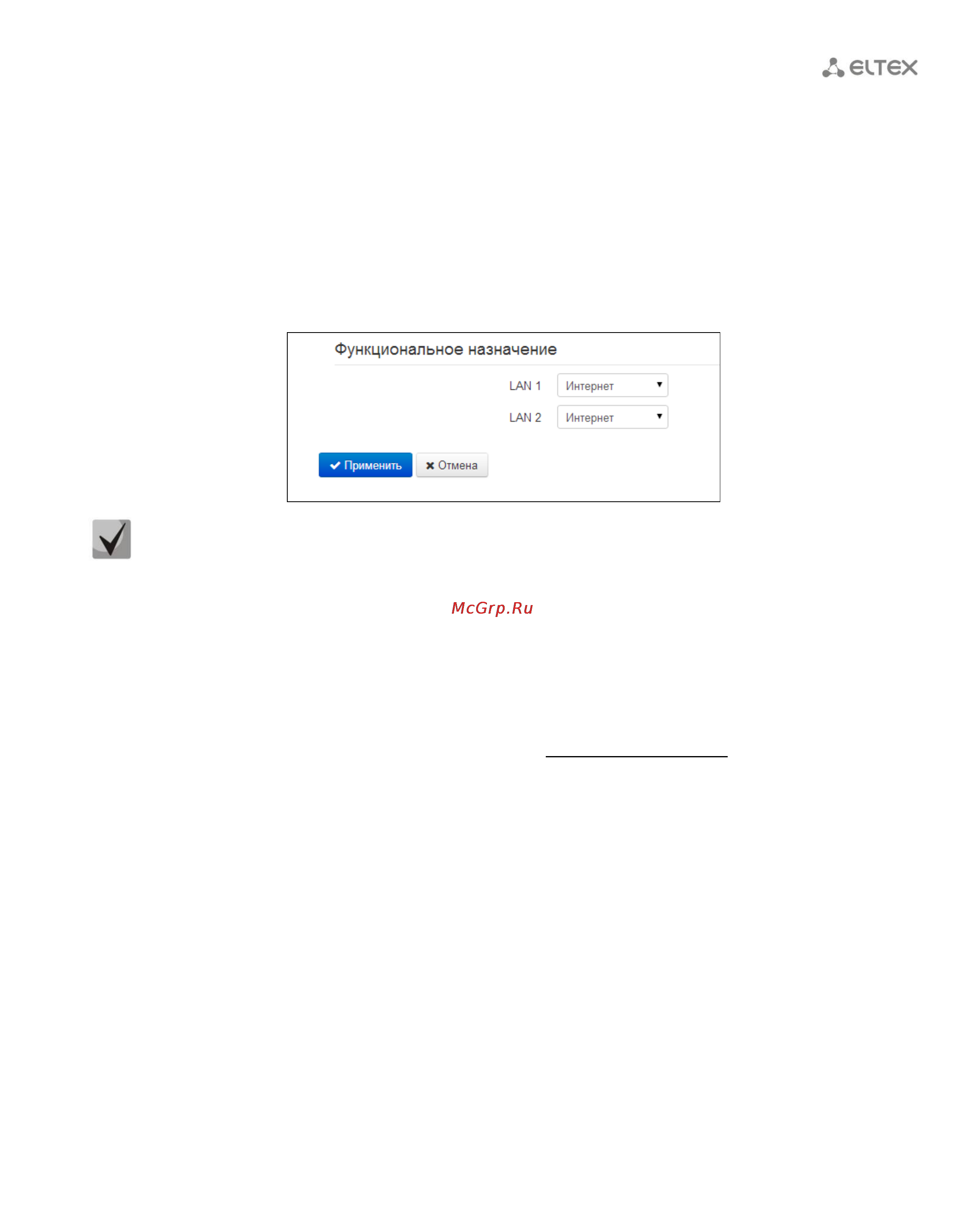

В подменю «Функциональное назначение» для каждого порта LAN устанавливается тип
предоставляемой услуги.
Тип сервиса Интернет означает, что с данного LAN-порта будет осуществляться выход в сеть
Интернет; тип сервиса STB – данный LAN-порт предназначен для подключения телевизионной приставки
(Set-Top-Box). При этом порт Интернет соединен с WAN-интерфейсом одноименной услуги через
маршрутизацию, а порт STB соединен с WAN-интерфейсом услуги STB через мост (трафик проходит
прозрачно с WAN на LAN и обратно).
WAN-интерфейс услуги STB настраивается в разделе 3.6.4.2 Подменю «STB».
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую память
нажмите кнопку «Применить». Для отмены изменений нажмите кнопку «Отмена».
В текущей версии ПО для локальных интерфейсов можно выбрать тип сервиса Интернет,
STB или пользовательские VLAN. При этом на каждый локальный интерфейс разрешается
трансляция сигналов IP-телевидения при включенной функции IPTV.
