122 Терминал абонентский универсальный TAU-24.IP/TAU-16.IP

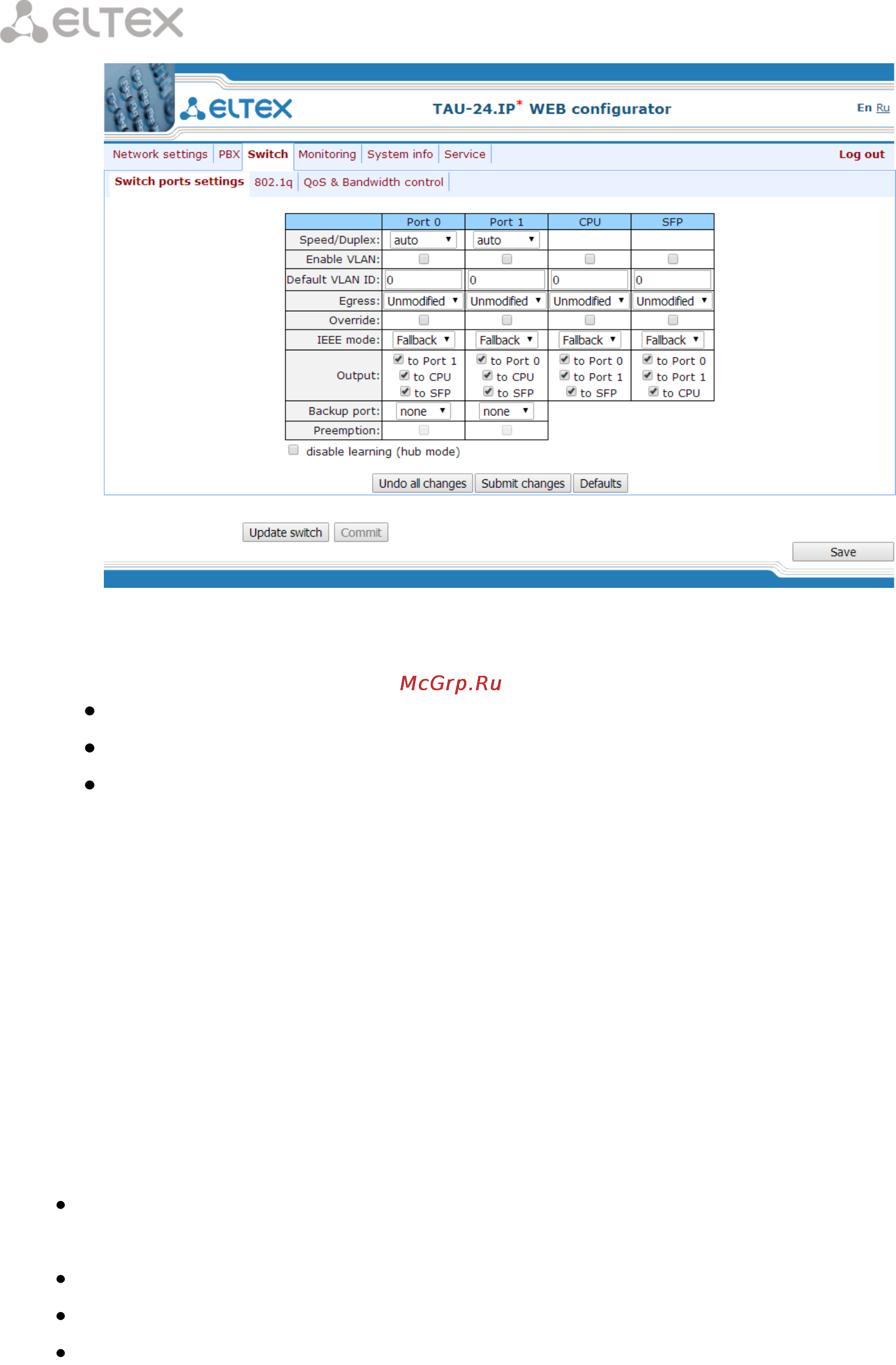

Коммутатор шлюза имеет 2 электрических порта Ethernet, 1оптический и один порт для

взаимодействия с процессором:

(Порт 0, Порт 1) port0, port1 – электрические Ethernet-порты устройства;

CPU – внутренний порт, подключенный к центральному процессору устройства;

SFP – оптический Ethernet-порт устройства.

Настройки коммутатора:

– Скорость/дуплекс (Speed/Duplex) – настройка скорости и дуплекса для электрических портов

Ethernet. На оптических портах поддерживается только один режим: 1000 full duplex;

– Использовать VLAN (Enable VLAN) – при установленном флаге использовать настройки Default

VLAN ID, Override и Egress на данном порту, иначе не использовать;

– Идентификатор VLAN по умолчанию (Default VLAN ID) – при поступлении на порт

нетегированного пакета считается, что он имеет данный VID, при поступлении тегированного

пакета считается, что пакет имеет VID, который указан в его теге VLAN;

– Выход (Egress):

unmodified – пакеты передаются данным портом без изменений (т.е. в том же виде, в каком

поступили на другой порт коммутатора);

untagged – пакеты передаются данным портом всегда без тега VLAN.

tagged – пакеты передаются данным портом всегда c тегом VLAN.

double tag – пакеты передаются данным портом c двумя тегами VLAN – если принятый пакет

был тегированным и с одним тегом VLAN – если принятый пакет был не тегированным.

– Переназначить (Override) – при установленном флаге считается, что любой поступивший пакет

имеет VID, указанный в строке default VLAN ID. Справедливо как для нетегированных, так и для

тегированных пакетов;

– IEEE режим (IEEE mode):
