6 SMG-1016M. Приложение к руководству по эксплуатации.

Руководство по настройке управления SMG-1016M через отдельный Ethernet-порт.

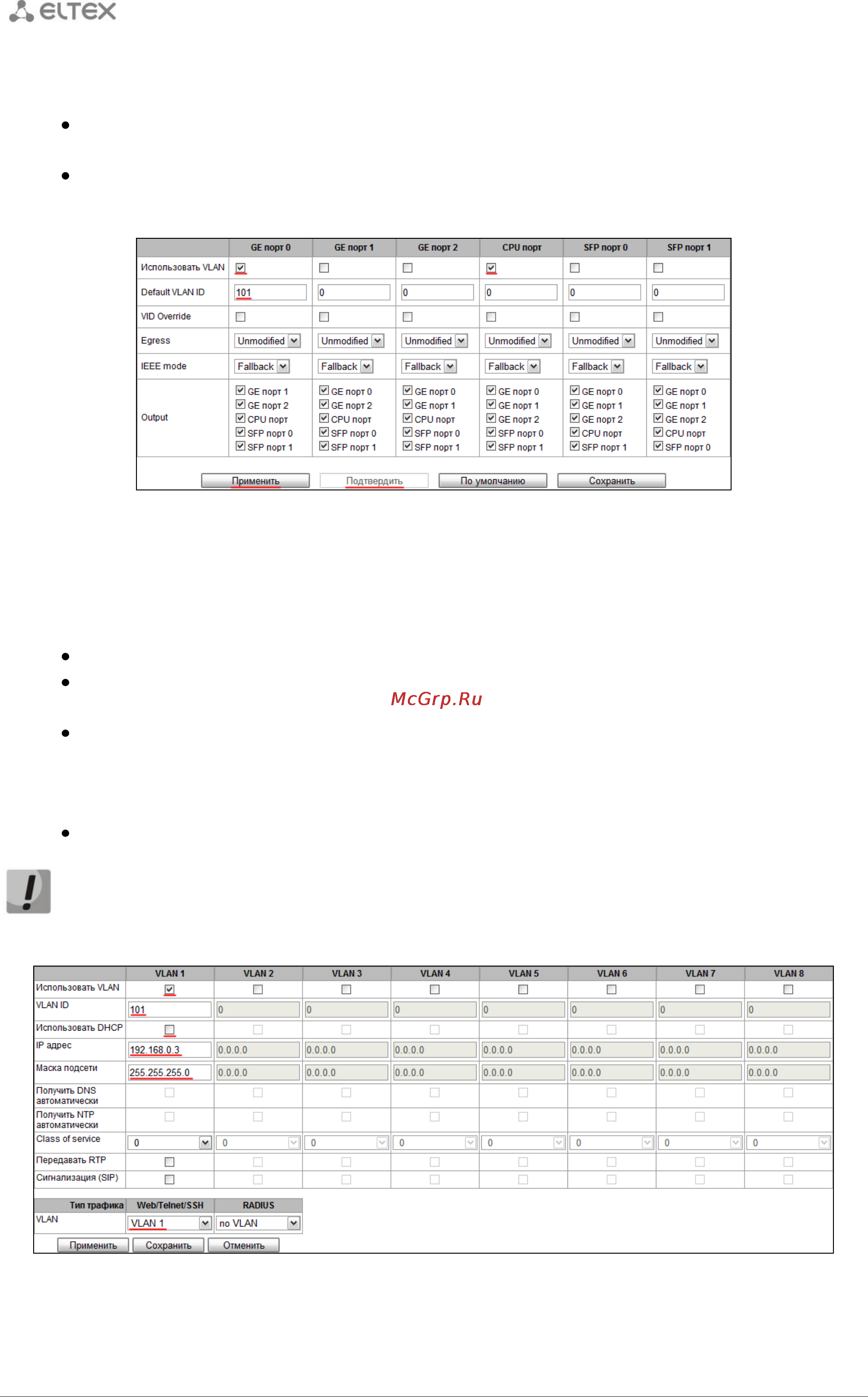

В меню «Коммутатор/Настройки портов коммутатора» выполнить следующее:

установите флаги Использовать VLAN для CPU и порта, который был выбран для

управления шлюзом;

в строке Default VLAN ID для порта управления ввести идентификатор VLAN, указанный

ранее в подменю «Коммутатор/802.1q».

Для применения настроек коммутатора следует нажать кнопку «Применить», а затем

«Подтвердить».

В меню «Настройки IP/VLAN» необходимо произвести настройку сети VLAN:

установить флаг Использовать VLAN для включения сети VLAN;

в поле VLAN ID указать идентификатор VLAN сети, которая будет использоваться для

управления шлюзом;

если сетевые настройки для управления SMG-1016M будут назначаться по DHCP, то

установить флаг Использовать DHCP, иначе в строке IP адрес ввести IP-адрес, который

будет назначен SMG-1016M для управления, и в строке Маска подсети указать маску

подсети VLAN;

в пункте Web/Telnet/SSH выбрать номер столбца VLAN, настроенного для управления.

Для применения настроек необходимо нажать кнопку «Применить», а затем,

подключившись через порт для управления по новому адресу, кнопку «Подтвердить». Требуется

сохранить конфигурацию в энергонезависимую память устройства.

IP-адреса, назначенные интерфейсу в поле IP-адрес подменю «Настройки IP/ Сетевые

параметры» и интерфейсу VLAN, должны принадлежать разным подсетям. Например,

адреса 192.168.1.6 и 192.168.2.199 при использовании маски 255.255.240.0 принадлежат

одной сети, а при использовании маски 255.255.255.0 – разным.
