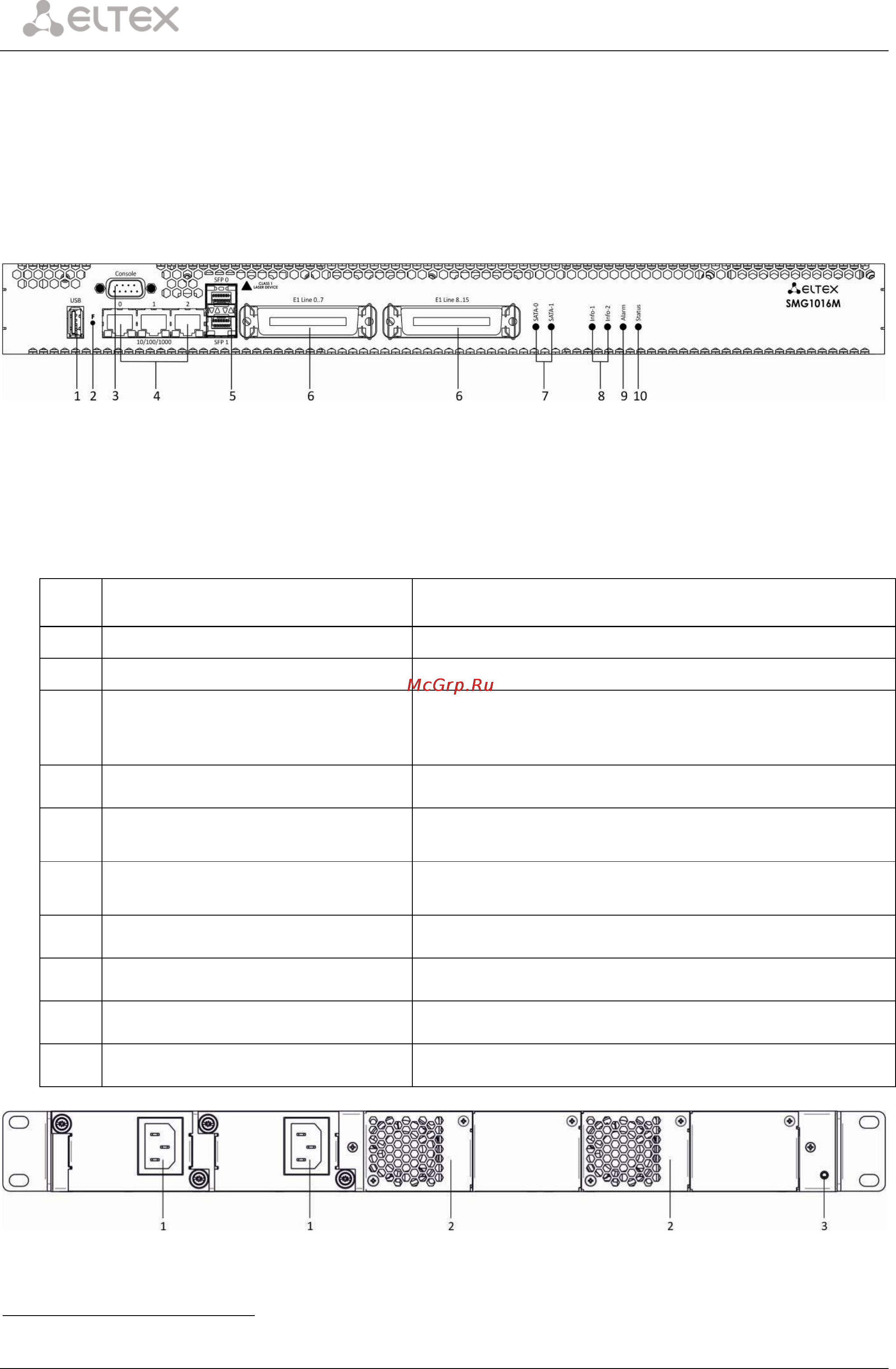

![Eltex SMG-2016 [24/364] Smg 1016m](/views2/1154540/page24/bg18.png)
24 Цифровой шлюз SMG
1.5 Конструктивное исполнение
1.5.1 SMG-1016M
Цифровой шлюз SMG-1016M выполнен в металлическом корпусе с возможностью установки в 19″
каркас типоразмером 1U.
Внешний вид передней панели устройства приведен на рисунке 6а.
Рисунок 6а – Внешний вид передней панели SMG-1016M
На передней панели устройства расположены следующие разъемы, световые индикаторы и органы
управления, таблица 2.1а.
Таблица 2.1a – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент передней панели
Описание
1
USB
USB-порт для подключения внешнего накопителя
2
F
Функциональная кнопка
3
Console
Консольный порт RS-232 для локального управления
устройством (распайка разъемов приведена в Приложении
А)
4
10/100/1000 0..2
3 разъема RJ-45 интерфейсов Ethernet 10/100/1000 Base-T
5
SFP 0, SFP 1
2 шасси для оптических SFP модулей 1000Base-X Gigabit
uplink интерфейса для выхода в IP-сеть
6
E1 Line 0..7, E1 Line 8..15
2 разъема CENC-36M для подключения потоков Е1 (распайка
разъемов приведена в Приложении А)
7
SATA-0, SATA-1
Индикаторы работы интерфейсов SATA
1
8
Info1, Info2
Индикаторы работы оптических интерфейсов SFP
9
Alarm
Индикатор аварии устройства
10
Status
Индикатор работы устройства
Рисунок 6б – Внешний вид задней панели SMG-1016M
1
В данной версии не используется
