10 Медиасервер MSR-100

1.4 Конструктивное исполнение

Медиасервер MSR-100 выполнен на базе устройства SMG-1016M в металлическом корпусе с

возможностью установки в 19″ каркас типоразмером 1U.

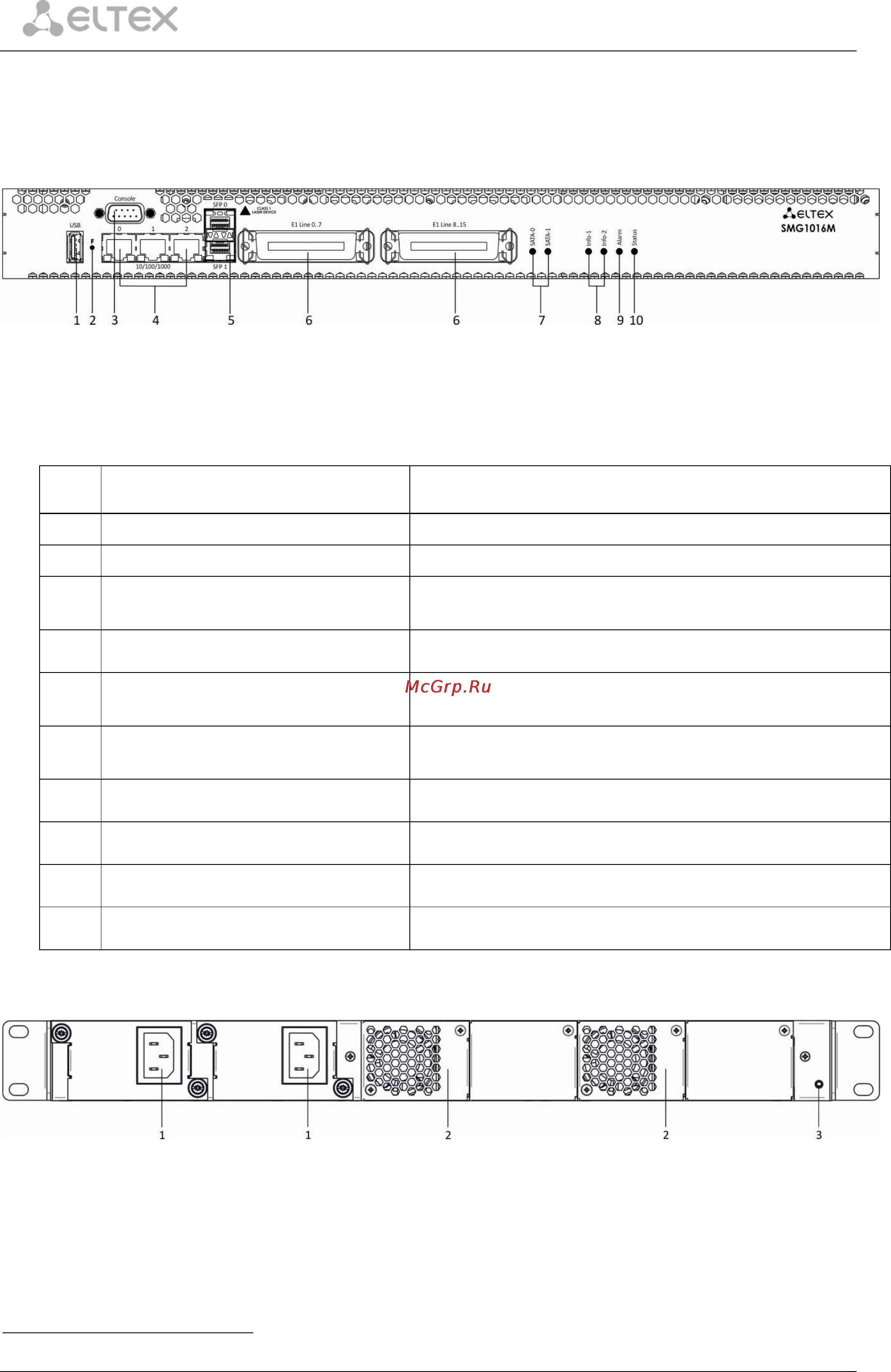

Внешний вид передней панели устройства приведен на рисунке 6.

Рисунок 6 – Внешний вид передней панели MSR-100

На передней панели устройства расположены следующие разъемы, световые индикаторы и

органы управления, таблица 2.1.

Таблица 2.1 – Описание разъемов, индикаторов и органов управления передней панели

№

Элемент передней панели

Описание

USB

USB-порт для подключения внешнего накопителя

Функциональная кнопка

Console

Консольный порт RS-232 для локального управления

устройством

10/100/1000 0..2

3 разъема RJ-45 интерфейсов Ethernet 10/100/1000 Base-T

SFP 0, SFP 1

2 шасси для оптических SFP модулей 1000Base-X Gigabit

uplink интерфейса для выхода в IP-сеть

E1 Line 0..7, E1 Line 8..15

2 разъема CENC-36M для подключения потоков Е1 (распайка

разъемов приведена в Приложении А)

SATA-0, SATA-1

Индикаторы работы интерфейсов SATA

Info1, Info2

Индикаторы работы оптических интерфейсов SFP

Alarm

Индикатор критической аварии устройства

Status

Индикатор работы устройства

Рисунок 7 – Внешний вид задней панели MSR-100

В таблице 2.2 приведен перечень разъемов, расположенных на задней панели коммутатора.

В данной версии не используется
