10 Точка доступа с интегрированным маршрутизатором WB-2
2.4.2 Задняя панель устройства

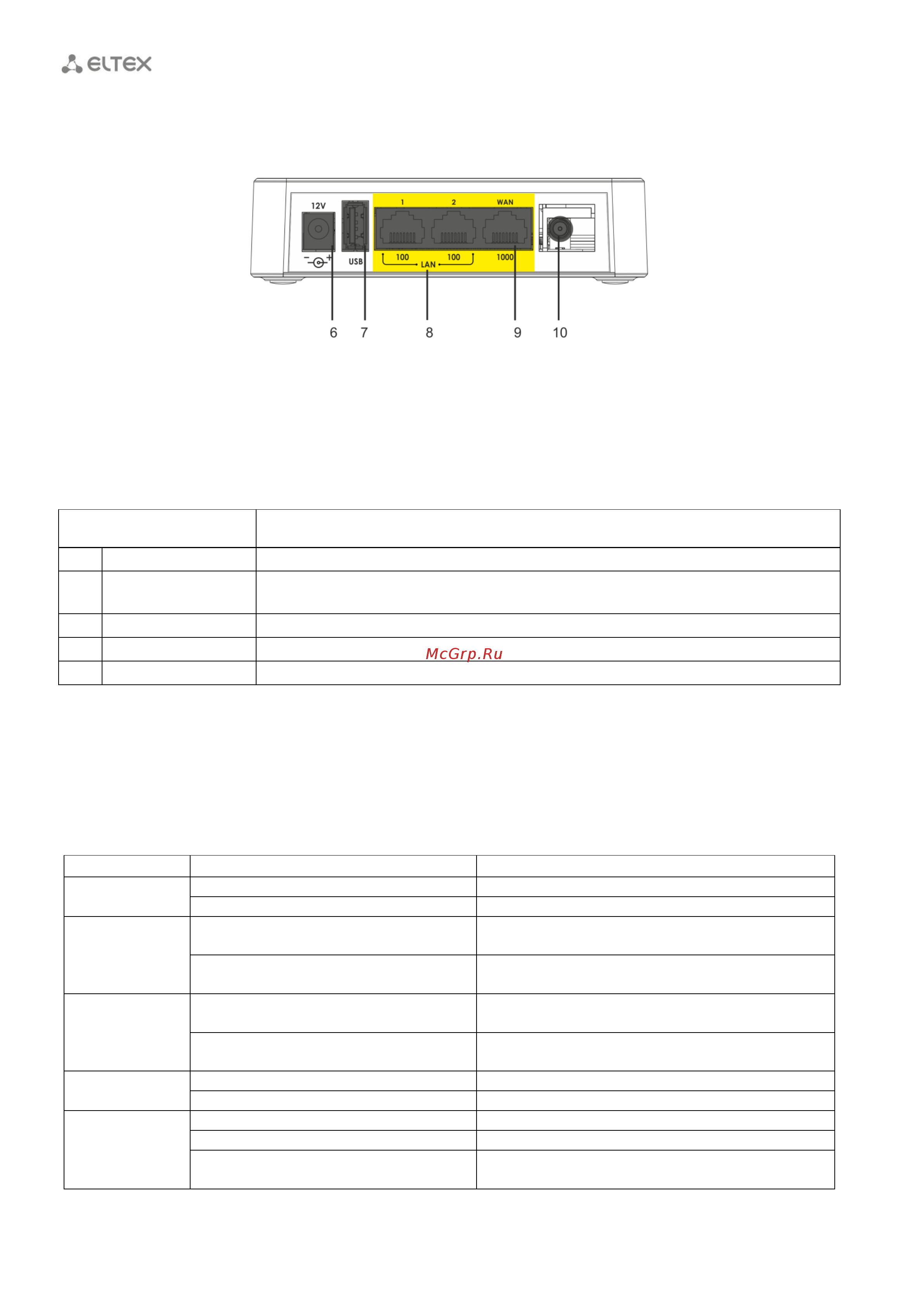

Внешний вид задней панели устройства WB-2 приведен на рисунке 3.
Рисунок 3 – Внешний вид задней панели WB-2
На задней панели устройства WB-2 расположены следующие разъемы и органы управления,
таблица 3.
Таблица 3 – Описание индикаторов и органов управления задней панели RG2400
Элемент задней панели
Описание
6
12V
разъем для подключения адаптера питания
7
USB
разъем USB для подключения внешнего USB-устройства (USB flash, жесткий диск,
3G/4G USB-модем)
8
LAN
2 порта 10/100BASE-T Ethernet (разъем RJ-45) для подключения сетевых устройств
9
WAN
порт 10/100/1000BASE-T (разъем RJ-45) для подключения к внешней сети
10
разъем для подключения WiFi-антенны
2.5 Световая индикация
Текущее состояние устройства отображается при помощи индикаторов WLAN, WAN, LAN, USB,
Power – расположенных на верхней панели. Перечень состояний индикаторов приведен в таблице 5.
Таблица 4 – Световая индикация состояния устройства WB-2
Индикатор
Состояние индикатора
Состояние устройства
WLAN
зеленый, горит постоянно
сеть Wi-Fi-активна
зеленый, мигает
процесс передачи данных по беспроводной сети
WAN
горит зеленым (10, 100Mbps)/
оранжевым (1000 Mbps)
установлено соединение между станционным
терминалом и абонентским устройством
мигает
процесс пакетной передачи данных по WAN-
интерфейсу
LAN
горит зеленым (10, 100 Mbps)/
оранжевым (1000 Mbps)
установлено соединение с подключенным
сетевым устройством
мигает
процесс пакетной передачи данных по LAN-
интерфейсу
USB
зеленый, горит
USB-устройство подключено
не горит
USB-устройство отключено
Power
зеленый, горит постоянно
включено питание устройства, нормальная работа
оранжевый, горит постоянно
отсутствует выход в Интернет
красный, горит постоянно
загрузка устройства, сброс устройства к заводским
настройкам
