Samsung LE-46 N71 B [6/47] Соединительная панель
![Samsung LE-46 N71 B [6/47] Соединительная панель](/views2/1154665/page6/bg6.png)
Русский-4
Питание (вход)
Перед тем, как подключить внешнее устройство к телевизору, убедитесь, что питание телевизора отключено.
Подсоединяя внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
[Разъемы на боковой
панели]
[Разъемы на задней

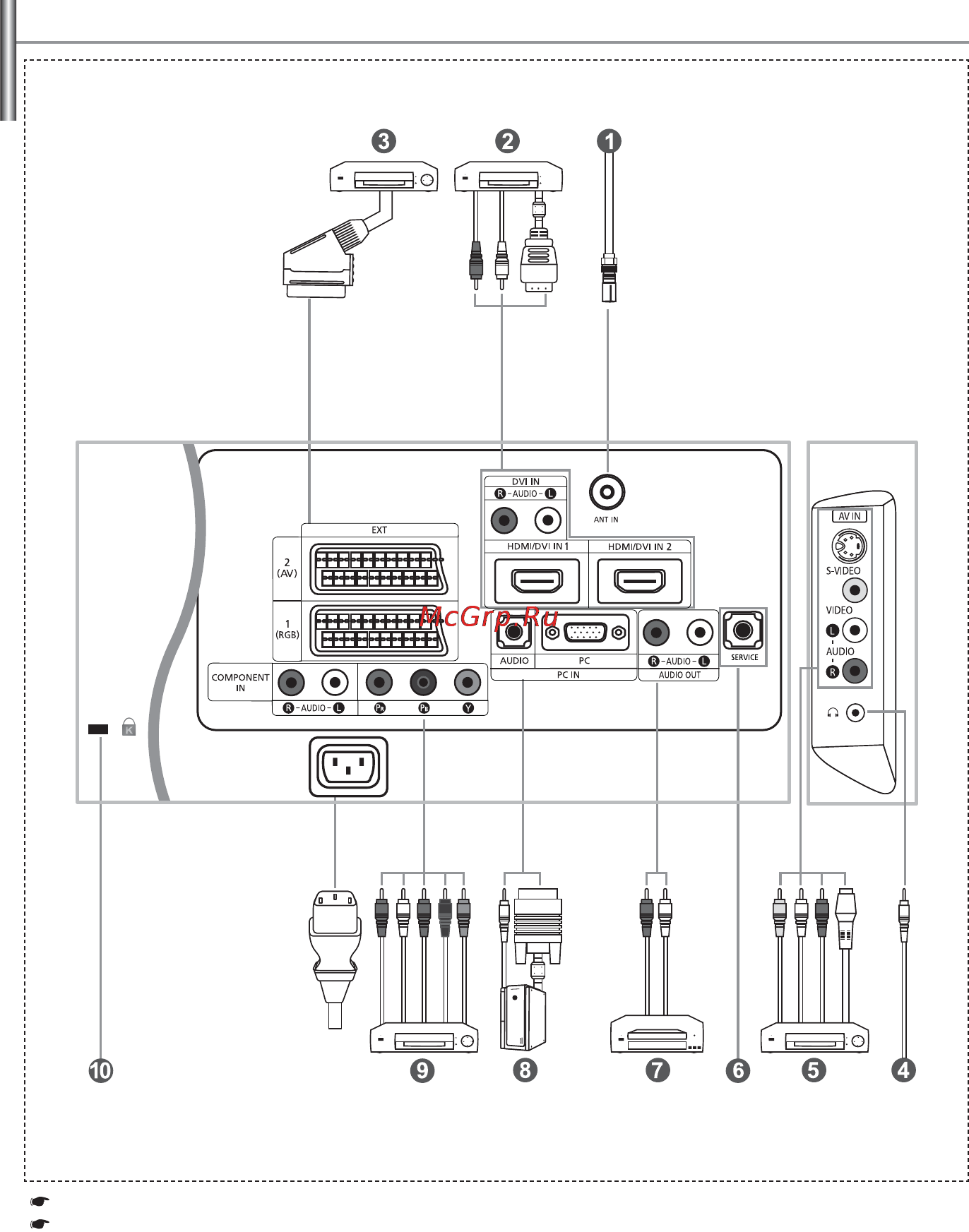

Соединительная панель
BN68-01047P-01Rus.indd 4BN68-01047P-01Rus.indd 4 2006-08-22 9:47:332006-08-22 9:47:33
