22 Цифровая АТС "МС240". Руководство по эксплуатации. Описание и работа изделия.
6 РАБОТА МОДУЛЕЙ АППАРАТУРЫ
6.1 Центральный процессор
6.1.1 Назначение центрального процессора
Центральный процессор предназначен для общего управления коммутатором и платами
периферийных модулей, коммутации цифровых сигналов, приема и обработки команд управления от
внешней ПЭВМ, выполнения функции СОРМ.
6.1.2 Состав центрального процессора

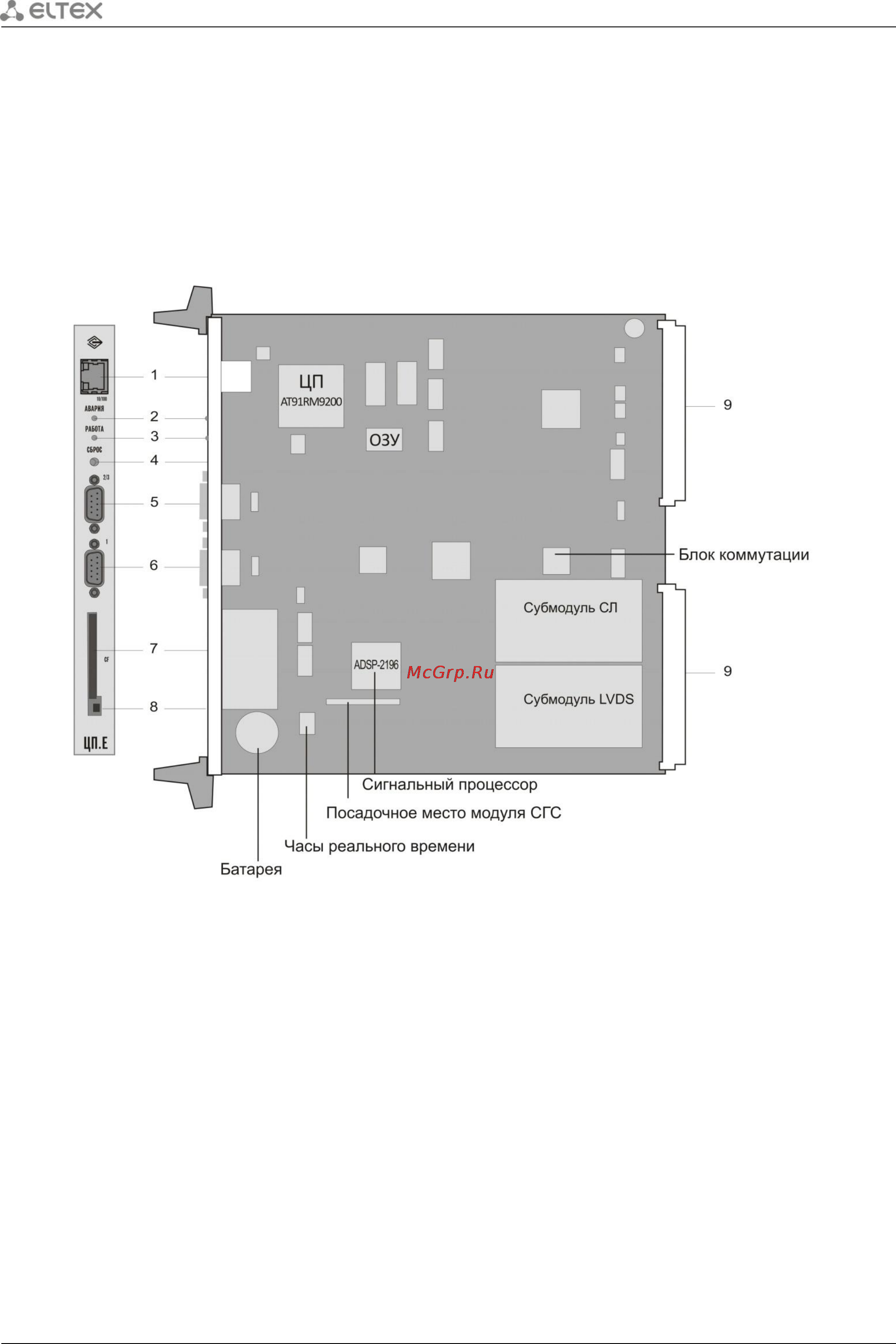

Рисунок 2 – Внешний вид панели и платы модуля ЦП
В состав ЦП входят следующие узлы:
– Блок центрального процессора:
процессор AT91RM9200,
генератор тактовой частоты,
память программ и данных,
буфер управляющих сигналов,
буфер шины данных и адреса,
формирователь сигнала сброс и контроль напряжения,
буфера последовательных портов (RS-232),
контроллер Ethernet.
– Память хранения конфигурации и учётной информации:
узел сопряжения с CompactFlash.
– Часы реального времени:
энергонезависимые часы реального времени.
– Блок сигнальных процессоров:
