Цифровая АТС "МС240". Руководство по эксплуатации. Описание и работа изделия. 41
При обнаружении КЗ происходит отключение блока питания, с последующей попыткой запуска через 0,8
1 сек. Аналогично работает схема защиты по перегрузке. Схема защиты по перенапряжению настроена на
срабатывание при превышении напряжения +5Вц на величину +20% от номинального. При обнаружении
перенапряжения происходит блокировка работы блока питания с последующим запуском через 0,8-1 сек.
Выходной преобразователь построен по схеме двухтактного полумостового преобразователя и
предназначен для формирования выходных напряжений и питания генератора индукторного вызова ГИВ.
Генератор индукторного вызова предназначен для формирования переменного напряжения
индукторного вызова частотой 25Гц и амплитудой 65-75Вэфф. ГИВ имеет схему защиты от перегрузки и
КЗ.
6.10.3 Описание индикаторов и органов управления
Внешний вид панели БП 24-60 показан на рисунке 19.

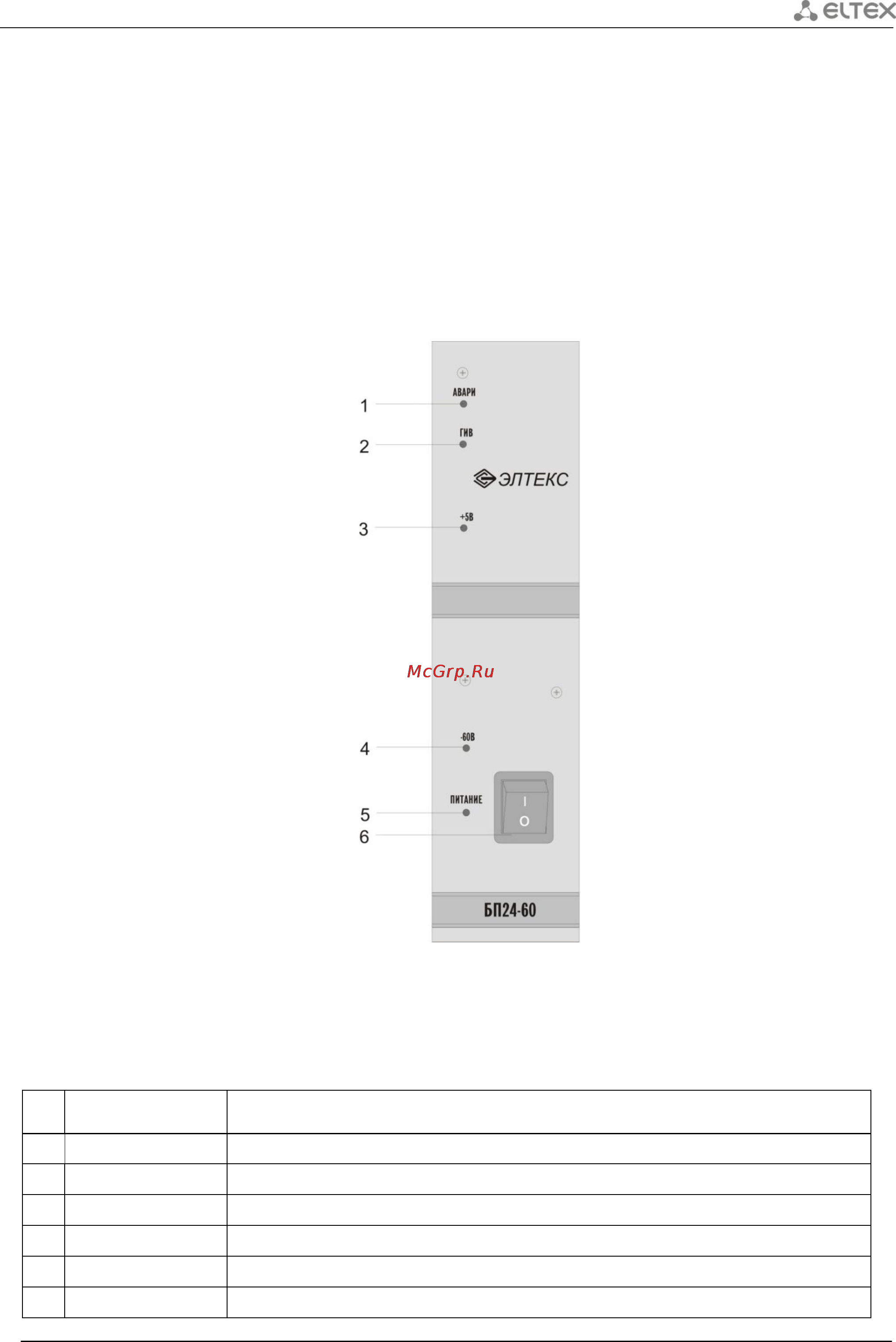

Рисунок 19 Внешний вид панели БП24-60
В таблице 6.11 приведено описание индикаторов, разъемов и органов управления БП24-60.
Световая сигнализация модуля описана в руководстве по эксплуатации «МС-240» часть 2, раздел 4.3.
Таблица 6.11 Описание индикаторов и органов управления БП 24-60
Элемент панели
Описание
1
«Авария»
Индикатор аварийного состояния блока БП.
2
«ГИВ»
Индикатор наличия генератора индуктивного вызова.
3
«+5В»
Наличие на выходе источника 5В.
4
«-60В»
Наличие на выходе источника 60В.
5
«ПИТАНИЕ»
Наличие входного напряжения.
6
Тумблер питания.
