www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru

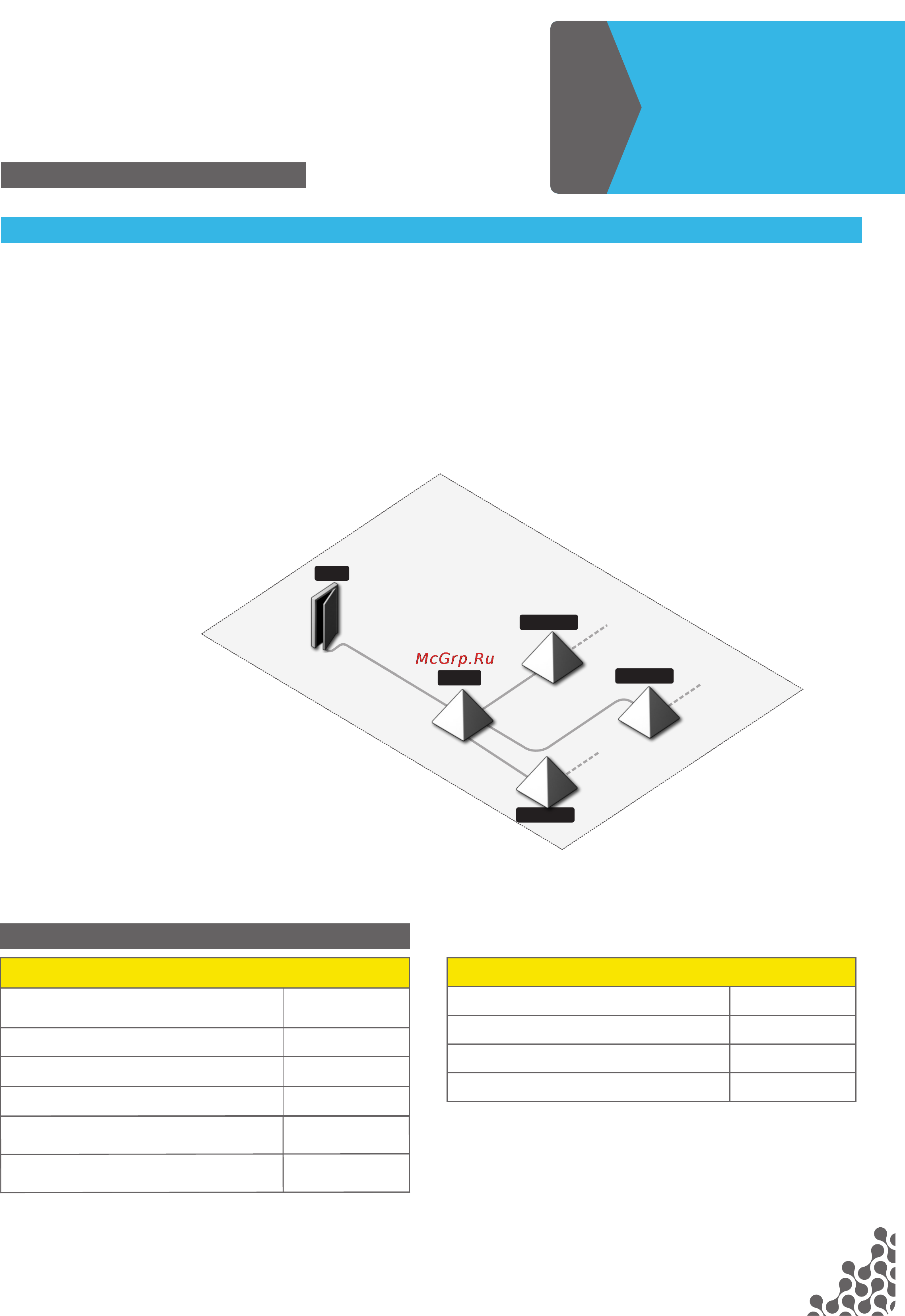

Схема применения
Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом
случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная
абонентская емкость MC240AN – 768 номеров.
Коммутация соединения и функции СОРМ обеспечиваются вышестоящей АТС, например, блоком
коммутатора потоков БКП-М.
Цифровая АТС
MC240
Схема связи
POTS
TфОП
БКП-М
MC240AN
Районный центр
V5.2
PO
TS
MC240AN
POTS
MC240AN
V5.2
V5.2
Спецификация
МС240AN (абонентский вынос)
Управляющий каркас
Каркас МС240 6U
1
МС-БП-24/60
1
ЦП.Е
1
C4E1
1
СК
С
1
24АК
16
Блок расширения
Каркас МС240 6U
1
МС-БП-24/60
1
КС
1
24АК
16
