14
Данная схема является эскизом, отображающим общие рекомендуемые расстояния и
разработанным в соответствии с требованиями СНиП 41-01-2003.
700
415
380 min
500
1
380 min
30 min

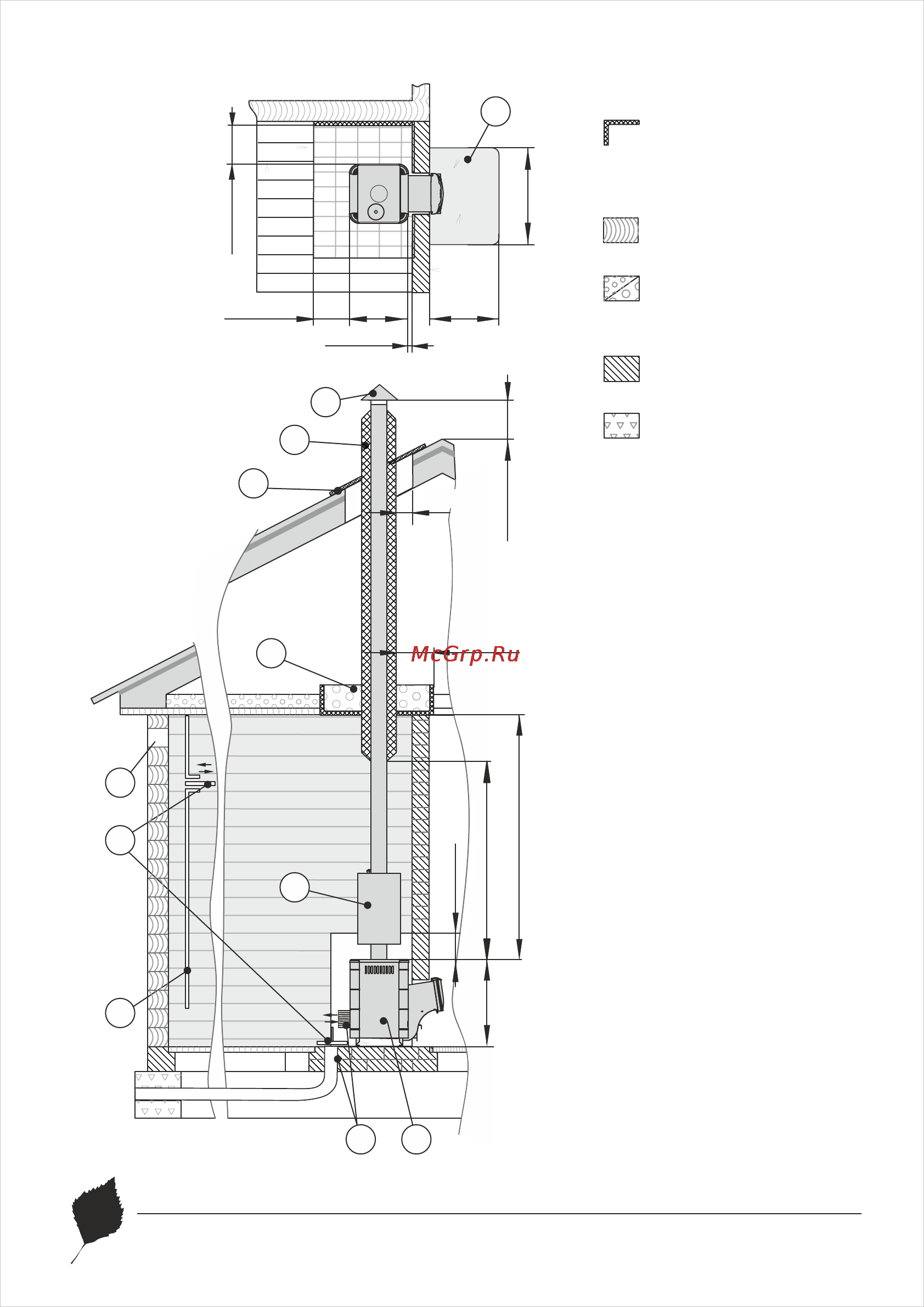

Рисунок 4. Схема монтажа печи в
помещении с перегородкой из негорючего
материала.
металлический лист по
теплоизоляционному
материалу толщиной 10мм
дерево (горючий материал)
негорючий изоляционный
материал (керамзит/
шлак/базальтовая вата)
кирпич и т.п. (не горючий
материал)
материал фундамента
(негорючий)
1. Предтопочный лист
2. Зонтик
3. Д ымовая труба с
теплоизоляцией типа
«сэндвич»
4. Перекрытие из негорючего
материала для кровли
5. Потолочная разделка
6. Отверстие для вытяжки
воздуха
7. Регулируемые задвижки
8. Вертикальный короб
9. Отверстие для притока
воздуха
10. Печь «Оса»
11. Бак самоварного типа
«Байкал»
9
6
8
7
500 min
4
5
130 min
2
3
250 min
800
1000 min
130 min
1200 min
10
11
