Термофор Оса Carbon [17/36] Рисунок 5 установка дверцы при монтаже печи

1. Извлеките ось и упор из упаковки;

2. Установите дверцу на втулки топливного канала, совместив отверстия

(рисунок 5.а);

3. Совместите отверстие упора с нижним отверстием каркаса, при этом

упор должен располагаться внутри каркаса (рисунок 5.а);

3. Вставьте ось через отверстия снизу вверх (рисунок 5.б),

4. Подогните упор, фиксируя конец оси между площадками упора

(рисунок 5.в);

ВНИМАНИЕ! При установке двери используется только один упор,

второй используется как запасной.

Камни в каменку закладываются после окончания установки печи на место

эксплуатации и ее подключения ко всем предусмотренным системам.

8.7. Печи с теплообменником

Печи с теплообменником позволяют поместить бак для горячей воды в

наиболее удобном месте, в том числе вне парильного помещения и установить

его в мойке. Теплообменники «Термофор» выпускаются в двух вариантах:

1. теплообменник «самоварного» типа, устанавливаемый на выходной

патрубок дымохода печи (не входит в комплект поставки);

2. встроенный теплообменник, устанавливаемый на стенке топки

внутри печи;

В первом варианте вода в теплообменнике нагревается за счет отходящих в

дымовую трубу горячих газов. Такой теплообменник можно повернуть

штуцерами в любую сторону.

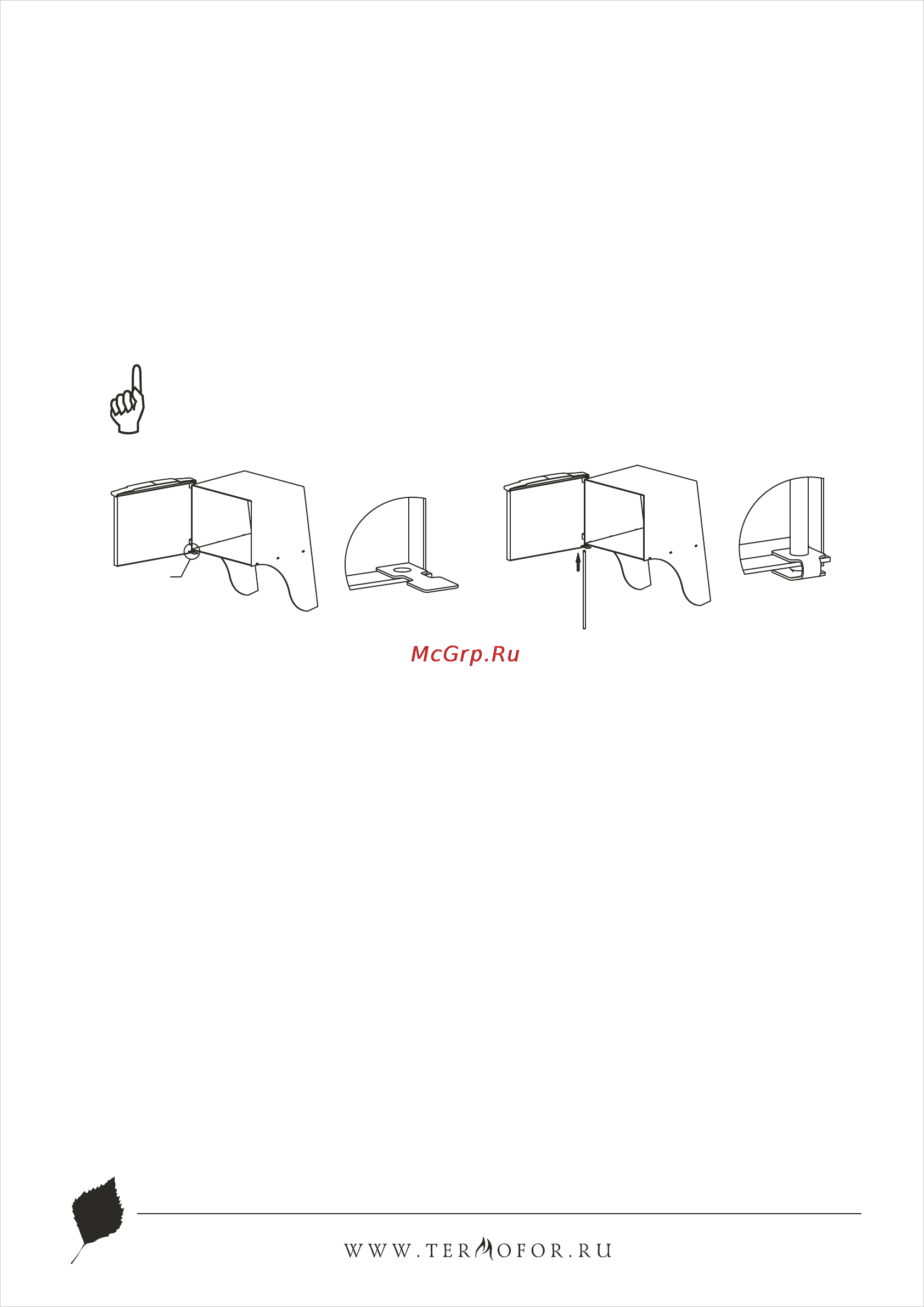

Рисунок 5. Установка дверцы при монтаже печи.

а)

б)

в)
