18
ВНИМАНИЕ! Не допускается использование труб для системы
нагрева воды с рабочей температурой эксплуатации менее +95°С.
ВНИМАНИЕ! Не допускается использовать соединительные
элементы трубопроводной арматуры с условным проходом
меньше условного прохода штуцера теплообменника.
ВНИМАНИЕ! Оптимальное рабочее давление в системе нагрева
воды 0,05 МПа (0,5 кгс/кв.см). Превышение не допускается.
ВНИМАНИЕ! Заливайте в систему нагрева воды только чистую
воду. Она должна соответствовать требованиям качества с
точки зрения содержания солей, железа, извести и др.
При необходимости получения горячей воды за более короткий срок,
допускается производить разбор воды до ее попадания в бак. Для этого необхо-
димо присоединить трехходовой кран типа «Т» (7) к трубе горячей линии,
7
8
9
1
2
5
6
3
4
min 300

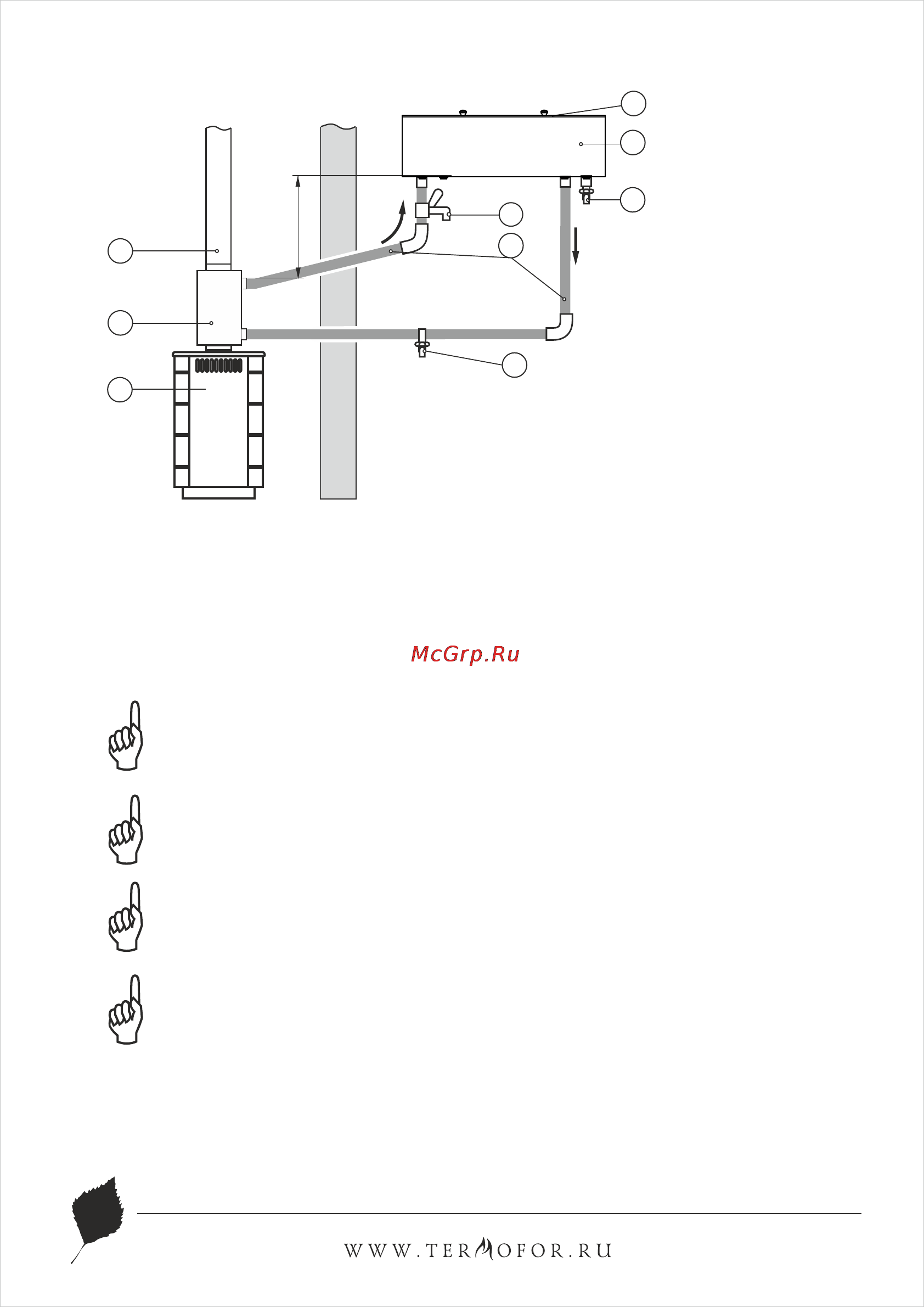

Рисунок 6. Схема монтажа системы
водонагрева с использованием теплообменника
«самоварного» типа
1 - Дымоход
2 - Теплообменник
«Костакан» самоварного
типа
3 - Печь «Оса»
4 - Крышка бака
5 - Бак выносного типа
«Цеппелин»
6 - Кран для разбора
горячей воды
7 - Трёхходовой кран
8 - Соединительные трубы
9 - Кран для слива воды
