6. УСТРОЙСТВО И РАБОТА ПЕЧИ
Печь «Компакт 2013» предназначена для работы в режиме умеренно
интенсивного горения при наборе температуры в бане (не более полутора часов
подряд), и в режиме экономичного горения при поддержании выбранной
температуры. Общий вид и расположение основных элементов печи представ-
лены на рисунке 3.
В моделях «Компакт 2013 Inox», «Компакт 2013 Inox Витра», «Компакт
2013 Inox Б» и «Компакт 2013 Inox Витра Б» топливник (3) и каменка изготов-
лены из жаростойкой высоколегированной стали с толщиной стенок 2 мм.
В моделях «Компакт 2013 Carbon», «Компакт 2013 Carbon Витра»,
«Компакт 2013 Carbon Б» и «Компакт 2013 Carbon Витра Б» топливник (3) и
каменка изготовлены из конструкционной стали толщиной 4 мм.
Разделенная на две части каменка (1) печи позволяет эффективно использо-
вать прогретую массу камней. Горячие камни обеспечивают стабильность
9
395
245
Ø 115
415
205
535
850
595
200

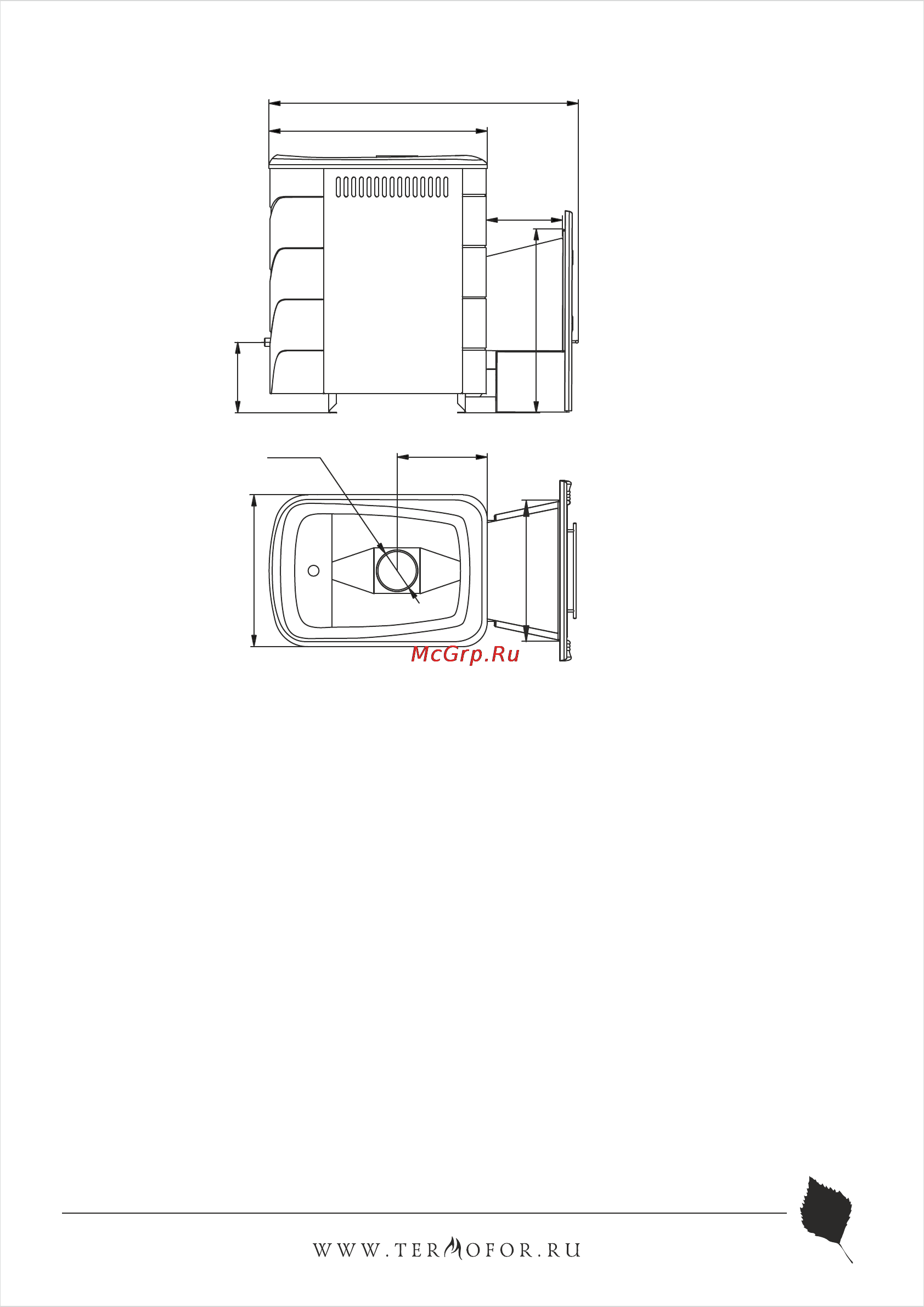

Рисунок 5. Габаритные размеры печи «Компакт 2013 Carbon Витра Б» и
«Компакт 2013 Inox Витра Б».
