11
Изображения изделия представленные в настоящем «Руководстве по эксплуатации» могут
отличаться от изделия, к которому прилагается данное руководство.

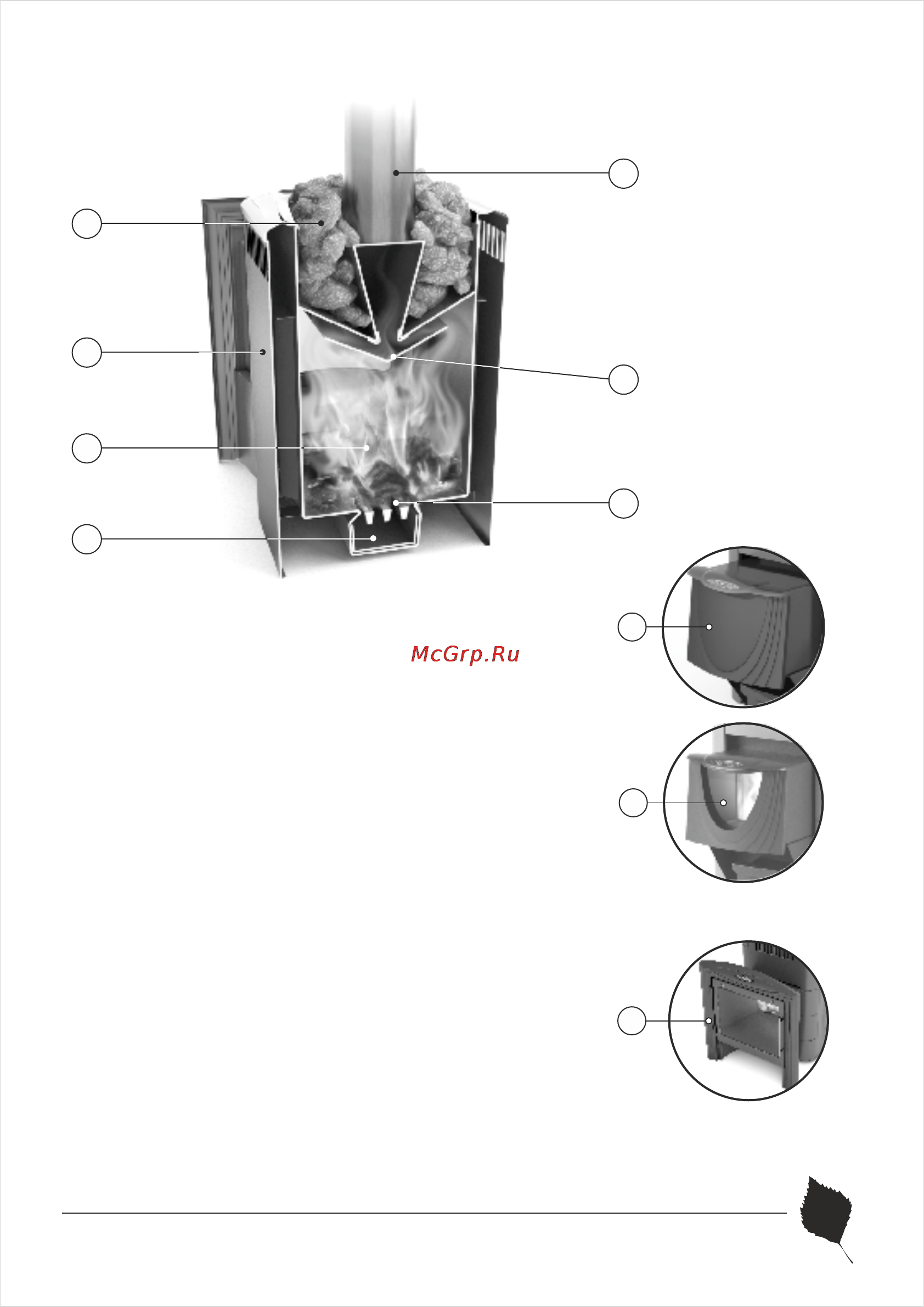

1 - Каменка
2 - Кожух-конвекторонвектор
3 - Топливник (топка, камера сгорания)
4 - Выдвижной зольный ящик
5 - Дымоход (дымовая труба, в комплект
поставки не входит)
6 - Дефлектор
7 - Колосник чугунный (колосниковая
решетка)
8 - Стальная дверца
9 - Дверца со светопрозрачным экраном
10 - Дверца со светопрозрачным
экраном на панорамном топливном
канале модели Витра
8
9
1
2
3
4
5
6
7
Компакт 2013
Рисунок 6. Расположение основных элементов печи «Компакт 2013».
10
Компакт 2013 Витра
Содержание
- Компакт 2013 1
- Тепло приходит из сибири 2
- Содержание 3
- Назначение 4
- Особенности конструкции 4
- Свойства применяемой стали 4
- В моделях компакт 2013 carbon б компакт 2013 inox б и компакт 5
- Все модели объединены принципом работы и объемом парильного 5
- Компакт 2013 inox компакт 2013 carbon б компакт 2013 inox б и компакт 2013 carbon витра компакт 2013 inox витра компакт 2013 carbon витра б и компакт 2013 inox витра б 5
- Модельный ряд 5
- Помещения на которое они рассчитаны модели различаются материалом из которого изготовлена топка и конструкцией топливного канала 5
- Серийно выпускаются 8 базовых моделей компакт 2013 carbon 5
- Carbon витра б компакт 2013 inox витра б имеется встроенный бак для нагрева воды 6
- Кацию с коротким топливным каналом 6
- Печь имеет несколько цветовых исполнений конвектора модели компакт 2013 carbon компакт 2013 inox имеют модифи 6
- Присоединительные размеры показаны на рисунках 2 и 5 6
- Размер присоединительной резьбы штуцера встроенного бака g½ 6
- Технические характеристики 6
- Устройство и работа печи 10
- В моделях с баком под конвектором к задней стенке топки установлен бак 13
- Внимание производитель оставляет за собой право вносить изменения в конструкцию печи не ухудшающие ее потребите льские свойства 13
- Для нагрева воды объемом 24 л 13
- Конструкционной стали 13
- Маркировка и упаковка печи 13
- Наружная поверхность печи покрыта термостойкой кремнийорганической 13
- Элементы печи не несущие большую термическую нагрузку выполнены из 13
- Эмалью 13
- Использование по назначению 14
- В закрытом положении 15
- В закрытом состоянии 15
- Водой 15
- Встроенный бак при наличии не имеет трещин и протечек 15
- Дверца свободно вращается на шарнирах и надежно фиксируется 15
- Для модели со встроенным баком при первой протопке бак заполнить 15
- Зольный ящик свободно перемещается и плотно прилегает к корпусу 15
- Колосниковая решетка целая не имеет прогаров и трещин 15
- Не имеет внешних повреждений корпуса 15
- Ний 15
- Светопрозрачный экран на дверце при наличии не имеет поврежде 15
- Рисунок 9 установка дверцы при монтаже печи 21
- Бак для нагрева воды нагрев воды происходит за счет соприкосновения стенки бака к стенке топки и конвекционного потока воздуха внутри конвектора для печей этих моделей можно использовать два бака одновременно 25
- В моделях компакт 2013 с баком б в названии имеется встроенный 25
- Внимание если вы услышали сигнал тревоги датчика угарного газа не пытайтесь найти источник угарного газа 31
- 911 112 32
- Дование не эксплуатируйте его пока это оборудование не будет проверено специалистами 32
- Если источником угарного газа стало неисправно работающее обору 32
- Немедленно выйдите на свежий воздух 32
- Опасное помещение не входите обратно пока пожарные или спасатели не разрешат это сделать вернувшись вы можете потерять сознание и умереть 32
- Позвоните в пожарную службу 01 или в единую службу спасения 32
- После звонка оглядитесь вокруг чтобы убедится что все покинули 32
- Техническое обслуживание 32
- Долговременной топки 33
- Одного раза в два месяца для печей и очагов непрерывного действия 33
- Одного раза в месяц для кухонных плит и других печей непрерывной 33
- Одного раза в три месяца для отопительных печей 33
- Текущий ремонт 35
- Каркас дверцы 36
- Прижим 36
- Рисунок 12 саморезы для демонтажа конвектора печи компакт 2013 б 36
- Рисунок 13 саморезы для демонтажа бака печи компакт 2013 б 36
- Рисунок 14 ремонт светороз рачного экрана дверцы модели витра 36
- Стекло 36
- Упор 36
- Фиксация прижима 36
- Болт крепления 37
- Гайка крепления 37
- Гарантийные обязательства 37
- Дистанционная втулка 37
- Каркас дверцы 37
- Прижим 37
- Рисунок 15 крепление светорозрачного экрана дверцы модели витра 37
- Стекло 37
- Уплотняющая лента шириной 10 мм 37
- Уплотняющая лента шириной 20 мм 37
- Транспортирование 38
- Хранение 38
- Внимание производить работы по демонтажу системы необходимо только после ее полного остывания 39
- Изделие не содержит в своем составе опасных или ядовитых веществ 39
- Комплект поставки 39
- Комплект поставки указан в таблице 39
- Неправильной эксплуатации без возможности ремонта печь или ее элементы следует демонтировать и отправить на утилизацию 39
- По окончании срока службы печи или при выходе ее из строя вследствие 39
- При отсоединении печи или ее элементов от дымохода следует предусмот 39
- Реть защиту глаз и дыхательной системы от пыли и сажи скопившейся в элементах системы 39
- Способных нанести вред здоровью человека или окружающей среде и не представляет опасности для жизни здоровья людей и окружающей среды по окончанию срока службы в этой связи утилизация изделия может произво диться по правилам утилизации общепромышленных отходов 39
- Упо 39
- Утилизация 39
