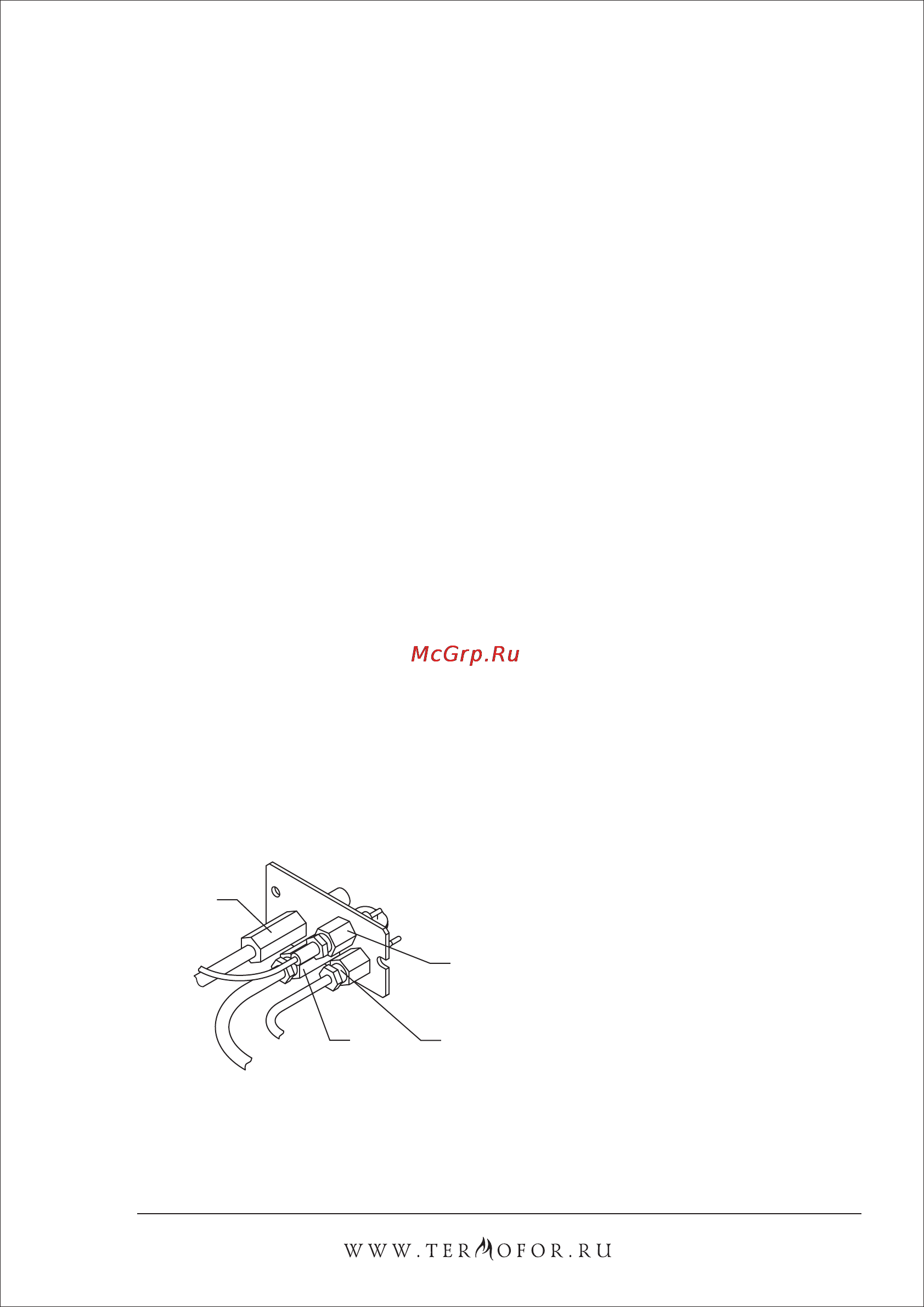

3 Закрепить датчик тяги 17 на панель монтажную 8 винтами 18 и гайками М3 19 4 Установить автоматику 820 NOVA в сборе 1 на газопровод в сборе 16 по резьбовому соединению предварительно про извести герме тизацию резьбового соединения материалами сертифицированными для использования в газоснабжении 5 Зафиксировать положение автоматики 1 контр гайкой 15 6 Соединить газопровод в сборе 16 с панелью монтажной 8 с помощью винтов М5 9 и гаек М5 11 7 Установить защитный экран автоматики 14 с приклеенной теплоизоляцией 10 на газопровод в сборе 16 с помощью винтов М5 9 и гаек М5 11 8 Соединить кабель пьезорозжига 4 с пьезовоспламенителем 2 трубку медную 6 через гайку 13 соединить с автоматикой 1 установить на автоматику 1 термопрерыватель 3 соединённый с пилотной горелкой 7 через термопару с трубкой 5 Медную трубку 6 и трубку термопары 5 подогнуть по месту 9 Датчик тяги 17 установить на автоматику 1 соединив клеммы провода датчика с лепестками термопрерывателя 3 10 Установить теплоизолятор 10 на панель монтажную 8 11 Установить собранное газогорелочное устройство на печь и закрепить гайкой М8 через отверстия 21 Для энергонезависимого ГГУ на пилотной горелке установлен термогене ратор провод которого подсоединяется к клеммам автоматики рисунок 12 1 запальная горелка 2 термопара 3 искровой электрод 4 термогенератор Рисунок 12 Вид пилотной горелки в сборе для энергонезависимого ГГУ 18 WWW TER AOFOR RU
