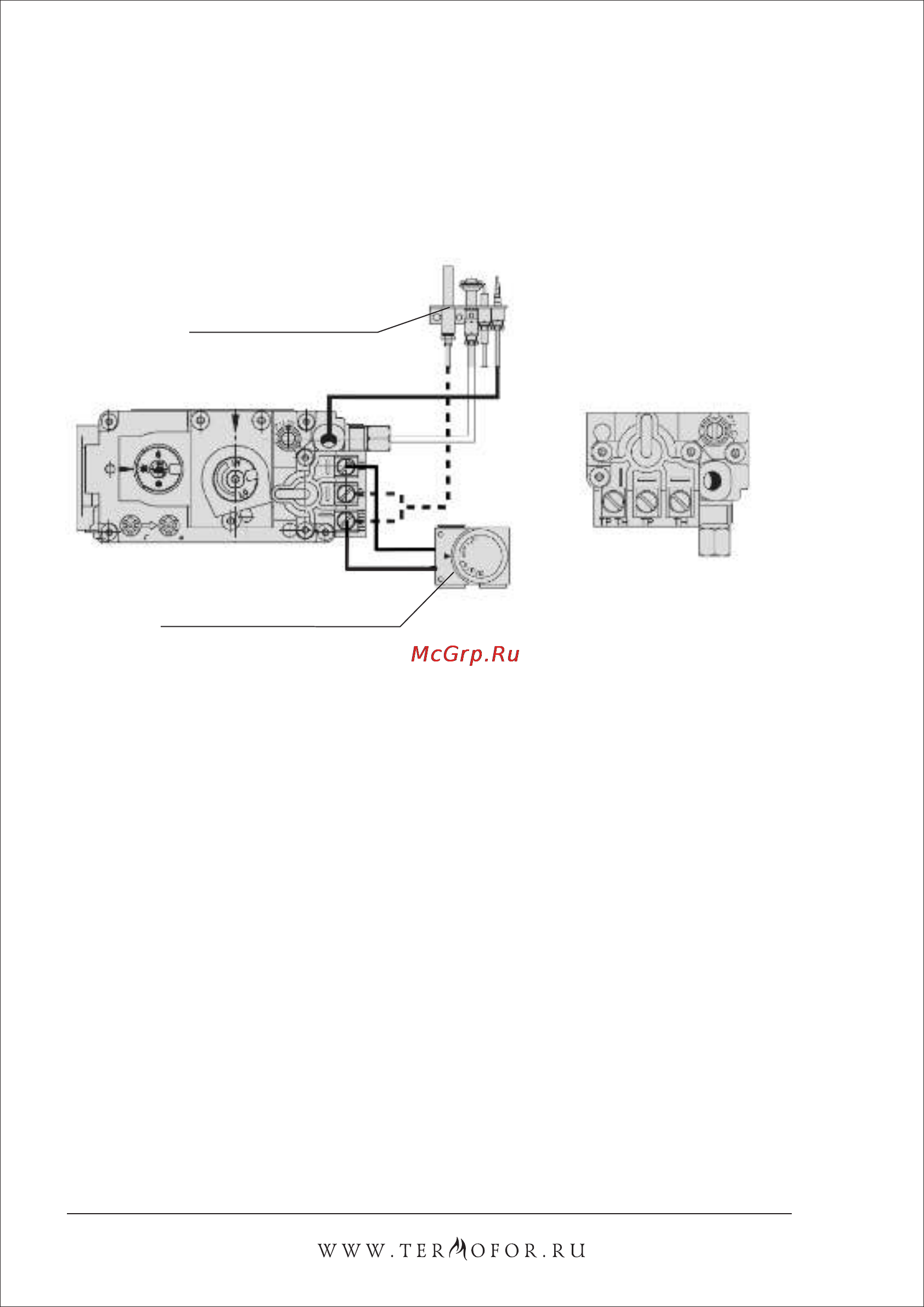

1 5 Смонтировать баллон терморегулятора в помещении и зафиксиро вать на стене при помощи кронштейна входящего в комплект поставки 1 6 Подключить ПУ к автоматике Порядок подключения ПУ к энерго независимой автоматике показан на рисунке 14 Рисунок 14 Подключение энергонезависимой автоматики 6 6 Настройка подачи газа Проверьте выходное и входное давление используя штуцера 4 и 5 для измерения давления газа После измерения давления тщательно заглушите штуцера соответствующими винтами Рекомендуемый затяжной момент 2 5Нм Настройка выходного давления газа в основной горелке Снимите заглушку 1 рисунок 15 при повороте винта 2 по часовой стрелке расход газа повышается После завершения настройки установите заглушку 1 Настройка подачи газа на пилотную горелку При повороте винта по часовой стрелке расход газа понижается После завершения всех регулировочных и настроечных операций проверьте герметичность уплотнений и правильную работу оборудования 21 WWW TER ЧOFOR RU
