Компания «Термофор» рекомендует использовать с печью «Ангара 2012»

теплообменник «Костакан» самоварного типа торговой марки «Термофор».

8.9. Перестановка встроенного теплообменника

Отверстия на стенках топки и конвекторе (в моделях с теплообменником)

для вывода соединительных труб имеются на обеих сторонах печи, поэтому

теплообменник можно переставить при необходимости на другую сторону.

Перестановку встроенного теплообменника рекомендуется производить до

монтажа печи. Если печь уже установлена и эксплуатируется, то необходимо

произвести ее демонтаж.

ВНИМАНИЕ! Все работы должны производиться на полностью

остывшей печи.

Для перестановки теплообменника на другую сторону необходимо (креп-

ление конвектора и теплообменника для всех моделей печи «Ангара 2012»

аналогичны):

1. Снять рамку конвектора, открутив 4 самореза (рисунок 8)

2. Снять кожух-конвектор, открутив 5 саморезов (рисунок 9)

3. Снять теплообменник (рисунок 10) раскрутив гайки 2 шт. и вынув

его из отверстий, прокладки остаются на штуцерах;

4. Снять заглушки 2 шт, раскрутив гайки и вынув заглушки из отвер-

стий;

5. Вставить теплообменник в отверстия на другой стороне печи и

закрепить гайками;

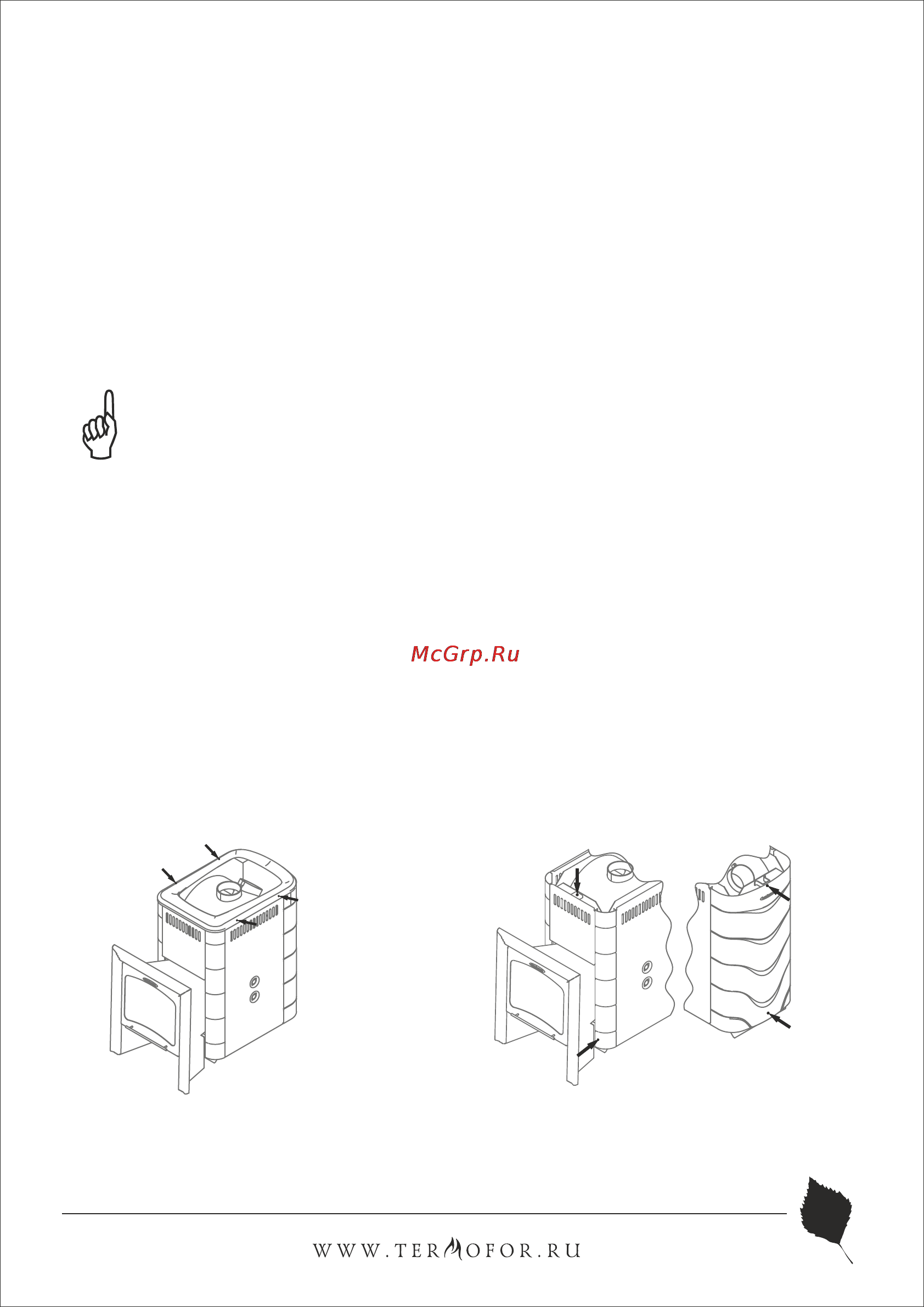

Рисунок 8. Винты для демонтажа

рамки конвектора печи

«Ангара 2012 Витра»

Рисунок 9. Винты для демонтажа

конвектора печи «Ангара 2012 Витра»
