Термофор Ангара 2012 Carbon [25/41] Теплообменник

6. Закрыть заглушками оставшиеся отверстия

7. Произвести сборку конвектора в обратном порядке (см. пункт 2-1)

ВНИМАНИЕ! При переустановке теплообменника прокладки из

негорючего материала должны располагаться с внутренней

стороны топки.

8.10. Монтаж системы нагрева воды

ВНИМАНИЕ! Запрещается подключать к теплообменнику систему

отопления.

Общая схема монтажа системы нагрева воды показана на рисунке 11 — с

встроенным теплообменником; 12 — с теплообменником «самоварного» типа.

Элементы системы нагрева воды, кроме встроенного теплообменника, в

комплект поставки не входят.

Система нагрева воды состоит:

n теплообменник (2) с двумя штуцерами;

n соединительные трубы (трубопровод) (8);

n выносной бак (5) для горячей воды с двумя штуцерами для присоеди-

нения к системе нагрева воды и одним штуцером для установки крана

разбора горячей воды;

n кран для разбора горячей воды (6), трехходовой кран (7) и кран для

слива воды из системы (9)

При монтаже системы нагрева воды дно выносного бака для горячей воды

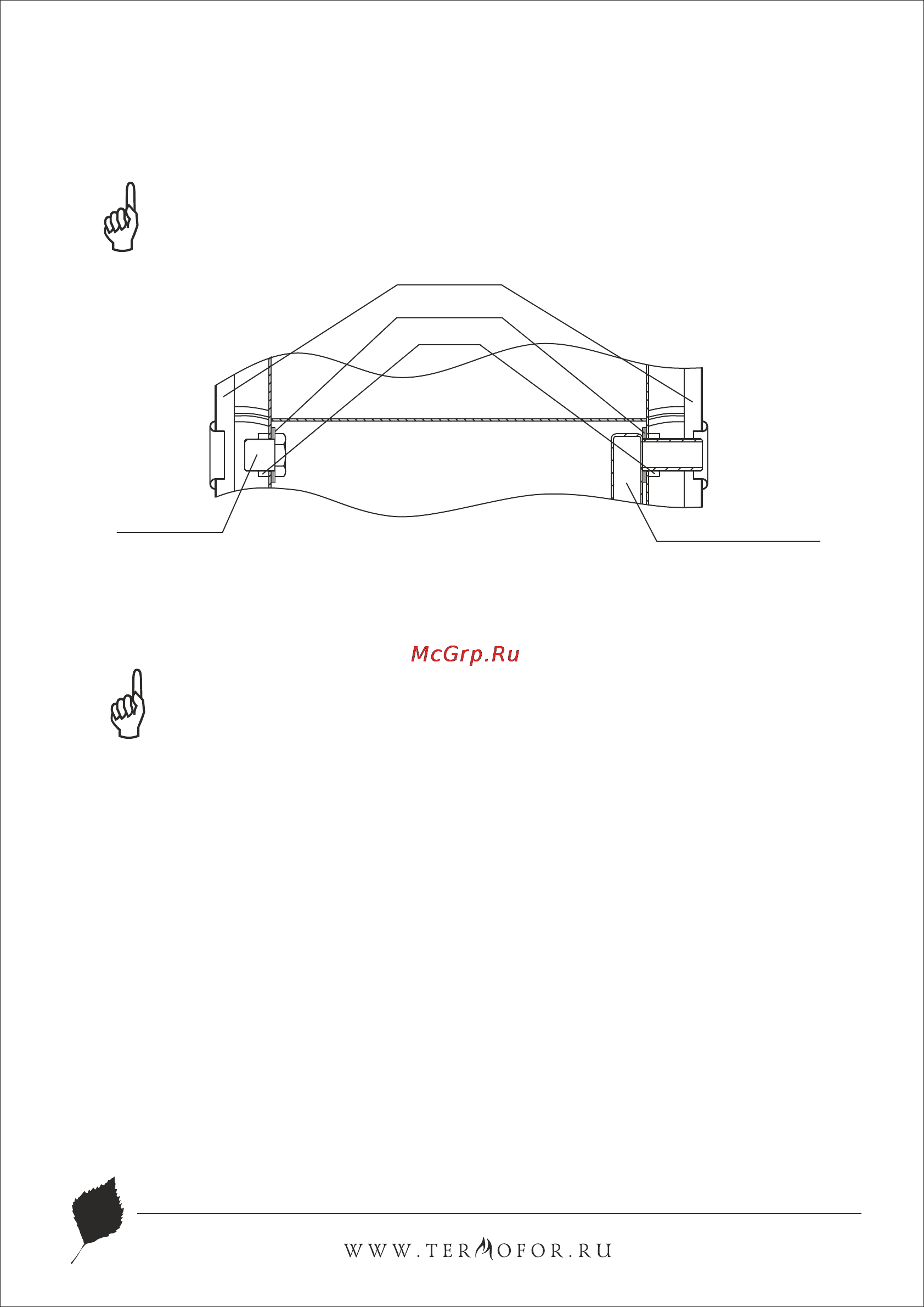

Рисунок 10. Демонтаж теплообменника и заглушек печи «Ангара

2012»

Конвектор

Теплообменник

Прокладка

Гайка

Заглушка

Топка
