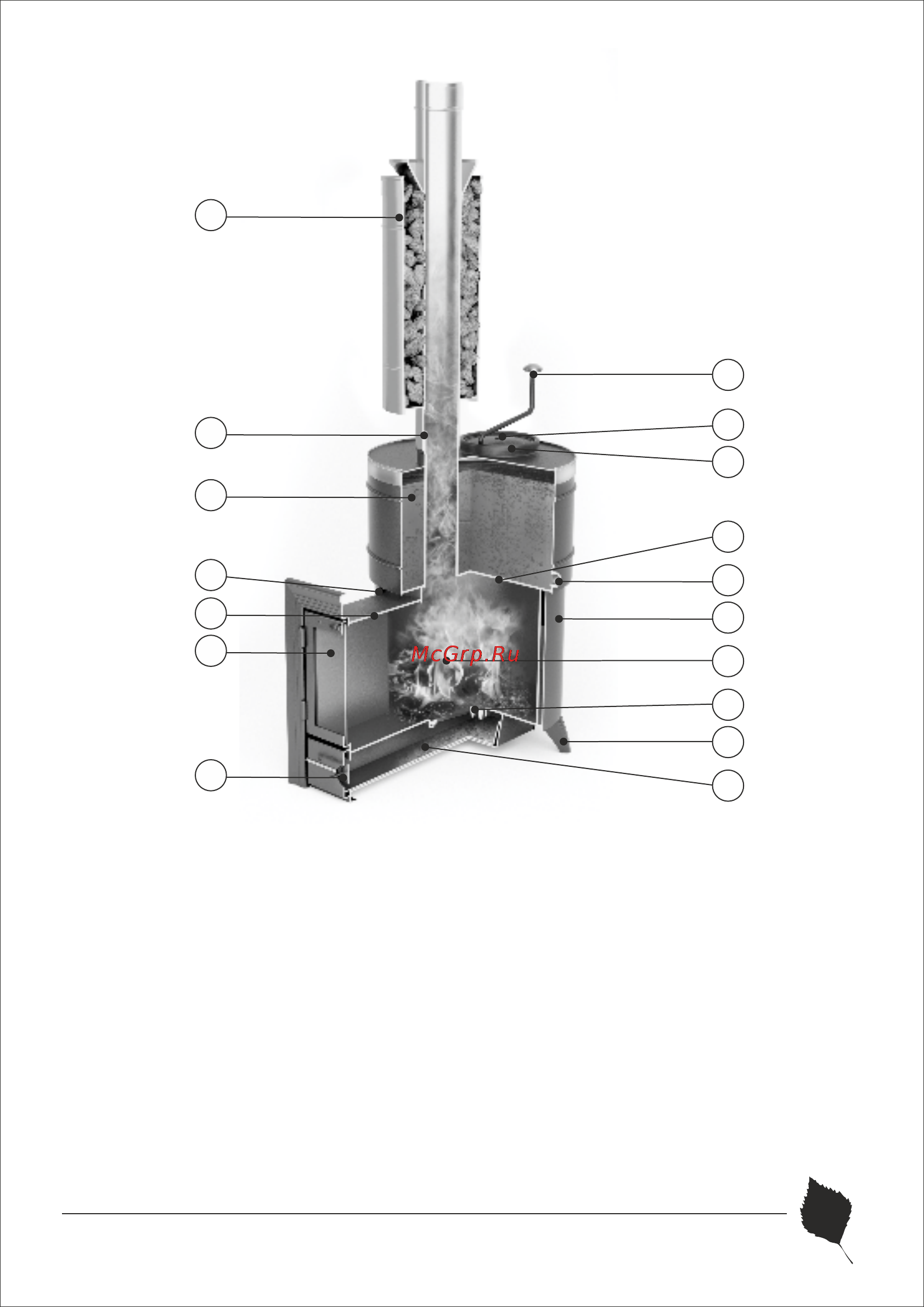

Рисунок 3. Расположение основных элементов печи-кондиционера

«Скоропарка 2012».

Изображения изделия представленные в настоящем «Руководстве по эксплуатации»

могут отличаться от изделия, к которому прилагается данное руководство.

1- Натрубная каменка «Лейден-

фрост» (в комплект поставки не

входит)

2- Дымовая труба (дымоход)

3- Бак для горячей воды

4- Выходной коллектор паропе-

регревателя

5- Топливный канал

6- Дверца со светопрозрачным

экраном

7- Клапан регулировки горения

8- Поворотная ручка крышки бака

9- Предохранительный клапан

10- Крышка бака

11- Дно бака

12- Сливной штуцер G3/4′′ (2 шт.)

13- Наружный кожух пароперегревателя

14- Топливник

15- Колосник (Колосниковая решетка)

16- Ножка опорная

17- Зольный ящик
