7. КОНСТРУКЦИЯ ПЕЧИ-КОНДИЦИОНЕРА

Общий вид и расположение основных элементов печи-кондиционера

представлены на рисунке 3.

Топливник цилиндрической формы (14) в моделях «Скоропарка 2012 Inox»

и «Скоропарка 2012 Inox Люмина» изготовлен из жаростойкой высоколегиро-

ванной коррозионностойкой стали с содержанием хрома не менее 13%, толщина

стенок топки 2 мм, в моделях «Скоропарка 2012 Carbon» и «Скоропарка 2012

Carbon Люмина» — из высококачественной конструкционной стали толщиной 4

мм.

Над топливником установлен бак (3) цилиндрической формы из жарос-

тойкой высоколегированной коррозионностойкой стали толщиной 1 мм для

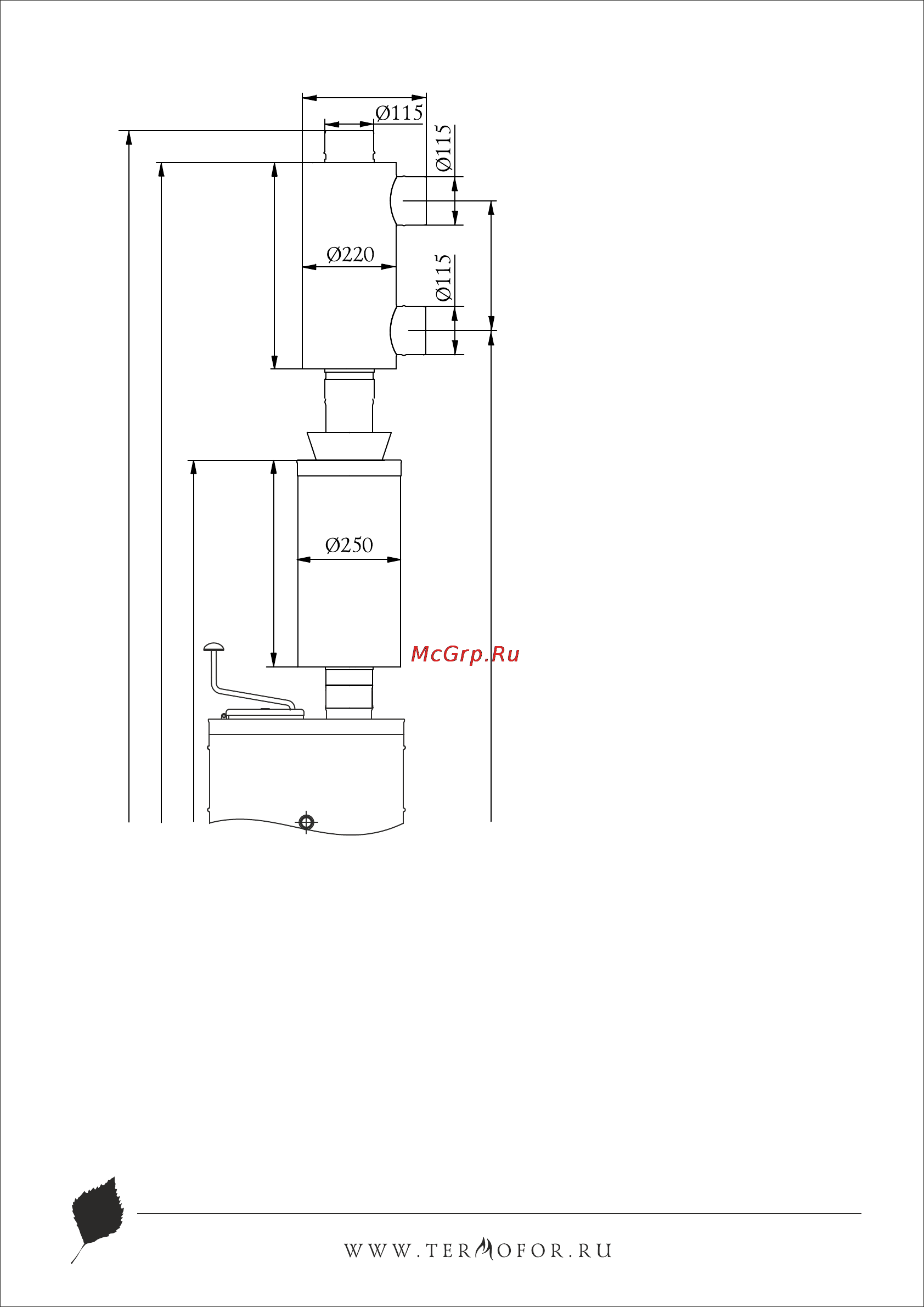

Рисунок 2. Габаритные размеры

печи-кондиционера

«Скоропарка 2012»

с установленными натрубной

каменкой «Лейденфрост» и

дымоходом-конвектором для

смежных помещений с высотой

трубы 650 мм.

505

290

500

320

Высота от уровня опорных ножек 2025

Высота от уровня опорных ножек 1950

Высота от уровня опорных ножек 1350

Высота от уровня опорных ножек 1540
