Корпус котла изготовлен из конструкционной стали толщиной 3 мм.

Котел представляет собой систему труб (2), окружающих топочную камеру

и соединенных в водяной контур котла в верхней (8) и нижней (11) полостях.

В нижней части водяной рубашки имеются два отверстия с резьбой G2”

(10) направленные в противоположные стороны. В одно из отверстей устанавли-

вается сгон для присоединения трубы подвода теплоносителя (обратка),

направляя трубу в нужную для потребителя сторону. Во второе отверстие

устанавливается ТЭН, подключенный к сети питания, либо заглушка (согласно

модификации) рисунок 5.

Штуцер (7) в верхней полости водяного контура предназначен для отвода

нагретого теплоносителя (подача).

Спереди к верхней полости контура подключен термоманометр (1).

Раскаленные газы, огибая перекрещивающиеся трубы водяного контура и

отдавая им тепло, уходят через шибер (9) в дымоход диаметром 120 мм.

Дверца (3) топочной камеры, изготовленная из чугуна, имеет окно

со светопрозрачным экраном (4) и полость с установленным в ней уплотнителем.

Механизм запирания надежно фиксирует дверку в закрытом положении

поворотом ручки.

Чугунный колосник (5), установлен в нижней части топочной камеры.

Под топкой находится зольник с выдвижным зольным ящиком (6).

Наружная поверхность котла покрыта термостойкой кремнийоргани-

ческой эмалью типа КО-868.

ВНИМАНИЕ! Производитель оставляет за собой право вносить

изменения в конструкцию котла, не ухудшающие его потребите-

льские свойства, без изменения руководства по эксплуатации.

Блок ТЭН

Сгон для подключения трубы

обратной линии водяного отопления

Задняя стенка

водогрейного кола

Штуцер для подключения трубы

прямой линии водяного отопления

Шибер дымохода

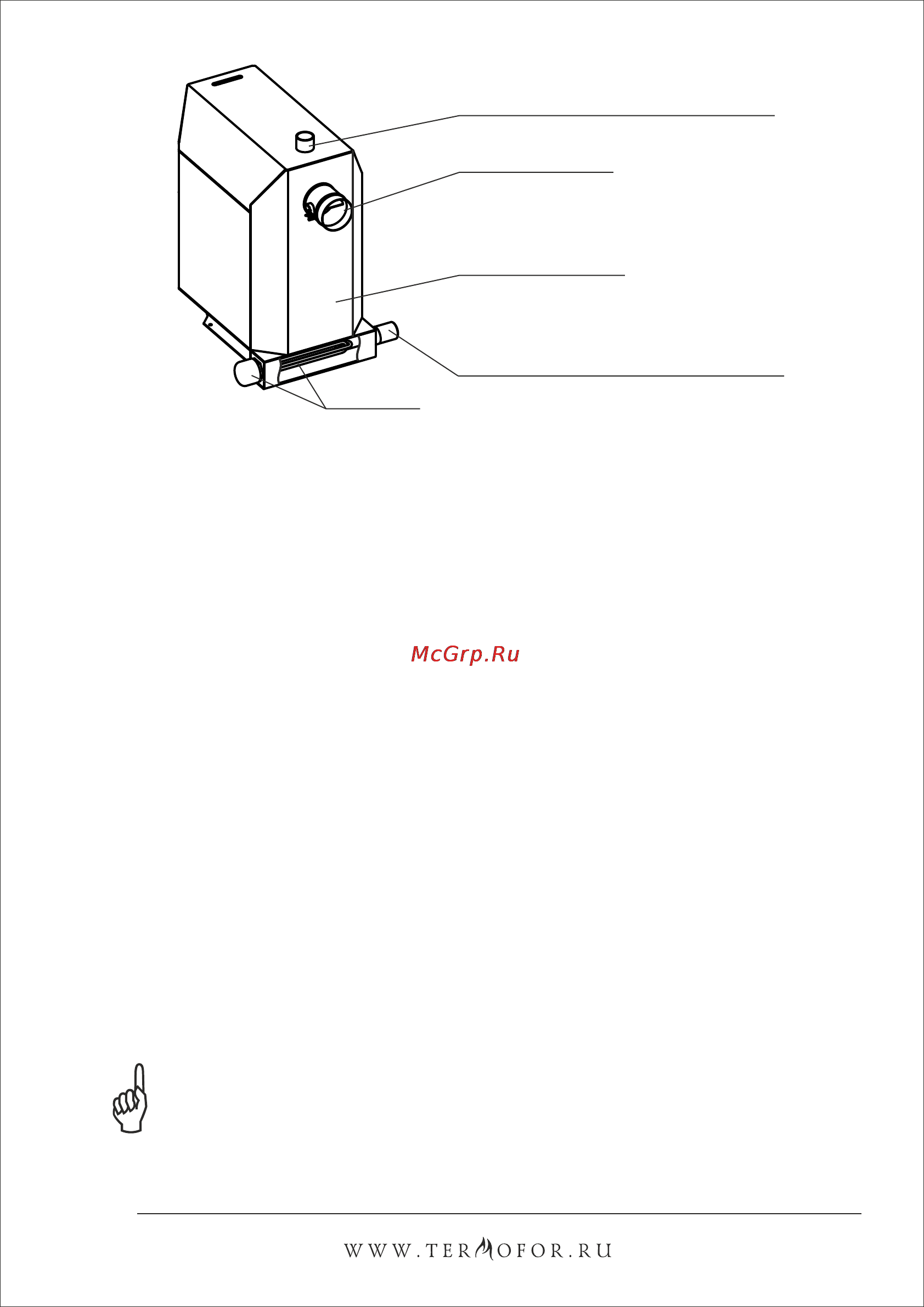

Рисунок 5. Расположение блока трубчатых электро нагревателей (ТЭН).
