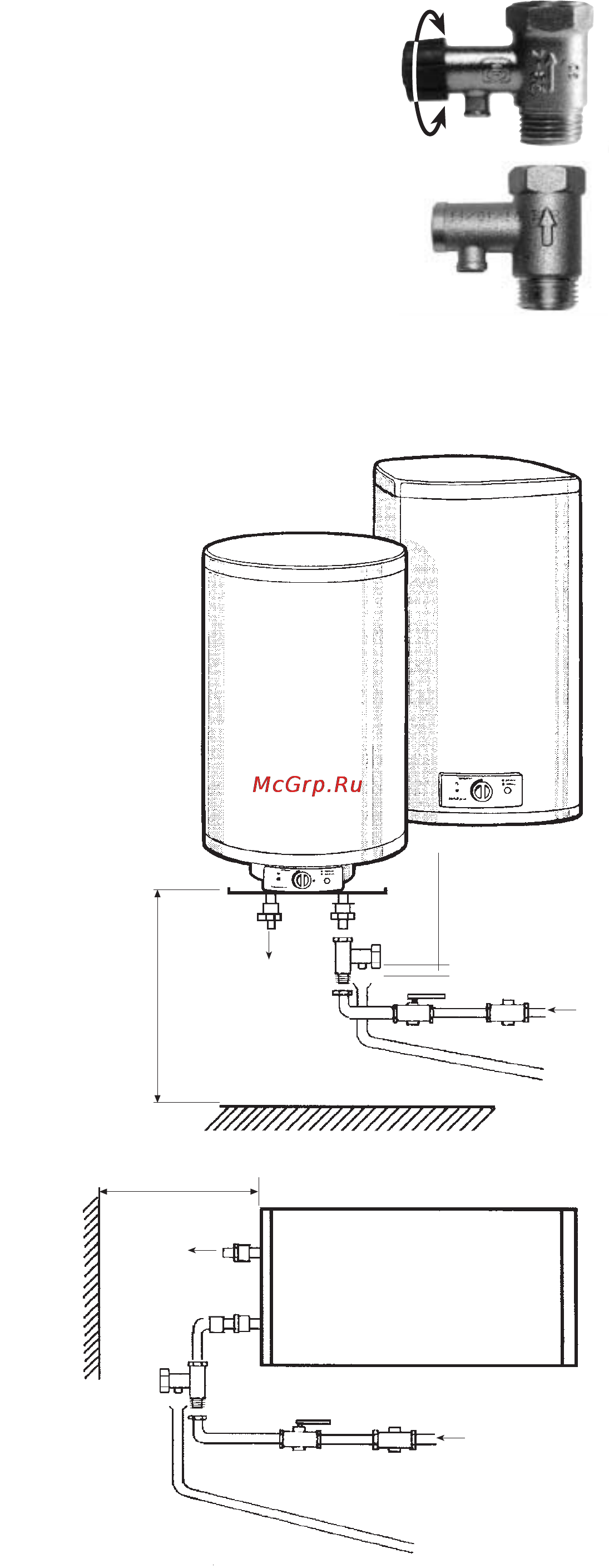

Установка Электрический водонагреватель накопительного типа укомплектован основными элементами для установки и подключения изолирующие втулки 2 шт предохранительный клапан 1 шт Установка и первый запуск водонагревателя должны производиться квалифицированным специалистом который может нести ответственность за правильность установки и дать рекомендации по использованию водонагревателя При подключении должны быть соблюдены действующие стандарты и правила Крепление к стене Для крепления водонагревателя следует использовать 4 прочных шурупа и дюбеля которые могут выдержать вес наполненного водой водонагревателя Чтобы осуществить слив воды из водонагревателя через сливное отверстие клапана не для клапана ECO поверните ручку на клапане по или против часовой стрелки Время от времени проверяйте работоспособность клапана Поверните ручку клапана по или против часовой стрелки до верхнего положения Из клапана должна начать выливаться вода Поверните ручку в нижнее положение На клапане указано номинальное давление воды б Если давление воды в водопроводе превышает 5 кг см2 следует установить соответствующий редукционный клапан _______ Расположение Установка водонагревателей серий EWH SL и R существенно облегчается возможностью установить их как вертикально так и горизонтально в любом месте вашегодома в отапливаемом помещении Желательно установить водонагреватель как можно ближе к месту использования горячей воды поскольку чем меньше длина труб тем меньше потери тепла Для технического обслуживания под водонагревателем следует оставить минимум 50 см свободного пространства Как показано на рисунке при горизонтальной установке водонагревателя трубы подводки должны быть расположены слева При установке водонагревателя рядом со стеной оставьте рекомендованное свободное пространство для технического обслуживания Не устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу Подключение к водопроводу Водонагреватель должен быть подключен к водопроводной сети а Предохранительный клапан прилагающийся к водонагревателю обязательно должен быть установлен на трубе подачи холодной воды см схему установки Перед подключением предохранительного клапана к водонагревателю следует тщательно промыть водопроводные трубы Между трубой для слива и предохранительным клапаном должен оставаться воздушный зазор Сливная труба должна иметь уклон вниз для нормального обеспечения слива При нагревании вода расширяется Водонагреватели серий eco R R и S L укомплектованы предохранительным клапаном позволяющим расширяющейся воде поступать обратно в водопровод холодной воды Водонагреватели серий RN и SLN укомплектованы предохранительным клапаном препятствующим расширяющейся воде поступать обратно в водопровод холодной воды N non return невозвратный В этом случае должен быть установлен подходящий сифон для сбора воды вытекающей в результате расширения Сливное отверстие предохранительного клапана не должно быть заблокировано 2 предназначен для сброса давления воды в экстремальных случаях 2 Ручка клапана 3 Сливная труба под редукционным клапаном 4 Вентиль 5 Редукционный клапан должен быть установлен в случае если давление воды превышает 5 кг см2 6 Пластмассовые изолирующие втулки прилагаются к водонагревателю
