ВНИМАНИЕ! Максимальный объем отапливаемого помещения

определен из условий обеспечения эффективного конвекционного

теплообмена и нормативов общего термического сопротивления

ограждающих конструкций по СНиП 23-02-2003, либо согласно

технических норм страны, в которой печь будет эксплуатиро-

ваться.

5. КОНСТРУКЦИЯ ПЕЧИ

Расположение основных элементов печи, на примере «Статика Тетра»,

представлено на рисунке 4.

Топливник печи (14) «Статика» выполнен из конструкционной стали

толщиной 3 мм.

Дефлектор (9) отделяет пространство топливника от патрубка дымоотвода.

Отопительно варочная печь «Статика» имеет две чугунные дверцы: верхняя

дверца топливника со стеклом (4) и нижняя дверца поддувала (6) с клапаном

регулировки подачи воздуха (7).

Высокая вертикально-ориентированная дверца топливника открывается на

угол, . На дверце имеется светоп-позволяющий удобно загружать печь дровами

770

900

500

640

Ø 358

Ø 120

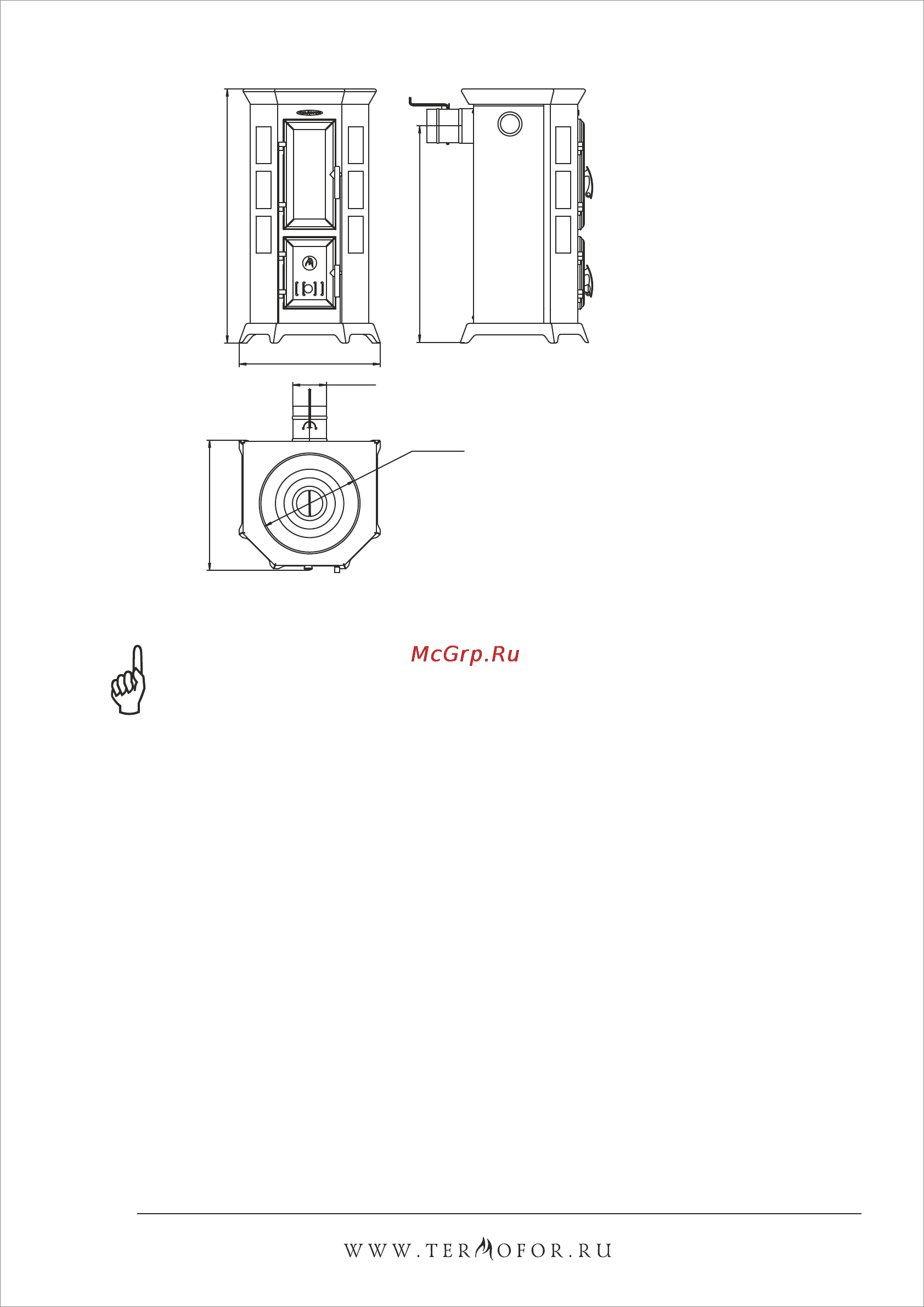

Рисунок 3. Габаритные размера

печи «Секста»
