9
РУCCKИЙ

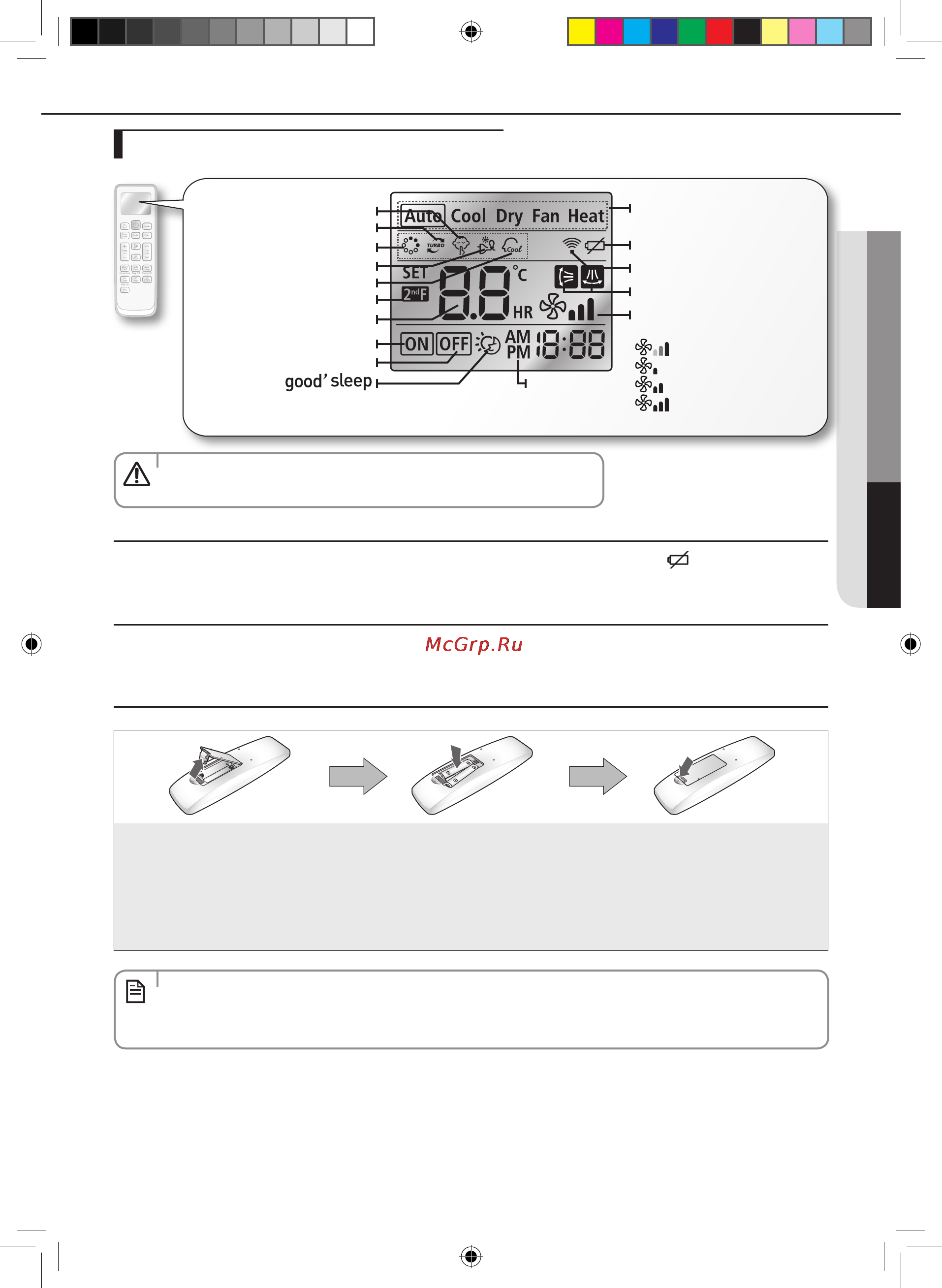

Дисплей пульта дистанционного управления
• Этотсигналможетприниматьсянедостаточнохорошо,есливтомжепомещениинаходятсялюминесцентные
лампы с электронными устройствами зажигания и, особенно, люминесцентные лампы с инверторами.
• Еслинасигналыэтогопультадистанционногоуправленияреагируютидругиеэлектротехническиеприборы,
позвоните в ближайший контактный центр.
Время замены батареек
Если батарейки разрядятся, на дисплее пульта дистанционного управления появится такая иконка ( ). Если появится такая
иконка, замените батарейки. Для пульта дистанционного управления нужны две батарейки 1,5V ААА.
Хранение пульта дистанционного управления
Если Вы длительное время не пользуетесь пультом дистанционного управления, выньте батарейки из пульта дистанционного
управления и храните его без них.
Как вставлять батарейки
1. Нажмите на рычаг в
направлении, указанном
стрелкой на обратной
стороне пульта
дистанционного управления,
и потяните вверх.
2. Вставьте две батарейки типа
ААА.
Проверьте их и вставьте с
учетом местоположения
знаков “+” и “-”. Проверьте,
что батарейки вставлены
правильно.
3. Закройте крышку, вставив ее в исходное
положение.
Вы услышите щелчок, если крышка
закрылась правильно.
• Убедитесь,чтоводанепопадаетнапультдистанционногоуправления.
Индикатор тихой работы
Индикатор Температура
Индикатор Турбо
Индикатор SPi
Индикатор 2
nd
F
Индикатор Smart Saver
Индикатор d'light Cool
Индикатор Таймера включения
Индикатор Таймера отключения
Индикатор
Индикатор режима
работы
Индикатор скорости
вентилятора
Авто (Турбо)
Низкая
Средняя
Высокая
Индикатор разрядки батареи
Индикатор передачи сигналов
Индикатор изменения направления
потока воздуха
Индикатор
времени
ОСТОРОЖНО
ПРИМЕЧАНИЕ
