4
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките машину и все комплектующие детали.
6.2. Проверьте комплектность машины.

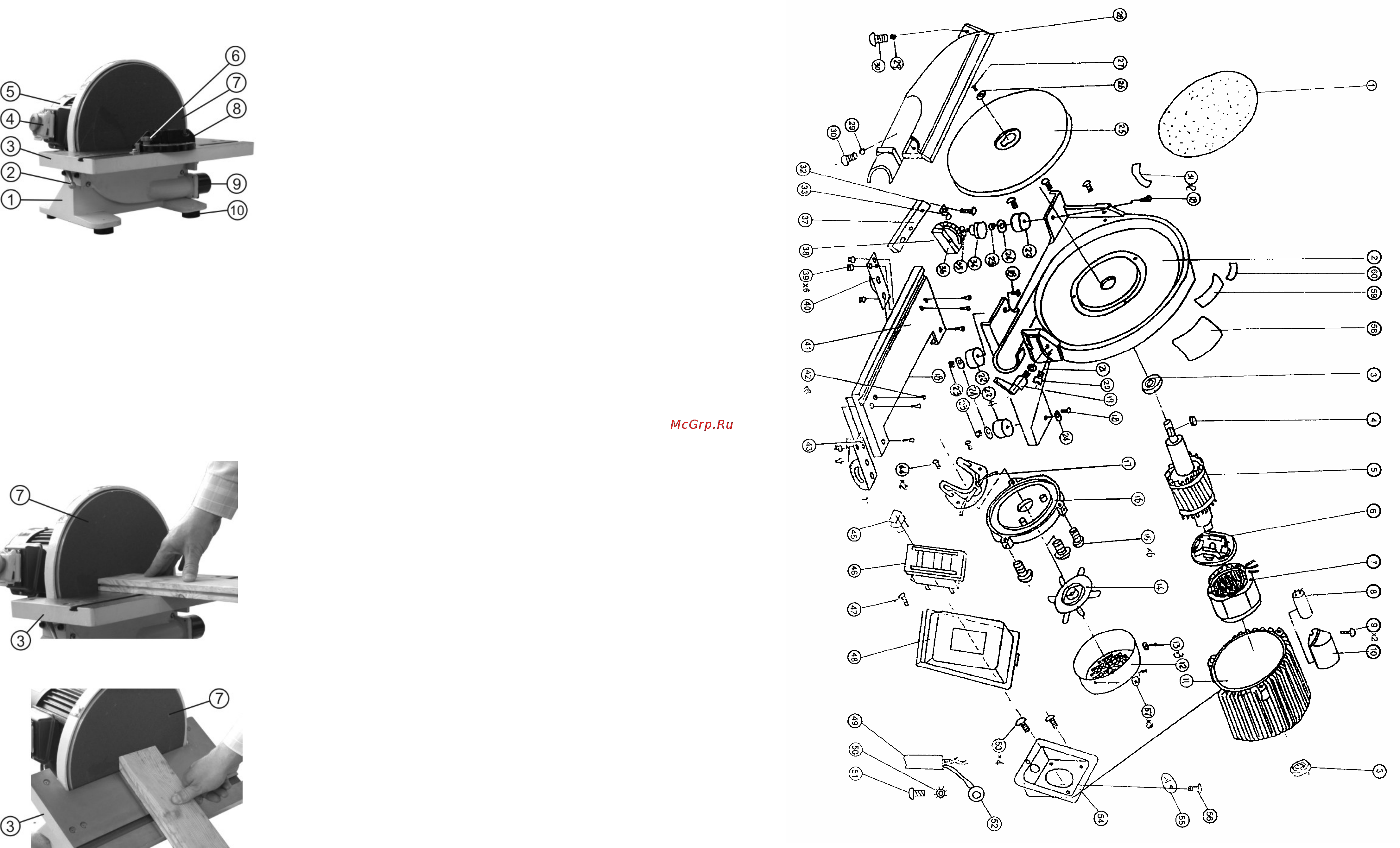

7. УСТРОЙСТВО
1. Станина
2. Ручка фиксации положения стола
3. Стол рабочий
4. Магнитный пускатель
5. Электродвигатель
6. Винт фиксирующий
7. Диск шлифовальный
8. Транспортир
9. Патрубок пылесборника
10. Ножка резиновая
Рис.1
8. СБОРКА
В паз рабочего стола (3) вставьте направляющую пластину транспортира (8), Рис.1.
9. ПОДГОТОВКА К РАБОТЕ (Рис.1)
9.1. Установите машину на верстаке (при необходимости закрепите болтами). Рекомендуем через патрубок
пылесборника (9) подключить машину к системе удаления пыли, т.е. к пылесосу (не комплектуется).
9.2. Для пуска машины нажмите на зеленую кнопку магнитного пускателя (4).
9.3. Для остановки машины нажмите на красную кнопку магнитного пускателя (4).
9.4. Для экстренной остановки машины нажмите на крышку
магнитного пускателя (4).
10. ОСНОВНЫЕ ОПЕРАЦИИ
10.1. Параллельное шлифование (Рис.2)
10.1.1. Установите заготовку на рабочий стол (3), чтобы она
располагалась параллельно диску (7). Не прижимайте слишком
сильно заготовку к шлифовальному диску (7). Машина работает
лучше без приложения больших усилий нажатия на заготовку. Во
время работы берегите руки.
10.1.2. Равномерное прижатие заготовки к столу (3) в процессе
работы гарантирует стабильные результаты.
Рис.2
10.2. Шлифование под углом (Рис.1, 3)
10.2.1. Шлифование можно осуществлять под углом от 0 до 45
градусов. Контроль угла установки рабочего стола (3)
осуществляется по шкале с обеих сторон рабочего стола (3).
10.2.2. Для регулировки рабочего стола (3) поверните ручки
фиксации положения стола (2), Рис.1, против часовой стрелки,
установите стол (3) на необходимый угол наклона, поверните ручки
(8), Рис.1, в противоположном направлении до определённого
усилия
. Хорошо закреплённый рабочий стол (3) обеспечит
высокую точность.
10.2.3. Операция шлифования выполняется согласно п.10.1.
Рис. 3
9
СХЕМА СБОРКИ
«КОРВЕТ 50»
