Electrolux NP4MINIFIX душ [4/9] Ввод в эксплуатацию
![Electrolux NP4MINIFIX душ [4/9] Ввод в эксплуатацию](/views2/1015535/page4/bg4.png)
6 electrolux водонагреватели 7
Монтаж и подключение к
водопроводной сети
• Настенный держатель прикрепите к
стене с помощью шурупов, вкручи-
ваемых в дюбеля (см. рис. 3).
• Навесьте водонагреватель на кре-
пежную планку (см. рис. 4).
• Прибор может иметь как верхнее,
так и нижнее подключение, соглас-
но приведенным примерам. Если
прибор имеет подсоединение воды
сверху, то подсоединительные труб-
ки должны идти вертикально вверх.
Если прибор имеет подсоединение
воды снизу, то подсоединительные
трубки должны идти вертикально
вниз.
• Трубки входа холодной воды (синий)
и выхода горячей воды (красный)
обозначены точками разного цвета.
При монтаже необходимо это учи-
тывать и подсоединять арматуру в
соответствии с цветом точек.
При монтаже следите, чтобы трубки
не оказывали давления на водона-
греватель.
• После монтажа нагревателя все
соединения следует проверить на
герметичность.
Для того, чтобы получить оптимальную
струю воды при экономном ее расходе,
следует непременно вкрутить в конец
крана имеющуюся в комплекте постав-
ки вставку-регулятор. Вставка рассчи-
тана на имеющиеся в продаже втулки с
резьбой М22 и М24 (см. рис. 5).
1 прокладка (уплотнительное кольцо)
2 фильтрующая сеточка
3 подключение холодной воды (вход)
4 подключение горячей воды (выход)
Электроподключение
Перед электроподключением из
нагревателя следует выпустить весь
воздух, наполнив его водой путем
открывания крана горячей воды. В
противном случае возможен выход
из строя нагревательного элемента!
• Перед электроподключением сете-
вой кабель должен быть отключен
от электросети и подсоединен к
прибору.
• Сетевой кабель должен быть ста-
ционарно подключен к розетке
нагревателя, как изображено на
коммутационной схеме (см. рис. 6).
Кроме того, к нагревателю должен
быть подключен защитный провод.
1 устройство защиты от перегрева
2 дифференциальное реле давления
3 нагревательный элемент
• При монтаже необходимо предус-
мотреть отключение всех полюсов с
расстоянием между разомкнутыми
контактами не менее З мм.
• Поперечное сечение провода долж-
но быть подобрано в соответствии с
мощностью прибора.
• В качестве устройства защиты
нагревателя в электросеть должен
встраиваться предохранительный
элемент с током срабатывания,
соответствующий номинальному
току нагревателя.

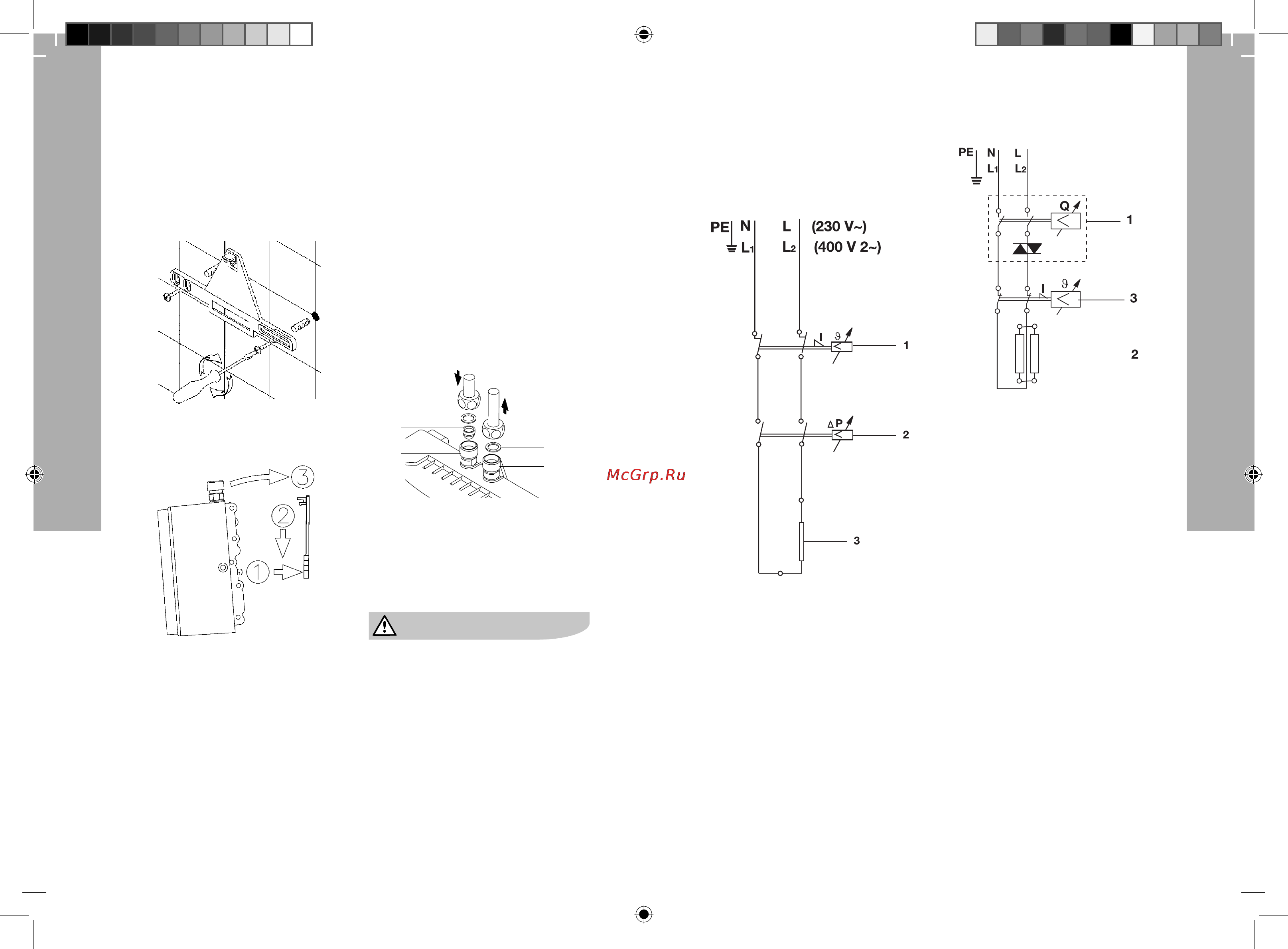

рис. 3
рис. 4
рис. 5
рис. 6. NP MINIFIX
1 электронное управление
2 нагревательный элемент
3 устройство защиты от перегрева
Ввод в эксплуатацию
Непосредственно перед включе-
нием
• Откройте кран горячей воды и не
закрывайте его, пока выходящая
вода не перестанет пузыриться.
• Только теперь включить предохра-
нители. Потечёт горячая вода.
• Специалист по монтажу должен
объяснить владельцу нагревателя,
как он функционирует и как им пра-
вильно пользоваться.
• Данную инструкцию специалист
должен передать пользователю на
хранение.
Регулировка протока
Максимальная температура, дости-
гаемая при нагреве, и максимальный
проток зависят от конкретных условий.
Для достижения при низкой темпе-
ратуре входящей воды комфортной
температуры на выходе, а также при
высокой температуре входящей воды
большого протока можно регулировать
NPX MINIFIX
Lux Minifix.indd 6-7Lux Minifix.indd 6-7 05.03.2008 17:49:5405.03.2008 17:49:54
