DAB EVOPLUS 80/180 XM [9/21] Вращение головок двигателя

РУССКИЙ

263

Никогда не покрывать термоизоляцией электронный блок управления.

7.2 Вращение головок двигателя

Если монтаж производится на трубопроводах, расположенных горизонтально, потребуется повернуть

двигатель с соответствующим электронным блоком на 90 градусов для обеспечения класса

электробезопасности IP, а также чтобы пользователь имел более удобный доступ к графифескому

интерфейсу (см.Сх. 2 ).

Перед вращением циркуляционного насоса проверьте, чтобы из него была

полностью слита жидкость.

Вращение циркуляционного насоса EVOPLUS SMALL выполняется в следующем порядке:

1. Снимите 4 крепежных винта с головки циркуляционного насоа.

2. Поверните корпус двигателя вместе с электронным блоком управления на 90 градусов по

часовой стрелке или против часовой стрелке, в зависимости от необходимости.

3. Установите на место и закрутите 4 крепежных винта головки циркуляционного насоа.

Электронный блок управления всегда должен оставаться в вертикальном

положении!

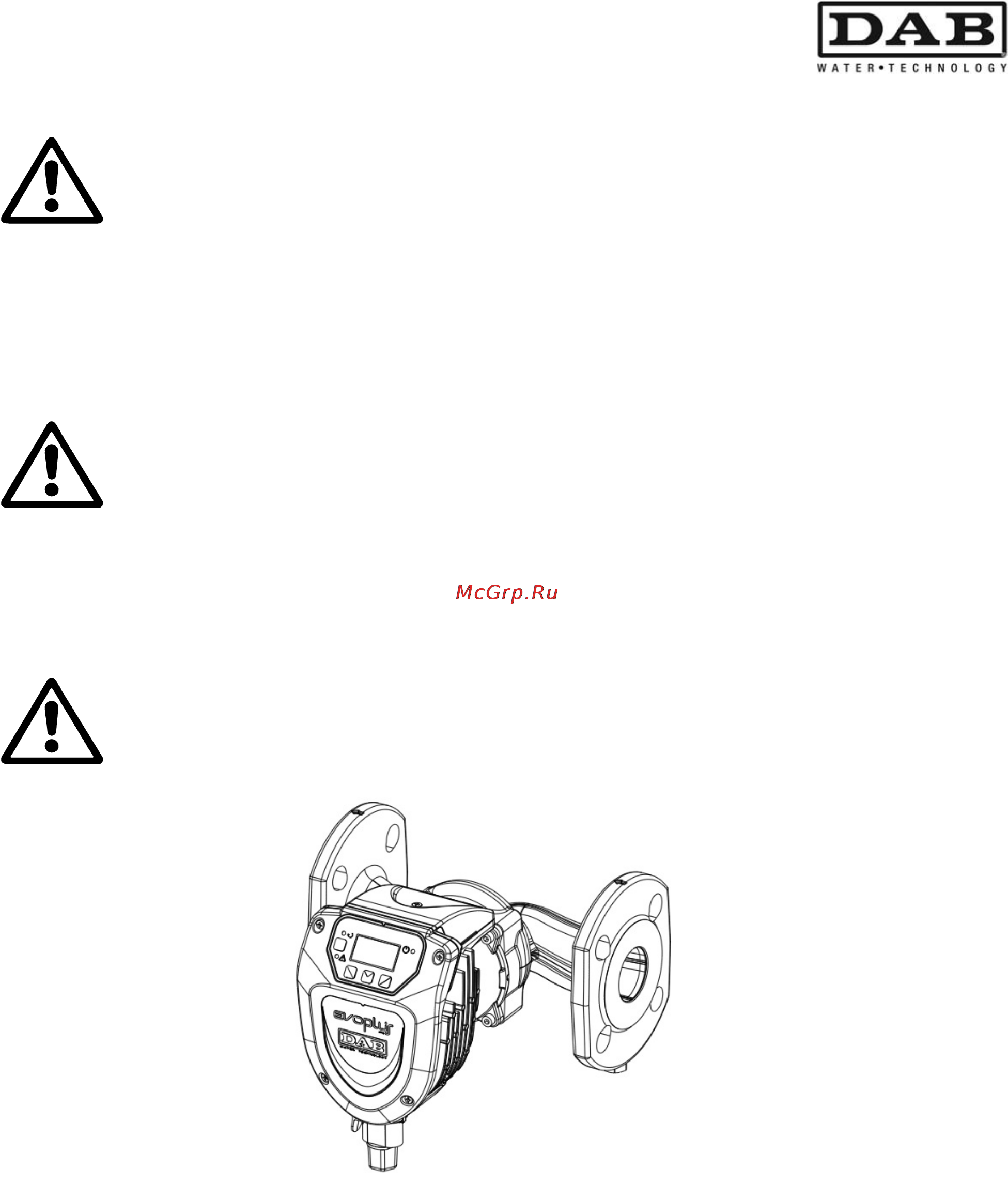

Сх. 2: Монтаж на горизонтальных трубопроводах

7.3 Обратный клапан

Если система оснащена обратным клапаном, проверить, чтобы минимальное давление

циркуляционного насоса было всегда выше давления закрывания клапана.
