DAB EVOPLUS B 80/250.40 M [12/64] Базовый модуль
![DAB EVOPLUS B 80/250.40 M [12/64] Базовый модуль](/views2/1155361/page12/bgc.png)

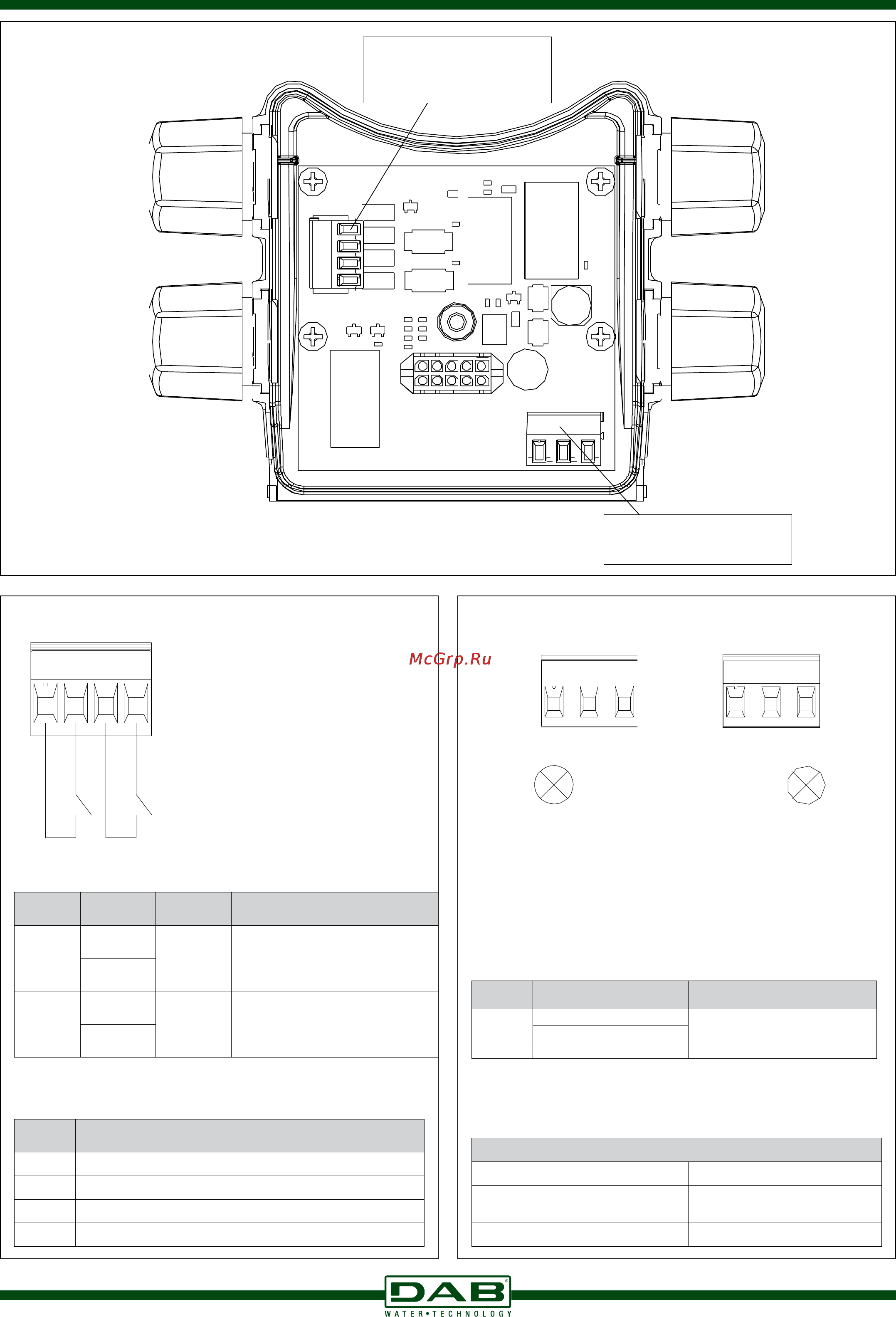

БАЗОВЫЙ МОДУЛЬ
ВЫХОДЫ КОНТАКТ №
ТИП
КОНТАКТОВ
СООТВЕТСТВУЮЩАЯ ФУНКЦИЯ
OUT1
тревоги в системе
NO NO
ХАРАКТЕРИСТИКИ КОНТАКТОВ ВЫХОДА
250
5 – при активной нагрузке
2,5 – при индуктивной нагрузке
1,5
Выход OUT1 расположен внутри выдвижной 3-х контактной клеммной платы, как
показано выше, на рисунке №3: На выходе OUT1, также указан тип контактов
Цифровые выходы
Сигналы тревоги и состояния системы
При наличии сигнала тревоги
включается функция «звуковой
сигнал» и загорается лампочка
L1 (связано с выходом OUT1), и
отключается, когда сигнал тревоги
отсутствует.
При работающем насосе включается
функция «состояние системы» и
загорается лампочка L1 (связано
с выходом OUT1), и отключается,
когда насос остановлен.
ВХОДЫ КОНТАКТЫ №
ТИП
КОНТАКТОВ
СООТВЕТСТВУЮЩАЯ ФУНКЦИЯ
IN1
1
Очищенный
контакт
насоса в режиме дистанционного
управления, если она активирована с
помощью панели управления
2
IN2
3
Очищенный
контакт
режиме, если она активирована с
помощью панели управления.
4
IN1 IN2 СОСТОЯНИЕ СИСТЕМЫ
Открыт Открыт
Насос остановлен
Открыт
Насос остановлен
Открыт
Насос работает по параметрам, заданным пользователем
Насос работает по уменьшенным параметрам
Если функции EXT и Экономичный режим, были активированы на панели управления,
система будет вести себя следующим образом:
Цифровые входы
1
IN1 IN2
2 3 4
NO
L1
N L
NO
L1
NL
12
DAB PUMPS оставляет за собой право вносить изменения в издания без предварительного уведомления
