ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочий диапазон: от 3 до 75,6 м3/ч с напором до 18 метров;
Температура перекачиваемой жидкости: от -10 °С до + 110 °С.
Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам
аналогичная воде. (макс. содержание гликоля – 30%).
Максимальное рабочее давление: 16 бар (1600 кПа)
Стандартное присоединение: DN 32, DN 40, DN 50, DN 65, PN 6/10/16 (4 отв.) DN 80 и DN 100, PN 6 (4 отв.)
Макс. температура окружающей среды: +40 °С.
Минимальное давление на всасывании: значения приведены в соответствующих таблицах.
Специальные исполнения по заказу: DN 80, DN 100 PN 10 / PN 16 (8 отверстий)
Аксессуары (Обратные фланцы): 1/2”F, 3/4”F, 1”F, 11/4”F, 1”1/4M резьбовые соединения dn 32 Pn 6 и dn 40 Pn 10 обратные фланцы.
Электромагнитная совместимость: EVOPLUS соответствуют требованиям норматива EN 61800-3 по категории С2, по электромагнитной совместимости.
Электромагнитные излучения: жилое строение (в некоторых случаях могут потребоваться предохранительные меры).
Направленное излучение: жилое строение (в некоторых случаях могут потребоваться предохранительные меры).

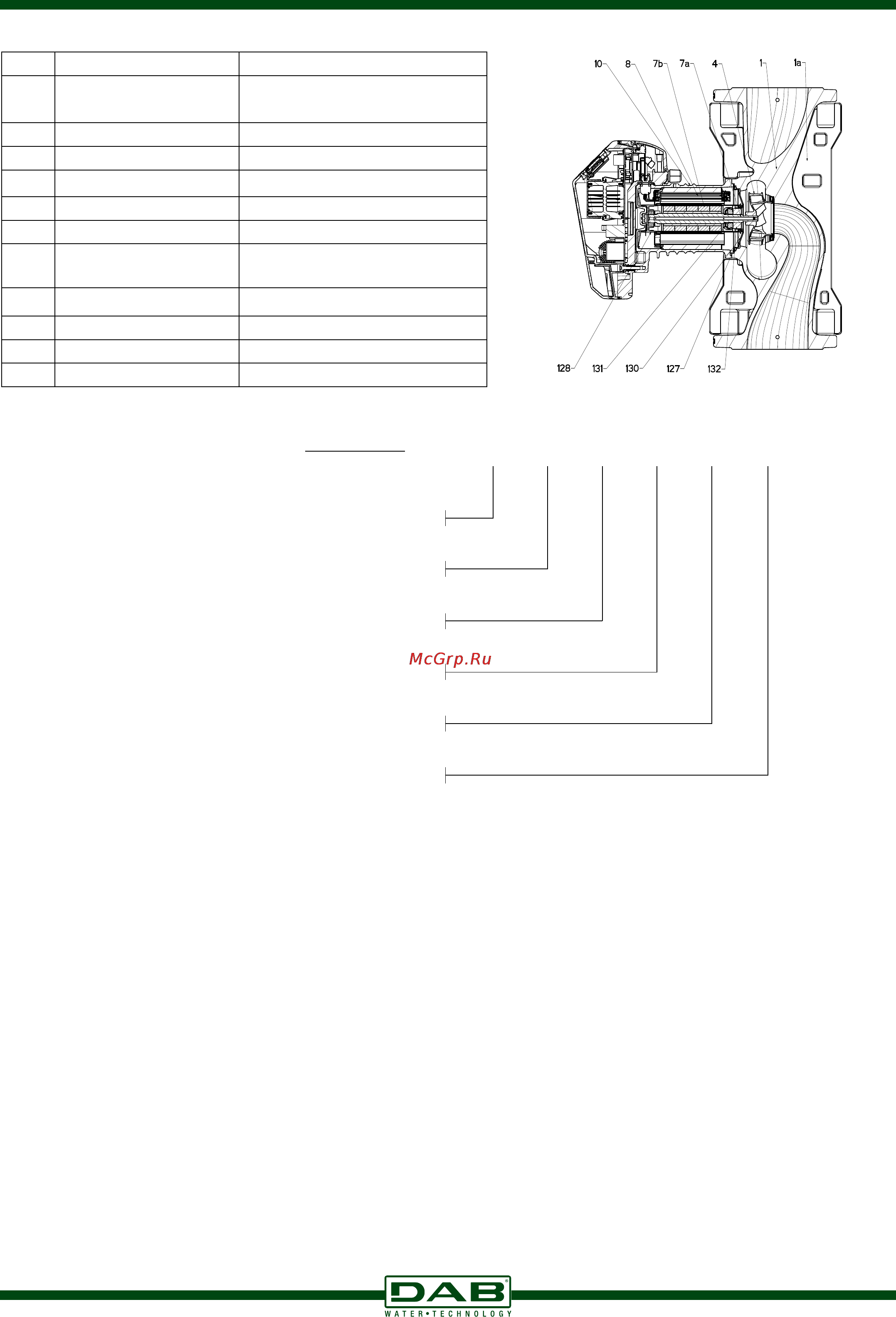

N° ДЕТАЛИ МАТЕРИАЛЫ
1 КОРПУС НАСОСА
ЧУГУН 250 UNI ISO 185 - CTF БРОНЗА
(для версии SAN)
4 РАБОЧЕЕ КОЛЕСО
ТЕХНОПОЛИМЕР
7A ВАЛ ДВИГАТЕЛЯ
НЕРЖАВЕЮЩАЯ СТАЛЬ
7B РОТОР
РУБАШКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
8 СТАТОР
- -
10 КОЖУХ ДВИГАТЕЛЯ
АЛЮМИНИЕВЫЙ СПЛАВ
127 УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА
ЭТИЛЕНПРОПИЛЕН
128 КОЖУХ СТАТОРА
КОМПОЗИТ С УГЛЕРОДНЫМ ВОЛОКНОМ
130 ЗАКРЫТЫЙ ФЛАНЕЦ
НЕРЖАВЕЮЩАЯ СТАЛЬ
131 УПОРНОЕ КОЛЬЦО
НЕРЖАВЕЮЩАЯ СТАЛЬ
132 ПОДШИПНИКИ
КЕРАМИКА
МАРКИРОВКА ПРОДУКТА:
Электронный насос EVOPLUS B SAN M120 / 250 . 40
B = одиночные фланцевые насосы
D = сдвоенные фланцевые насосы
Максимальный напор (дм)
Расстояние между патрубками (мм)
(DN) номинальный диаметр фланцевых патрубков
SAN = для циркуляции горячей воды
M = однофазный двигатель
30
DAB PUMPS оставляет за собой право вносить изменения в издания без предварительного уведомления
