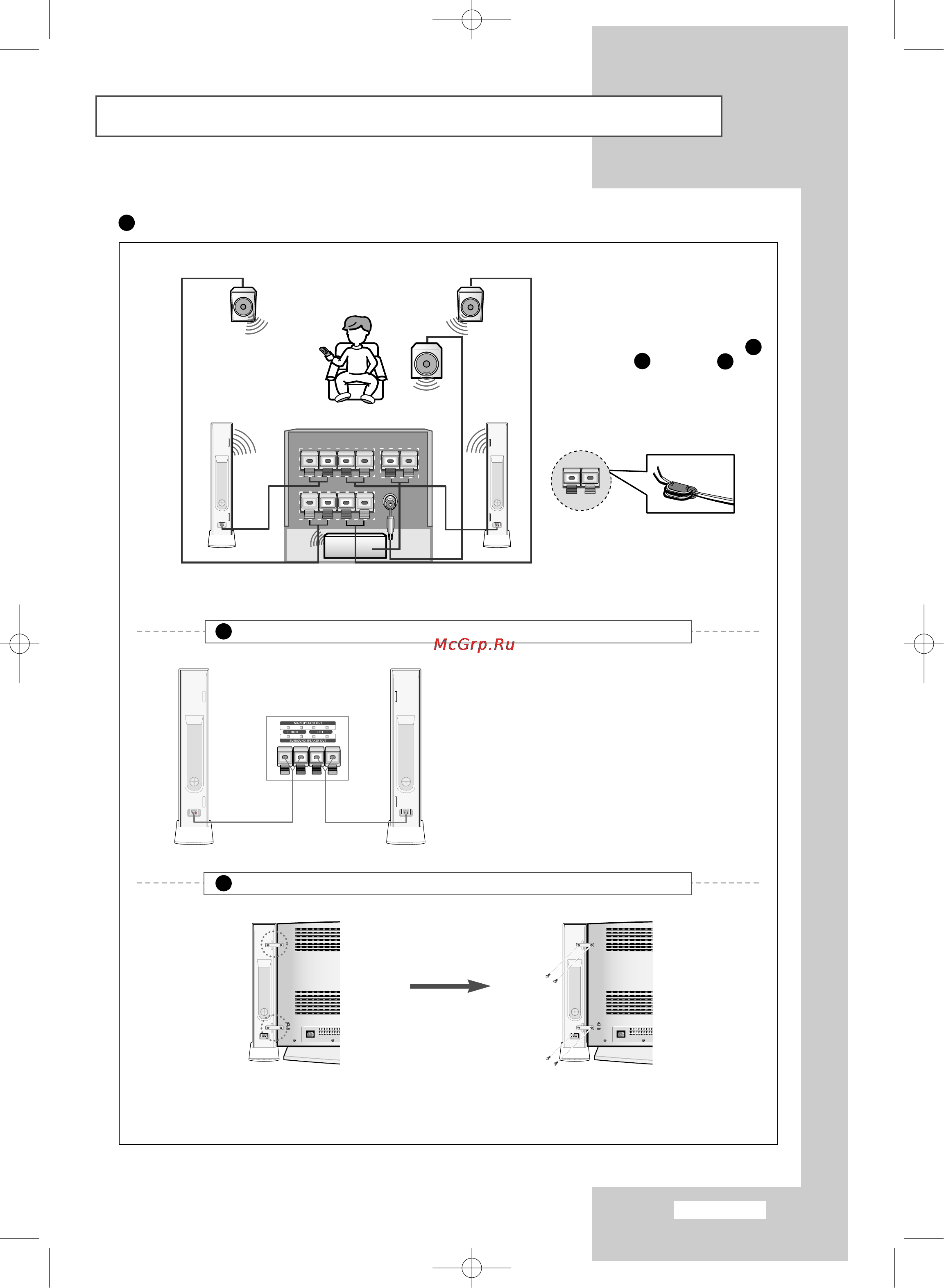

BN68 00448E 02RUS 10 27 03 8 42 PM Page 9 Соединительная панель 0 Подключение динамиков для домашнего кинотеатра 5 1 Channel Speakers Другие динамики объемного звучания центральный сабвуфер Подключите аудиокабель каждого динамика к выходному разъему для динамиков объемного звучания ф центральный ф сабвуфер ф расположенному на задней панели телевизора убедившись в соответствии полярности Намотайте кабель динамика на сердечник два раза или более центральный динамик 0 Основной динамик Когда динамики отделены от телевизора Подключите аудиокабели динамиков к выходным разъемам основного динамика расположенным на задней панели телевизора убедившись в соответствии полярности Динамики ДОЛЖНЫ иметь номинал больше чем 10 Ватт импеданс 8 Ом 0 Основной динамик Когда динамики присоединены к телевизору Установите кронштейны на динамике и телевизоре Соедините динамик и телевизор при помощи винтов Русский 9
