Smeg SR804AOG9 [8/27] Встраивание в рабочий стол

Инструкция для установщика

205

4 ВСТРАИВАНИЕ В РАБОЧИЙ СТОЛ

Следующая операция требует выполнения каменных и/или

столярных работ и поэтому должна осуществляться

квалифицированным специалистом.

Установка возможна на различные материалы, такие как

кирпичная кладка, металл, крупноразмерные или ламинированные

пластиком деревянные конструкции, которые должны быть

жаростойкими (90°С).

4.1 Крепление к опорной конструкции

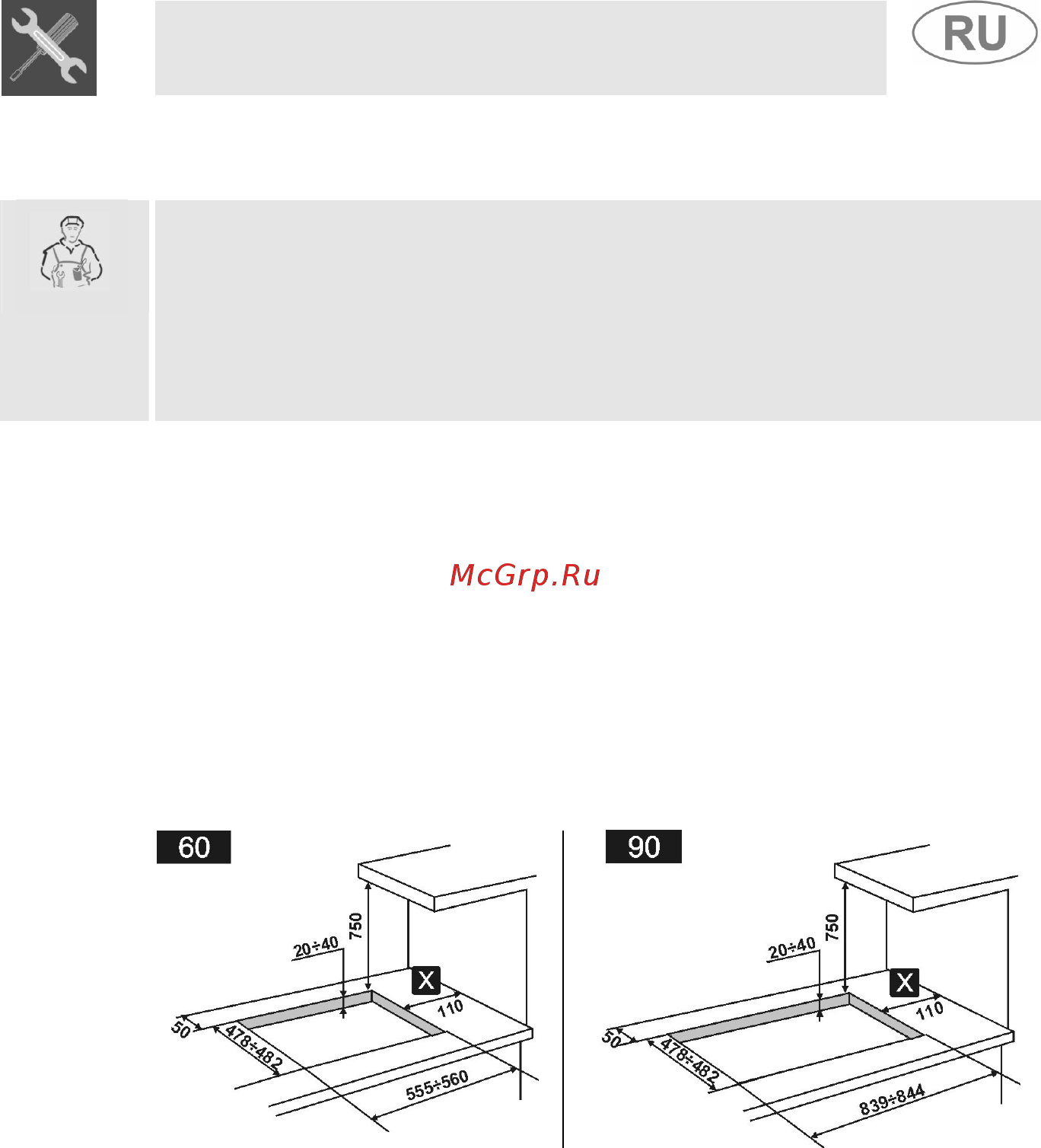

Вырежьте в поверхности рабочего стола (столешнице) мебели

проем с указанными на рисунке размерами, выдерживая

расстояние от заднего края не менее 50 мм.

Данная варочная панель зарегистрирована как прибор типа “Y” в

соответствии с требованиями пожарной безопасности, и ее можно

приближать к стенам, превышающим по высоте ее рабочую

поверхность, при условии соблюдения расстояния “Х”, показанного

на рисунке, во избежание повреждений в случае перегрева.

Расстояние от огня конфорок до подвесной полки, расположенной

выше, должно быть не менее 750 мм.

Точно установите изолирующую прокладку из комплекта поставки

по внешнему периметру вырезанного проема в столешнице, как

показано на рисунке 4 (указанные на рисунке величины относятся

к внутренней стороне прокладки), слегка обжав ее по всей

поверхности рукой. Закрепить варочную панель к шкафу при

помощи специальных кронштейнов B и распорной детали A , как

указано на рисунках 1, 2 и 3. Распорная деталь A будет помогать

поддерживать плоскость на корректном расстоянии от края

столешницы во избежание будущих перегревов во время работы и

используется только в верхнем левом углу прибора. Аккуратно

обрежьте лишнюю C часть прокладки по кромке (Рис.5).
