Русский - 
Соединительная панель
Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
N
N

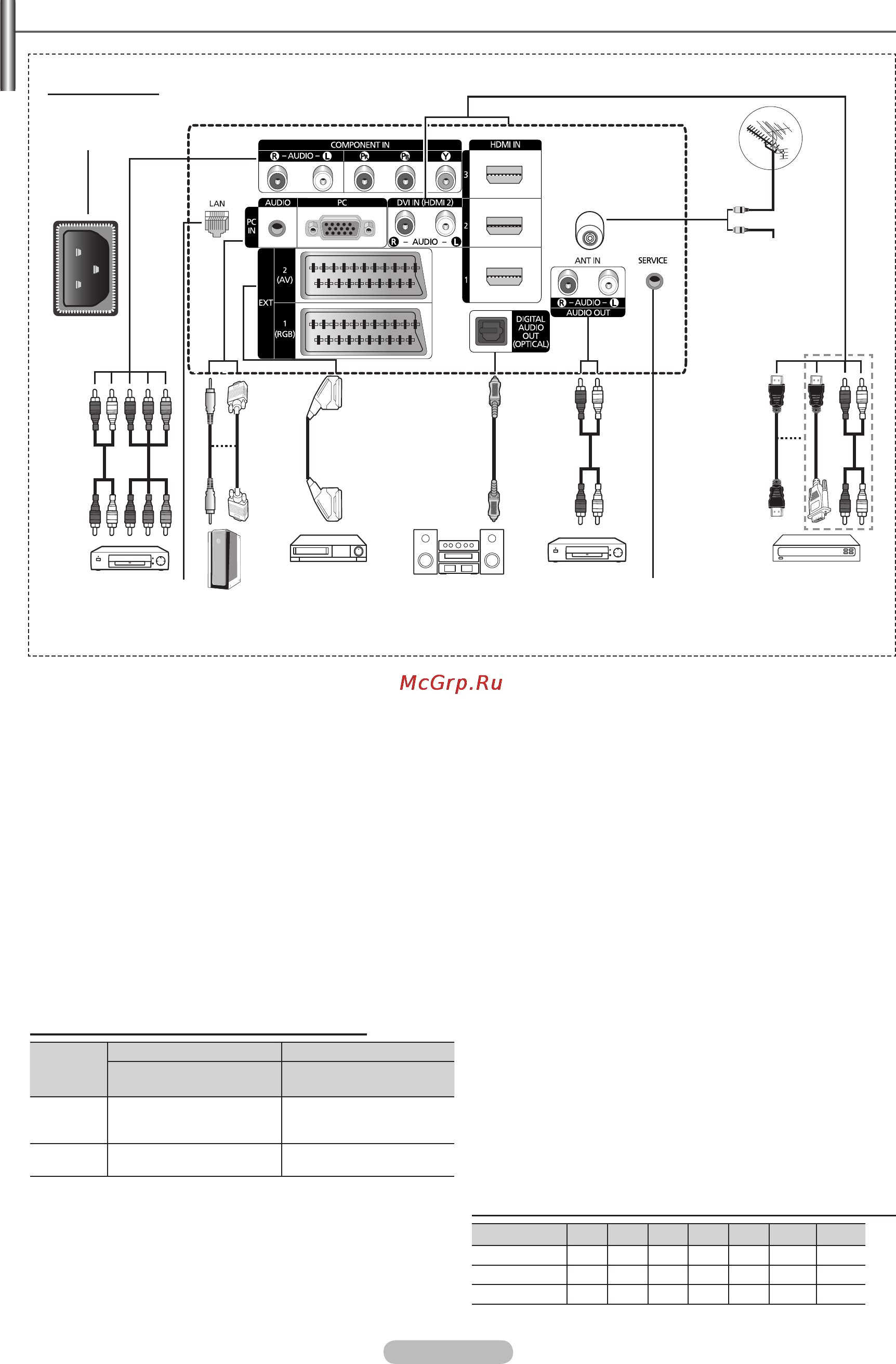

Задняя панель
Кабельное
телевидение Сеть
или
или
или
1
5 7 96
0
83 4
Цвет и форма устройства могут различаться в зависимости от модели.
N
1
ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ
Подсоединение шнура питания, входящего в комплект
поставки.
2
COMPONENT IN
AUDIO Л/П и видеовходы (Y/PB/PR) для компонента.
3
LAN
Для подключения к сети подсоедините кабель LAN к
этому порту.
4
PC IN(PC) / AUDIO
Подсоединение к разъему видео- и аудиовыхода ПК.
5
EXT 1, EXT 
Входные и выходные разъемы для внешних устройств,
таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
Характеристики входных/выходных разъемов
Разъем
Вход Выход
Video
Audio
(L/R)
RGB
Video + Audio(L/R)
EXT 1
✔ ✔ ✔
Доступен только выход
телевизионного сигнала
или сигнала DTV.
EXT 2
✔ ✔
Выходной сигнал, который
можно выбрать.
6
DIGITAL AUDIO OUT (OPTICAL)
Выполните подключение к цифровому аудиоустройству.
7
AUDIO OUT(AUDIO R/L)
Подключение аудиосигналов RCA от телевизора к
внешнему источнику, например аудиооборудованию.
8
SERVICE
− Разъем используется для обслуживания.
9
HDMI IN 1,,3
− При соединении двух
устройств с помощью разъема
HDMI дополнительный аудиокабель не требуется.
− При использовании кабеля HDMI/DVI необходимо
выполнить подключение к гнезду HDMI IN 2.
Что такое HDMI?
−
High Definition Multimedia interface позволяет
передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые
аудиосигналы.
− Разъем HDMI/DVI обеспечивает DVI-соединение
с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит).
Различие между HDMI и DVI состоит в том, что
устройство HDMI меньше по размеру, оснащено
технологией защиты от незаконного копирования
HDCP (High Bandwidth Digital Copy Protection), а
также поддерживает многоканальные цифровые
аудиосигналы.
DVI IN (HDMI ) AUDIO L/R
DVI и аудиовыходы для подключения внешних
устройств.
0
ANT IN
75Ω Разъем для коаксиального кабеля антенной/
кабельной сети
Поддерживаемые режимы для HDMI/DVI и Компонентный
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X X X O O O O
HDMI/DVI 60 Гц
X O X X O O O
Компонентный
O O O O O O O
N
2
BN68-01757F-Rus.indb 6 2008-9-24 10:23:54
