1514
ПОДКЛЮЧЕНИЯ
● Не следует подключать кабель питания этого устройства или телевизора к сетевой розетке, пока
не будут выполнены все подключения компонентов.
● Прежде чем перемещать или устанавливать устройство, обязательно выключите его и
отсоедините кабель питания.
ПОДКЛЮЧЕНИЕ САБВУФЕРА И SWA- 7000S К
ОСНОВНОМУ УСТРОЙСТВУ
АВТОМАТИЧЕСКОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА И SWA-7000S
Коды подключения беспроводного модуля SWA-7000S и сабвуфера задаются в заводских условиях. При
включении основного устройства, сабвуфера и модуля SWA-7000s беспроводная связь между ними должна
установиться автоматически.
• Если такая связь между сабвуфером и модулем SWA-7000S установлена, синие индикаторы на
сабвуфере и SWA-7000S перестанут мигать.

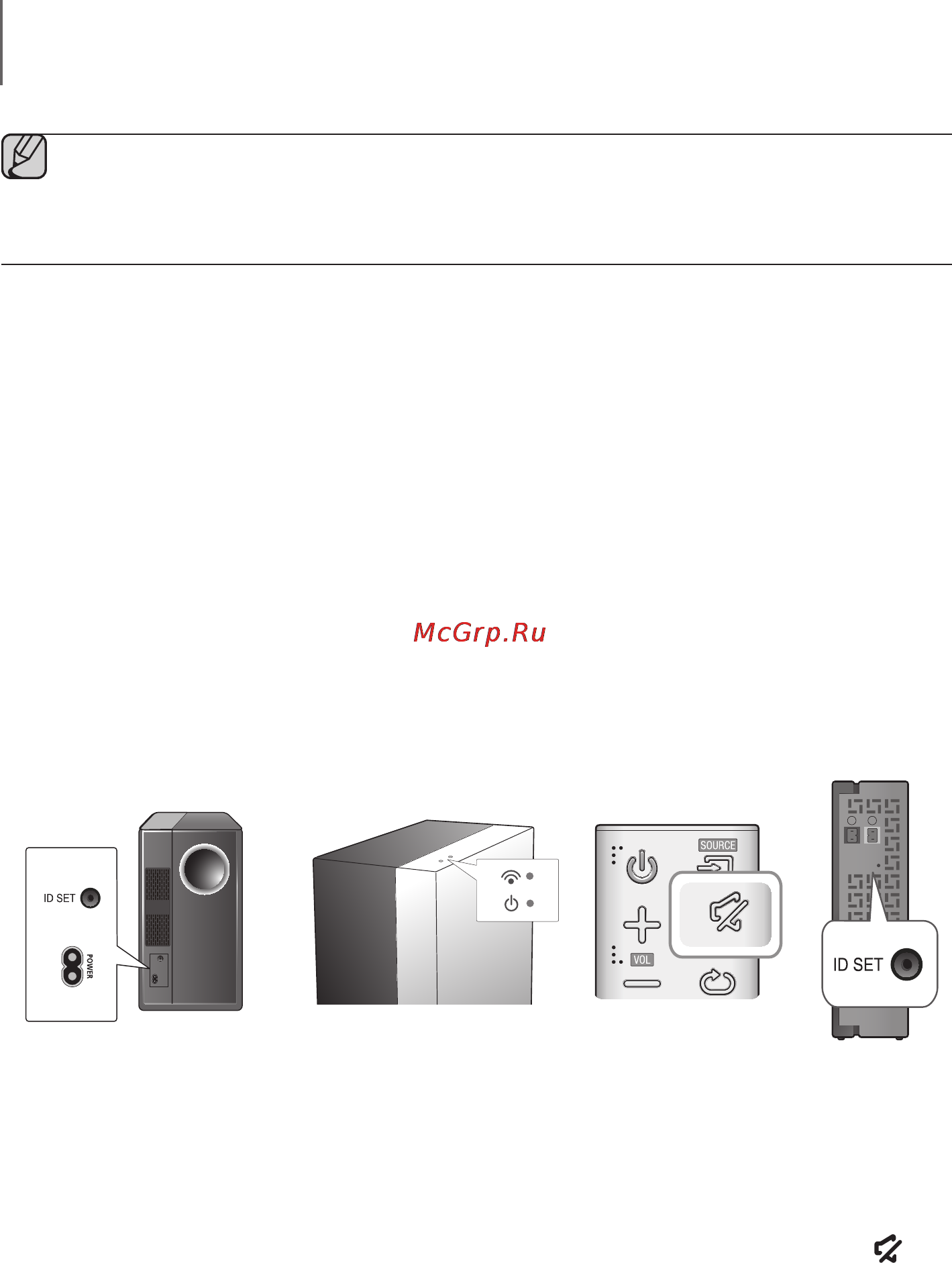

РУЧНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА И SWA-7000S
Если синие индикаторы не перестают мигать, когда основное устройство, сабвуфер и модуль SWA-7000S
включены, сбросьте код подключения, выполнив следующие действия.
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
ID SET
L
R
1. Подключите кабели питания основного устройства, сабвуфера и модуля SWA-7000S к сетевой розетке
переменного тока.
2. Нажимайте кнопку ID SET на задней панели сабвуфера и модуля SWA-7000S тонким острым предметом
в течение 5 секунд.
• Индикатор режима ОЖИДАНИЯ погаснет, а индикатор ПОДКЛЮЧЕНИЯ (синий) начнет мигать.
3. Пока основное устройство выключено (в режиме ОЖИДАНИЯ), нажмите и удерживайте кнопку
(Откл. звука) на пульте дистанционного управления в течение 5 секунд.
4. Сообщение ID SET появится на дисплее Soundbar.
5. Чтобы завершить подключение, пока мигают синие индикаторы на сабвуфере и модуле SWA-7000S
включите основное устройство.
• Теперь основное устройство, сабвуфер и модуль SWA-7000S должны быть подключены.
• Индикаторы подключения (синие) на сабвуфере и модуле SWA-7000S теперь должны гореть
непрерывно. Они не должны мигать.
• Если индикаторы подключения не горят синим, произошел сбой подключения. Выключите основное
устройство и повторите процедуру, начиная с шага 2.
CONNECTIONS
CONNECTIONS
02853Z HW-J470-RU-RUS-0318.indd 14 2015/4/8 9:36:14
