3.4. ЭЛЕКТРИЧЕСКАЯ ГИДРОСТАНЦИЯ

Предназначена для создания необходимого прижимного усилия на этапах сварочного процесса и

управления центратором. Соединяется с центратором рукавами высокого давления (РВД) с

быстроразъемными соединениями (БРС).

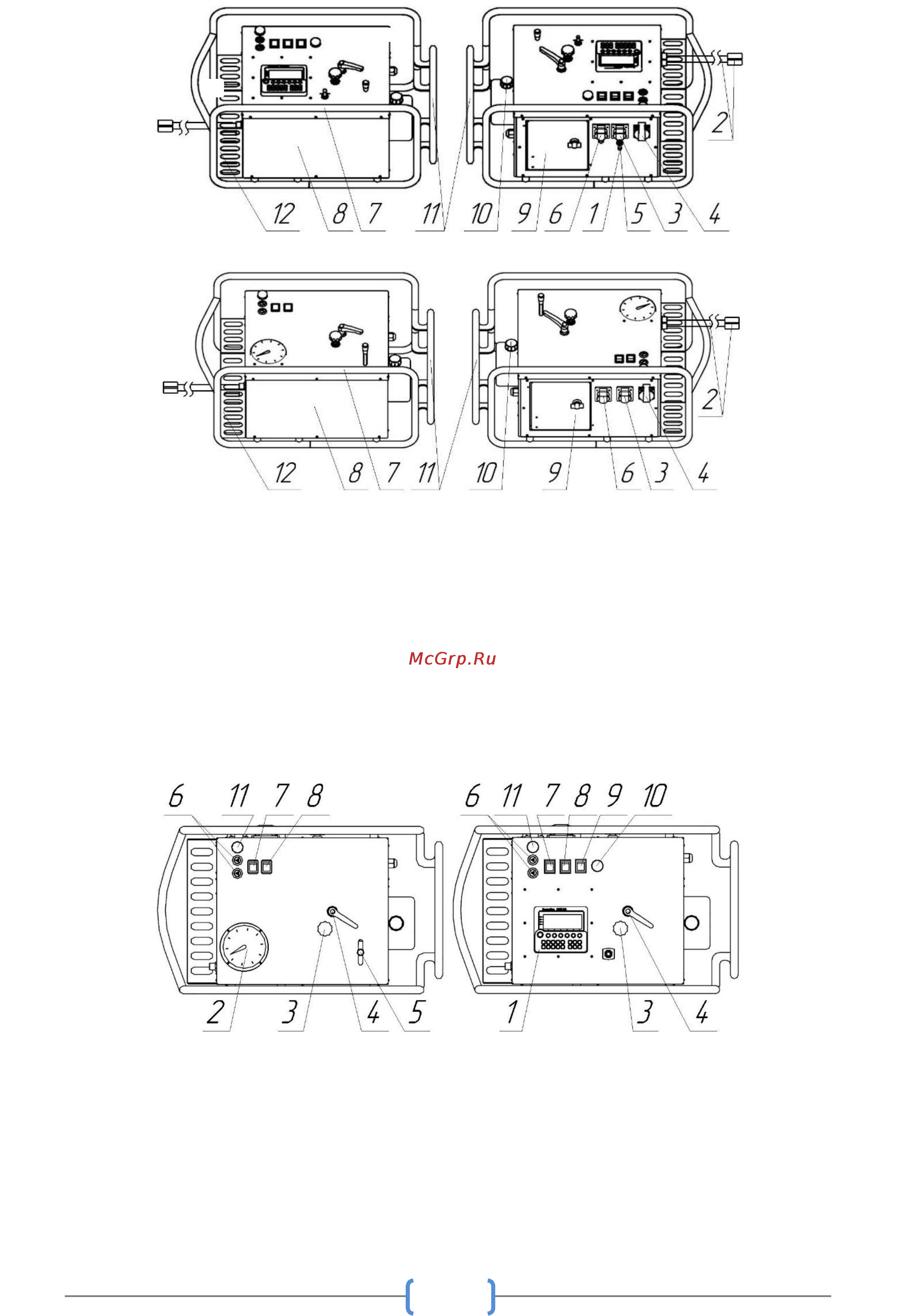

Рис. 3

Рис. 4

1-датчик температуры окружающего воздуха

2-РВД (рукава высокого давления) с БРС

(быстроразъемное соединение)

3-розетка для нагревательного элемента

4-розетка для лебедки

5- разъем датчика нагревательного элемента

6- розетка для торцевателя

7-рама

8-корпус

9-дверца электрического шкафа

10- пробка-щуп

11-место для намотки кабеля

12- бокс под РВД

3.4.1. ПАНЕЛЬ УПРАВЛЕНИЯ ГИДРОСТАНЦИИ

1-прибор протоколирования

(стр. 15)

2-манометр

3-редукционный клапан

4-перепускной клапан (байпас)

5-рычаг управления (свести-развести)

6-кнопки «ВКЛ/ВЫКЛ» гидростанции

7-кнопка включения/выключения насоса

8- кнопка включения/выключения торцевателя

9- кнопка включения/выключения прибора

протоколирования

10-индикация работы нагревательного элемента

11-световая индикация питания гидростанции
