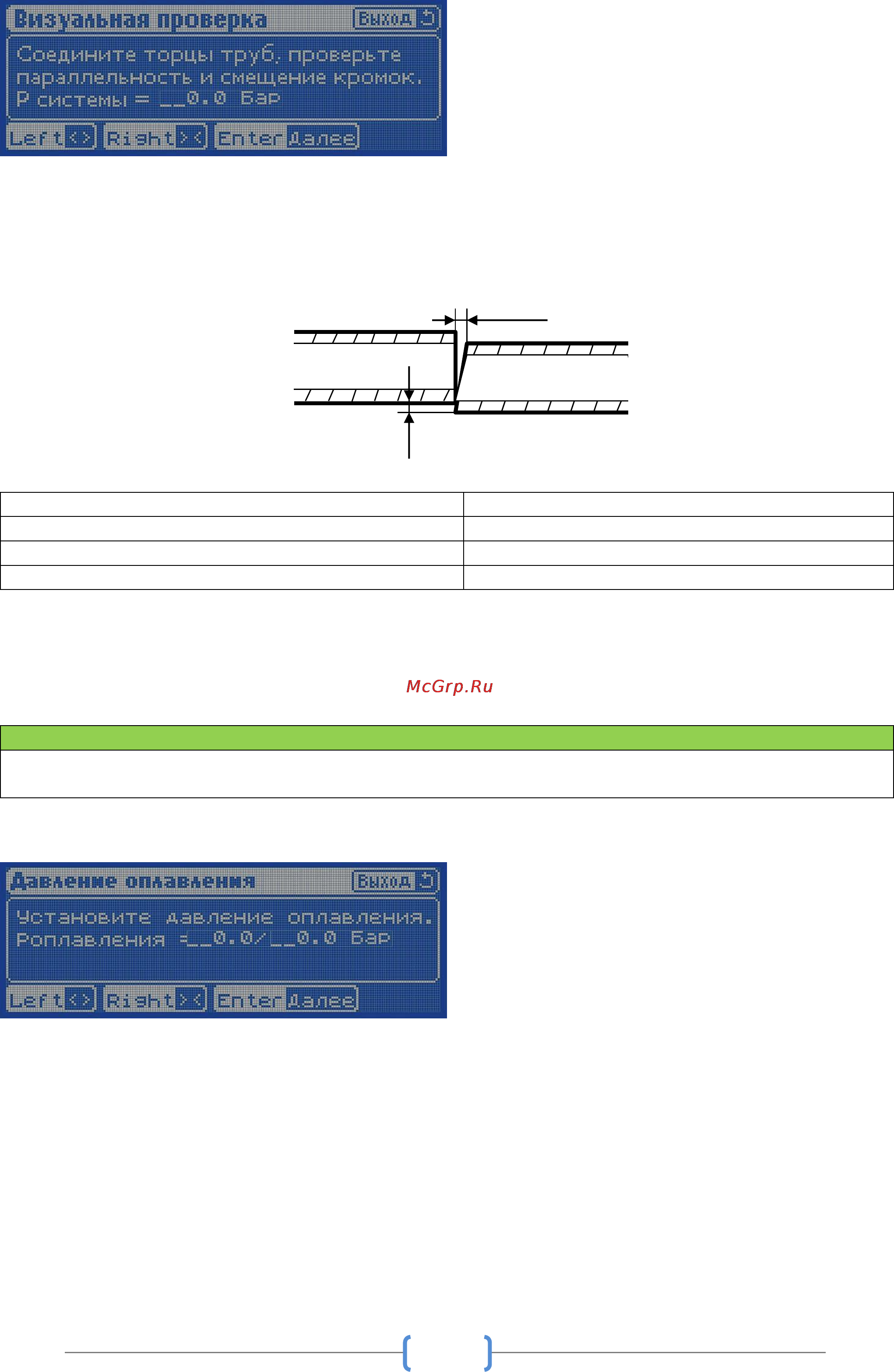

6.7.5. ВИЗУАЛЬНАЯ ПРОВЕРКА

Нажмите кнопку «Свести» или переведите джойстик в положение «Свести» и сведите отторцованные

поверхности, проверьте смещение внешних кромок труб по наружному диаметру, значение должно быть не

более 10% от толщины стенки. Зазор между торцами труб должен быть не более 1,0-2,4 мм, в зависимости

от диаметра свариваемых труб.

Наружный диаметр трубы, D мм

Ширина зазора, мм

500÷630

1,0-1,3

710÷900

1,4-1,8

1000÷1200

2,0-2,4

В случае если условия параллельности торцов и соосности труб не соблюдены, необходимо

компенсировать смещение (стр. 22) и повторить процесс торцевания. После проведения процесса

торцевания на подготовленные поверхности недопустимо попадание грязи, пыли, воды и т.д. Проводите

процесс торцевания непосредственно перед сваркой.

Внимание

Для перехода к следующему этапу нажмите кнопку «Enter». Для возврата в этап «Торцовка» нажмите

кнопку «Esc».

6.7.6. ДАВЛЕНИЕ ОПЛАВЛЕНИЯ

Нажмите кнопку «Свести» или переведите и удерживайте джойстик в положении «Свести», после касания

труб и стабилизации давления, выставьте давление (удерживая джойстик в положении «Свести» и вращая

редукционный клапан по часовой стрелке), которое указано на дисплее с правой стороны. После установки

указанного давления в течение всего сварочного процесса используйте редукционный клапан только для

корректировки давления.

1,0…2,4

10%
