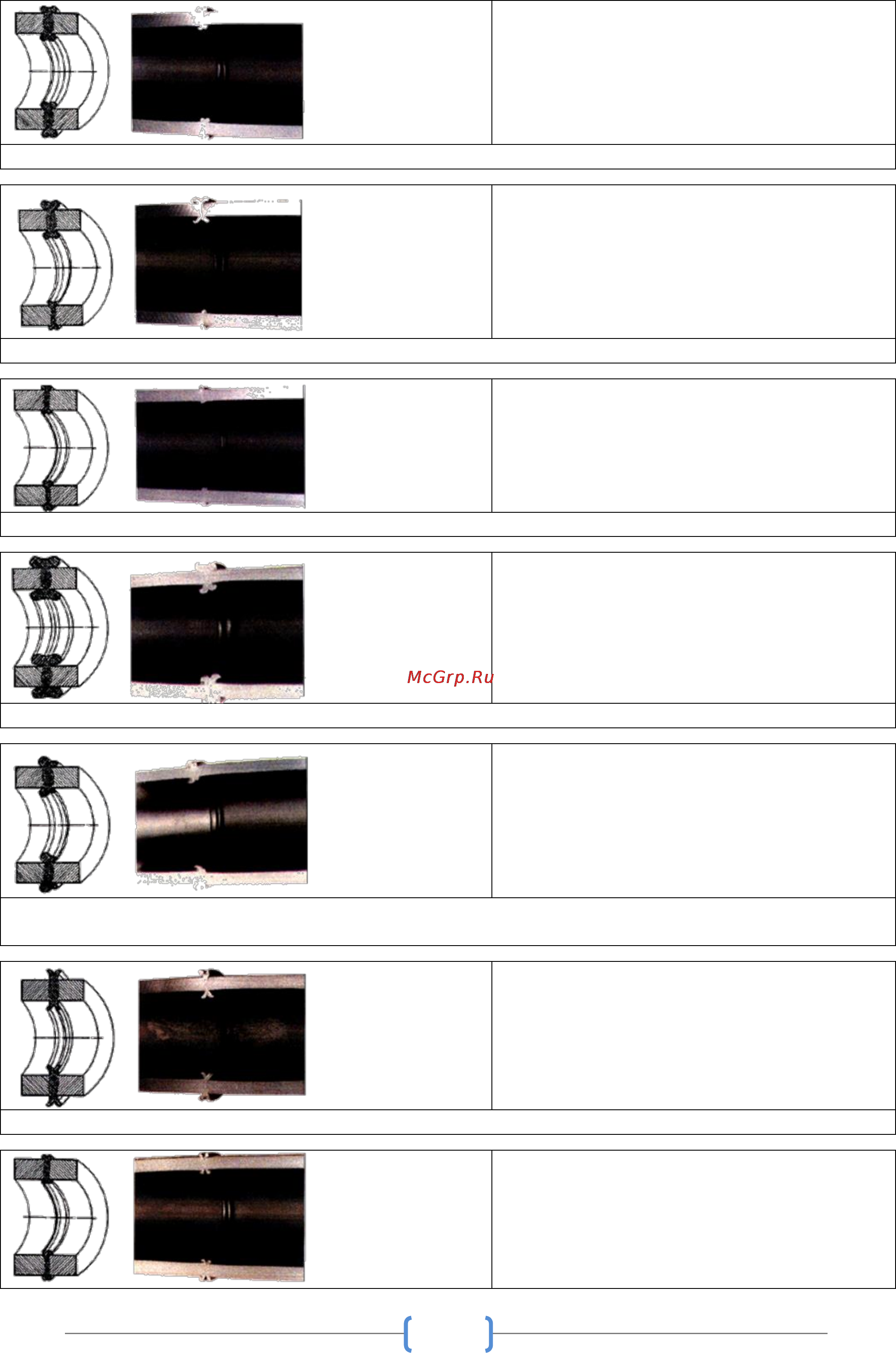

9. ОЦЕНКА ВНЕШНЕГО ВИДА СВАРНЫХ

СТЫКОВ СОЕДИНЕНИЙ

1. Хороший шов с гладкими и

симметричными валиками грата округлой

формы.

Соблюдение всех технологических параметров сварки в пределах нормы.

2. Брак.

Шов с несимметричными валиками грата

одинаковой высоты в одной плоскости, но

различной в противоположных точках шва

Причина: Превышение допустимого зазора между торцами труб перед сваркой.

3. Брак.

Малый грат округлой формы

Причина: Недостаточное давление при осадке шва или малое время прогрева.

4. Брак.

Большой грат округлой формы

Причина: Чрезмерное время прогрева или повышенная температура нагревателя.

5.Брак.

Несимметричный грат по всей окружности

шва

Причина: Различный материал свариваемых труб или деталей (ПЭ 80 с ПЭ 100) или различная толщина

стенки труб ПЭ 80 с ПЭ 100.

6. Брак.

Высокий и узкий грат, как правило, не

касающийся краями трубы

Причина: Чрезмерное давление при осадке стыка при пониженной температуре нагревателя.

7. Брак.

Малый грат с глубокой впадиной между

валиками
