3.1.1. НАСТРОЙКА НА РАЗЛИЧНЫЕ СВАРИВАЕМЫЕ ИЗДЕЛИЯ

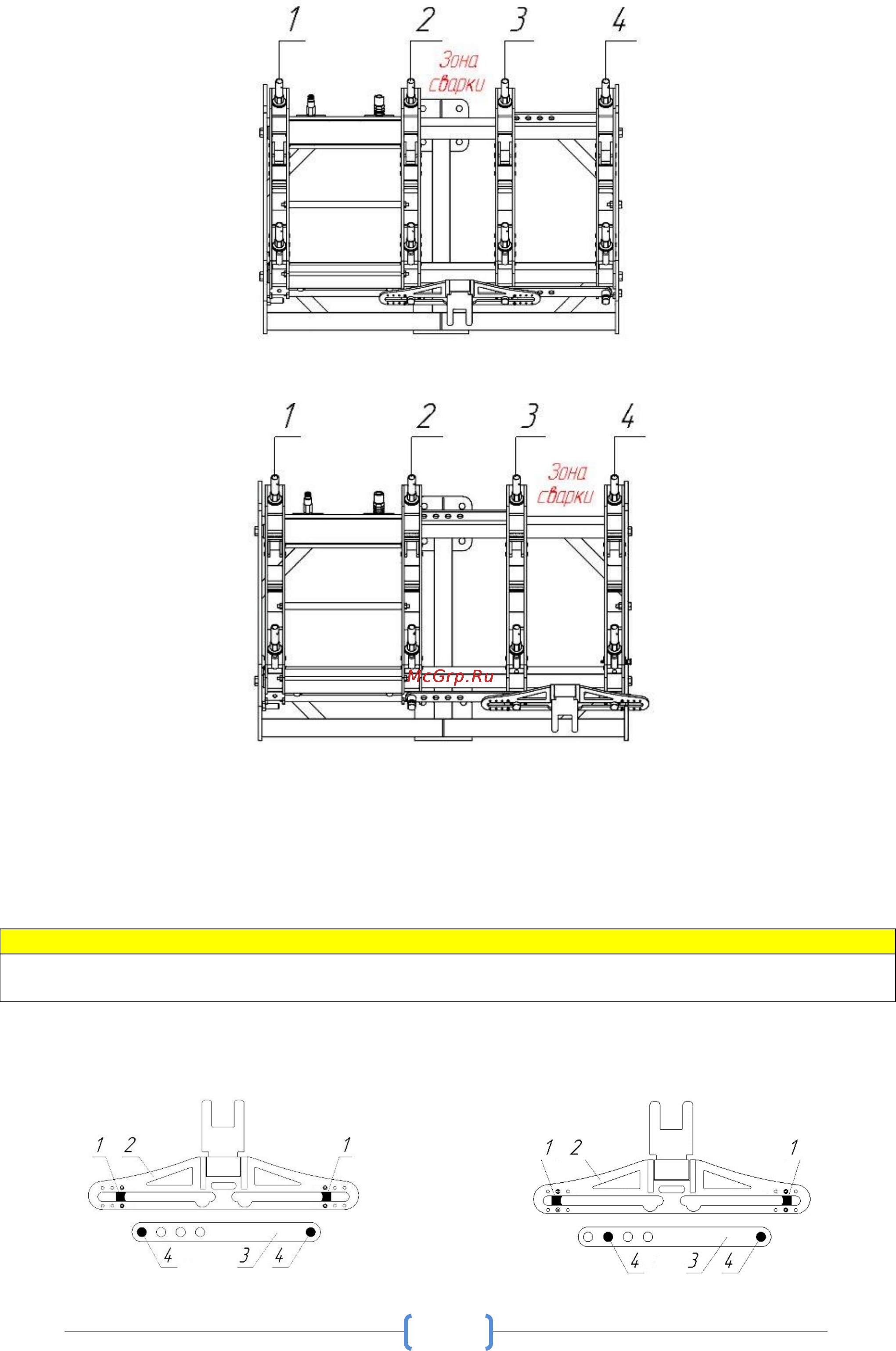

Предусмотрены 2 основные схемы работы центратора:

СХЕМА 1:3-й и 4-й хомут соединены рейкой таким образом, что 3-й хомут является неподвижным. Зона

сварки и отрыватель находятся между 2-м и 3-м хомутами.

СХЕМА 2: 2-й и 3-й хомут соединены рейкой таким образом, что 3-й хомут является подвижным. Зона сварки

и отрыватель находятся между 3-м и 4-м хомутами.

Для удобства работы существует несколько положений реек и упоров отрывателя. При изменении

расстояния зоны сварки открутите винты отрывателя, снимите отрыватель и рейки. Открутите винты упоров

отрывателя, установите упоры в нужное положение и закрепите их винтами. Подвиньте хомут и установите

рейки и отрыватель.

Предупреждение

ВНИМАНИЕ!!! Использовать отрыватель с расположением упоров и реек только согласно

нижеприведенным схемам.

1-упоры отрывателя 2-отрыватель 3-рейка 4-винты отрывателя

ПОЛОЖЕНИЕ №1

ПОЛОЖЕНИЕ №2
