Инструкция для установщика
201
9.4 Регулировка для газа метана
Данная варочная панель испытана для газа метана G20 (2H) под
давлением 20 мбар. Чтобы вернуть варочную панель к работе на этом
типе газа, выполните такие же операции, как описаны в параграфе “9.2
Регулировка для сжиженного газа” но выбирая форсунки и регулируя
первичный воздух для газа метана, как казано в приведенной ниже
таблице и в параграфе "9.5 Регулировка первичного воздуха”.
После выполнения регулировок восстановите пломбы, используя сургуч
или равноценный материал.
Конфорка
Расход
тепла
номинальн
ый
(кВт)
Газ метан - G20 20 мбар
Диаметр форсунки
1/100 мм
Экономичный расход
(Вт)
Вспомогательная (1) 1. 0 5 73 380
Полубыстрая (2) 1. 6 5 92 380
Быстрая (3) 3.1 126 750
Серхбыстрая(4) 3.3 130 1200
Двойной
рассекатель
внутренний
(5)
1. 0 5 73 380
внешний (5) 3.9 140 1200
С овальной зоной нагрева
(утятница) (6)
2.9 123 800

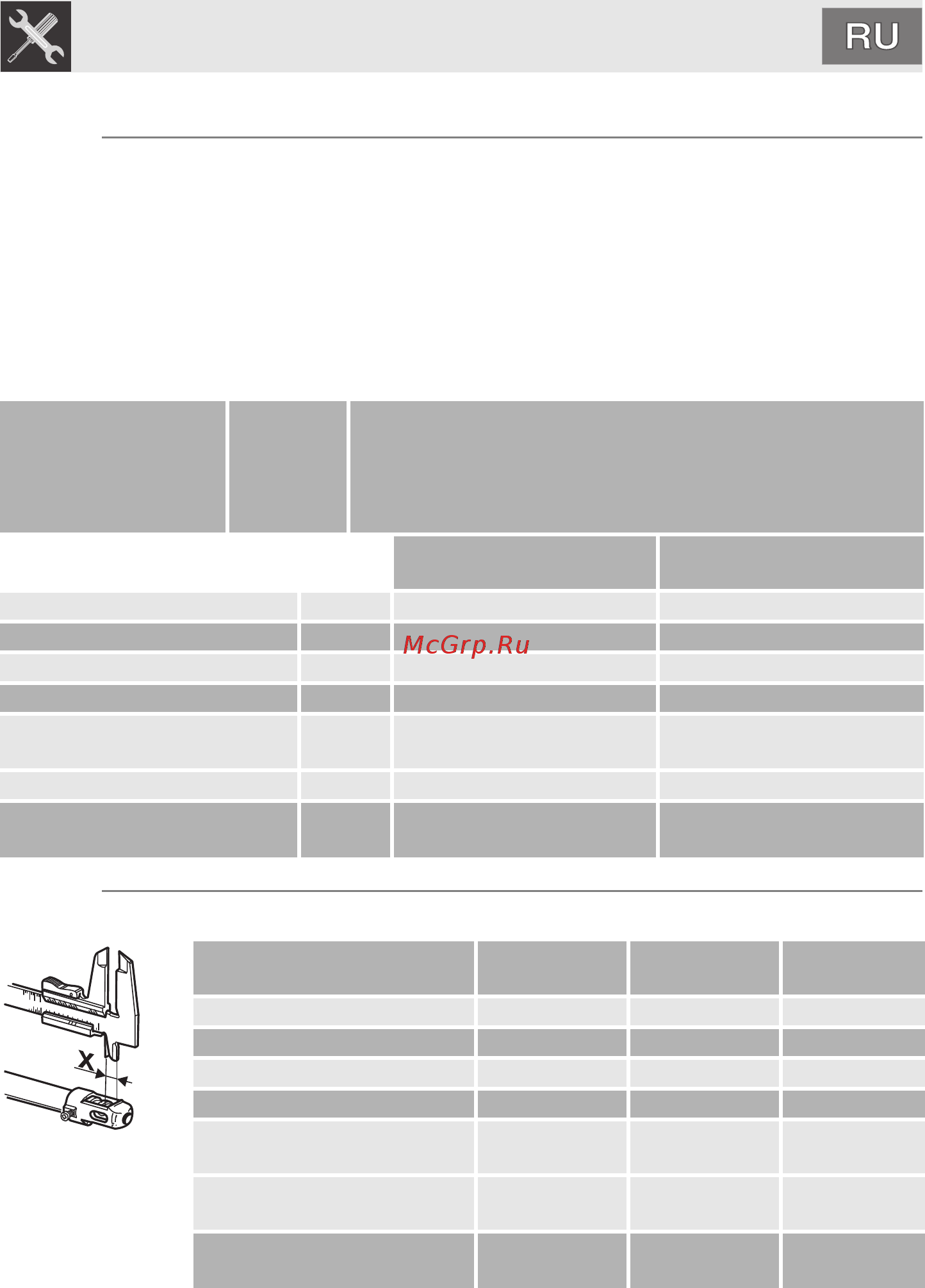

9.5 Регулировка первичного воздуха
Относится к расстоянию “X” в мм.
КОНФОРКА
G30/G31
30/37 мбар
G20
20 мбар
G110
8 мбар
Вспомогательная (1) 1. 0 1. 5 0.5
Полубыстрая (2) 1. 5 1. 5 0.5
Быстрая (3) 1. 5 1. 0 1. 0
Серхбыстрая(4) 2.5 2.0 1. 5
Двойной
рассекатель
внутренний
(5)
6.0 3.0 1. 0
внешний
(5)
10.0 3.0 5.0
С овальной зоной нагрева
(утятница) (6)
2.5 2.0 1. 0
Для определения конфорок на Вашей варочной панели, ссылаться на рисунки,
представленные в данном параграфе “9.7 Расположение горелок на варочной панели”.
