Беларус 82.1 [319/381] 0000010б рэ

80-0000010Б РЭ

319

6.4.5.6.2 Промывка масляного фильтра корпуса ГУР (при установленном ГУР)

Для промывки масляного фильтра 9 (рисунок 6.4.43) выполните следующее:

- отсоедините маслопроводы 7, 13 и 15;

- выверните болты 5 крепления крышки 6 к корпусу и при помощи двух демон-

тажных болтов снимите крышку 6;

- отпустите контргайку 10 и выверните редукционный клапан 11;

- извлеките сливной фильтр 9 и промойте его в моющем растворе;

- проверьте, если необходимо подтяните гайку 8 поворотного вала. Момент

затяжки гайки 8 должен быть от 280 до 320 Н·м;

- установите фильтр 9 и соберите все, выполнив операции в обратной после-

довательности;

- произведите регулировку осевого хода поворотного вала, как указано в

п.3.13.2 «Регулировки гидроусилителя рулевого управления».

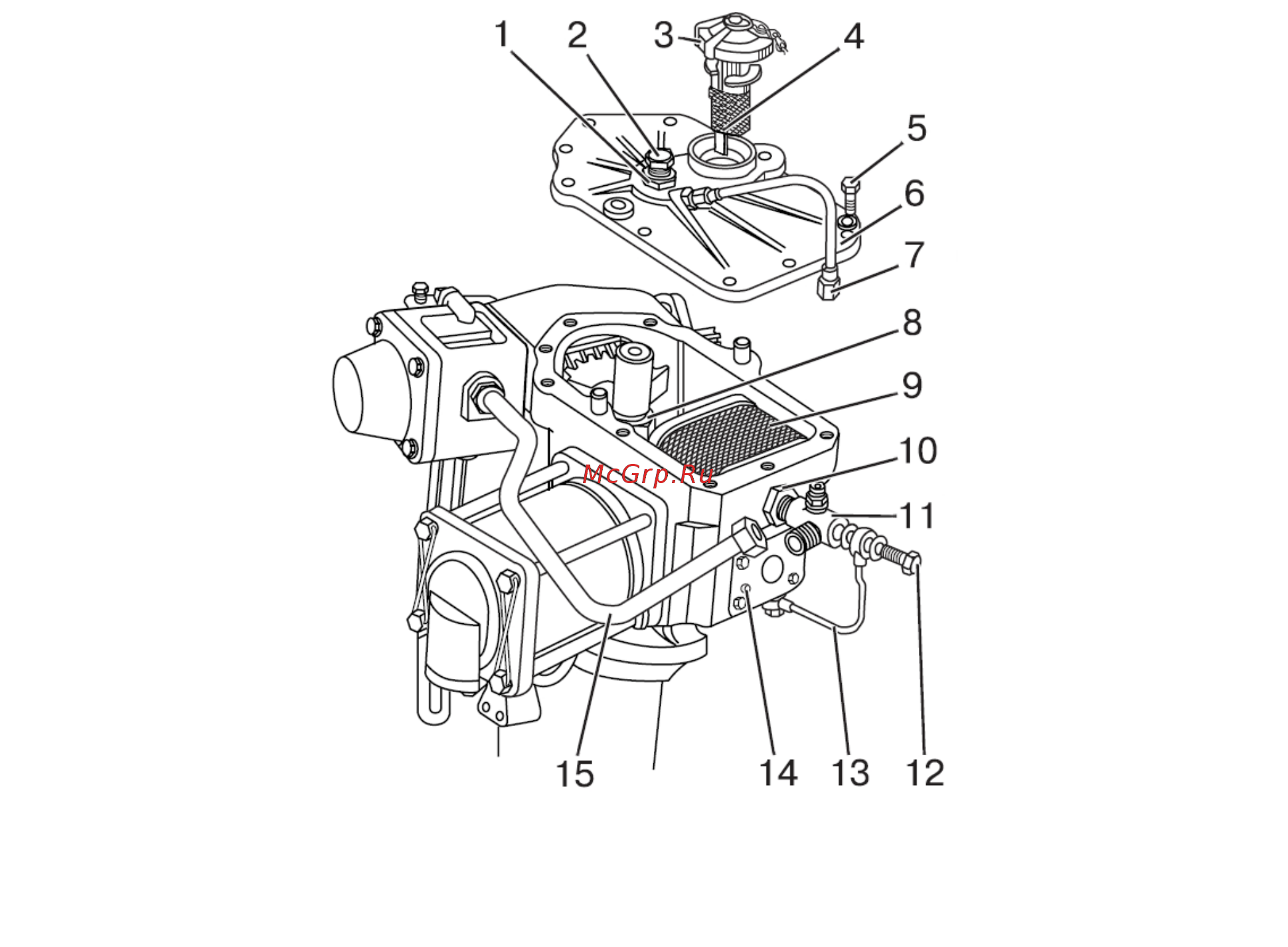

1, 10 – контргайка; 2 – регулировочный болт; 3 – крышка маслозаливной гор-

ловины; 4 – сетчатый заливной фильтр с масломерным стержнем; 5, 12 – болты;

6 – крышка; 7, 13, 15 – маслопроводы; 8 – гайка; 9 – сливной фильтр; 11 – редукци-

онный клапан; 14 – щуп.

Рисунок 6.4.43 – Промывка масляного фильтра корпуса ГУР (при установлен-

ном ГУР)

6.4.5.6.2 Промывка масляного фильтра корпуса ГУР (при установленном ГОРУ

с корпусам ГУР)

Для промывки масляного фильтра 7 (рисунок 6.4.44) выполните следующее:

- отсоедините маслопроводы 10 и 11;

- выверните болты 4 крепления крышки 5 к корпусу и при помощи двух демон-

тажных болтов снимите крышку 5;

- отпустите контргайку 8 и выверните редукционный клапан 9;

- извлеките сливной фильтр 7 и промойте его в моющем растворе;

- установите фильтр 7 и соберите все, выполнив операции в обратной после-

довательности;
