920.4-0000010-02 РЭ
6
3 Описание и работа составных частей трактора
3.1 Общие сведения
Сведения о технических данных, устройстве, регулировках, устранению неис-
правностей узлов и систем тракторов «БЕЛАРУС-920.4/952.4», за исключением дви-
гателя, приведены в руководстве по эксплуатации РЭ 900-0000010.
Отличительные особенности электрооборудования БЕЛАРУС-920.4/952.4 от электро-
оборудования БЕЛАРУС-920.3/952.3 приведены в подразделе 3.2 «Электрооборудование».
Сведения о технических данных, устройстве, регулировках, устранению неис-
правностей двигателя тракторов «БЕЛАРУС-920.4/952.4», приведены в руководстве
по эксплуатации 245S3A M – 0000100 РЭ.
3.2 Электрооборудование
Основным отличием электрооборудования тракторов «БЕЛАРУС-920.4/952.4» от
электрооборудования тракторов «БЕЛАРУС-920.3/952.3» является подключение к бор-
товой сети трактора следующих элементов двигателя Д-245.43S3А М / Д-245.5S3А М:
- пускового электромагнита (обогатителя);
- системы управления рециркуляцией отработавших газов «MERCER».
Пусковой электромагнит установлен на регуляторе топливного насоса. Пус-
ковой электромагнит предназначен для отключения режима ограничения топливо-
подачи при отсутствии или малом значении давления надувочного воздуха во впу-
скном коллекторе в момент запуска двигателя. Пусковой электромагнит
подключается к клемме «СТ» выключателя стартера и приборов проводом с одно-
контактной колодкой, как показано на рисунке 3.1.
В момент запуска двигателя, при повороте ключа выключателя стартера и
приборов в положение «II» (пуск двигателя) на пусковой электромагнит подаётся
напряжение питания 12 В, срабатывает тяговое реле, которое отключает пневмо-
корректор. Пусковой электромагнит отключается после возвращении ключа выклю-
чателя стартера и приборов в положение «I».
Управлением рециркуляцией отработавших газов двигателя, оснащенного
топливным насосом с системой «MERCER», осуществляет интегральный модуль-
ный включатель, подающий питание на электромагнитный клапан рециркуляции, в
зависимости от частоты вращения топливного насоса (датчик частоты) и положения
рейки управления дозированием цикловой подачи ТНВД (датчик положения).
Подключение системы управления «MERCER» в бортовую сеть трактора, обеспечи-
вается через двухконтактную колодку вывода жгута двигателя, как
показано на рисунке 3.1.
Примечание – Подробное описание принципа работы пускового электромаг-
нита и системы управления рециркуляцией отработавших газов «MERCER» приве-
дены в руководстве по эксплуатации двигателя 245S3A M – 0000100 РЭ. Схема
подключения пускового электромагнита и системы «MERCER» в бортовую сеть
трактора представлена в приложении Б.

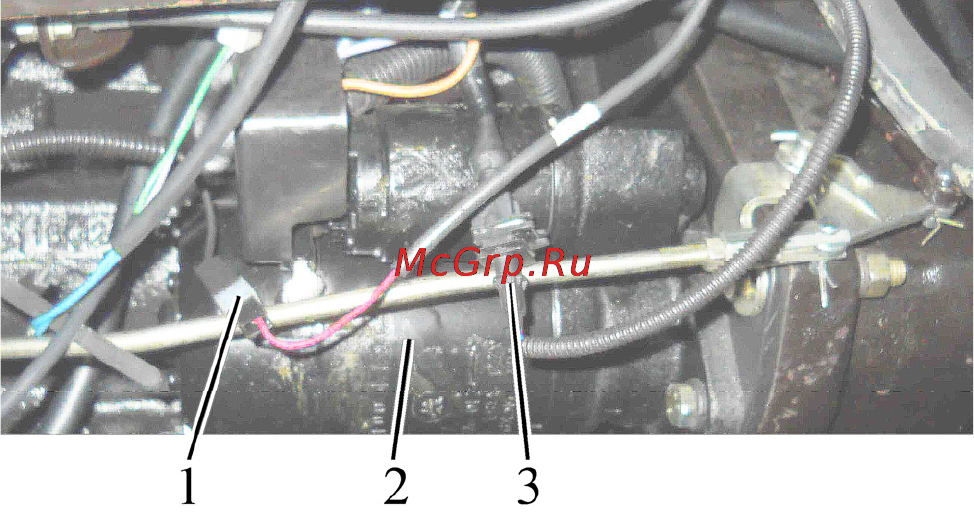

1 – подключение электропитания к пусковому электромагниту; 2 – стартер;
3 – подключение электропитания к системе управления «MERCER».
Рисунок 3.1 – Подключение пускового электромагнита и системы управления
«MERCER» в бортовую сеть трактора.
