БЕЛАРУС-1021/1021.3 Руководство по эксплуатации
201
10. ТРАНСПОРТИРОВКА ТРАКТОРА И ЕГО БУКСИРОВКА
Транспортировка тракторов осуществля-
ется железнодорожным транспортом, на ав-
томобилях и прицепах, а также буксиров-
кой и своим ходом.
При перевозке тракторов необходимо
выполнить следующее:
- установить рычаг переключения диапа-
зонов КП в положение «включен первый
диапазон;
- включить стояночно-запасной тормоз;
- закрепить трактор к платформе прово-
локой диаметром от 3 до 5 мм, цепями, рас-
тяжками.
При погрузке-разгрузке тракторов поль-
зуйтесь подъемными средствами грузо-
подъемностью не менее 10 тс.
Зачаливание тросов производите за балку
переднего моста или рым-гайку (1) и за по-
луоси задних колес, как показано на рисун-
ке справа. При зачаливании тросов за рым-
гайку (1) грузозахватное приспособление
проденьте на тело рым-гайки и зафиксируй-
те его стопором (2) через ушко рым-гайки.
Буксировка трактора с неработающим
насосом ГОРУ допускается со скоростью не
более 10 км/ч на расстояние до 5 км. При
буксировке трактора необходимо:
1. Рычаг переключения независимого и
синхронного привода ВОМ установить в
положение- «Нейтраль»;
2. При однорычажном управлении -
рычаг переключения диапазонов и передач
КП установить в положение «Нейтраль»;
При двухрычажном управлении - рычаг
переключения передач КП установить в
положение «Нейтраль»;
Для подсоединения буксирного троса
предусмотрена проушина, прикрепленная к
передним балластным грузам и к крон-
штейну грузов.
При буксировке трактора строго соблю-
дайте правила дорожного движения.
Внимание: при подъеме трактора за
рым-гайки возможно движение его вперед
либо назад до 1,5 м.
Запрещается использовать буксир-
н
у
ю скоб
у
для подъема т
р
акто
р
а!

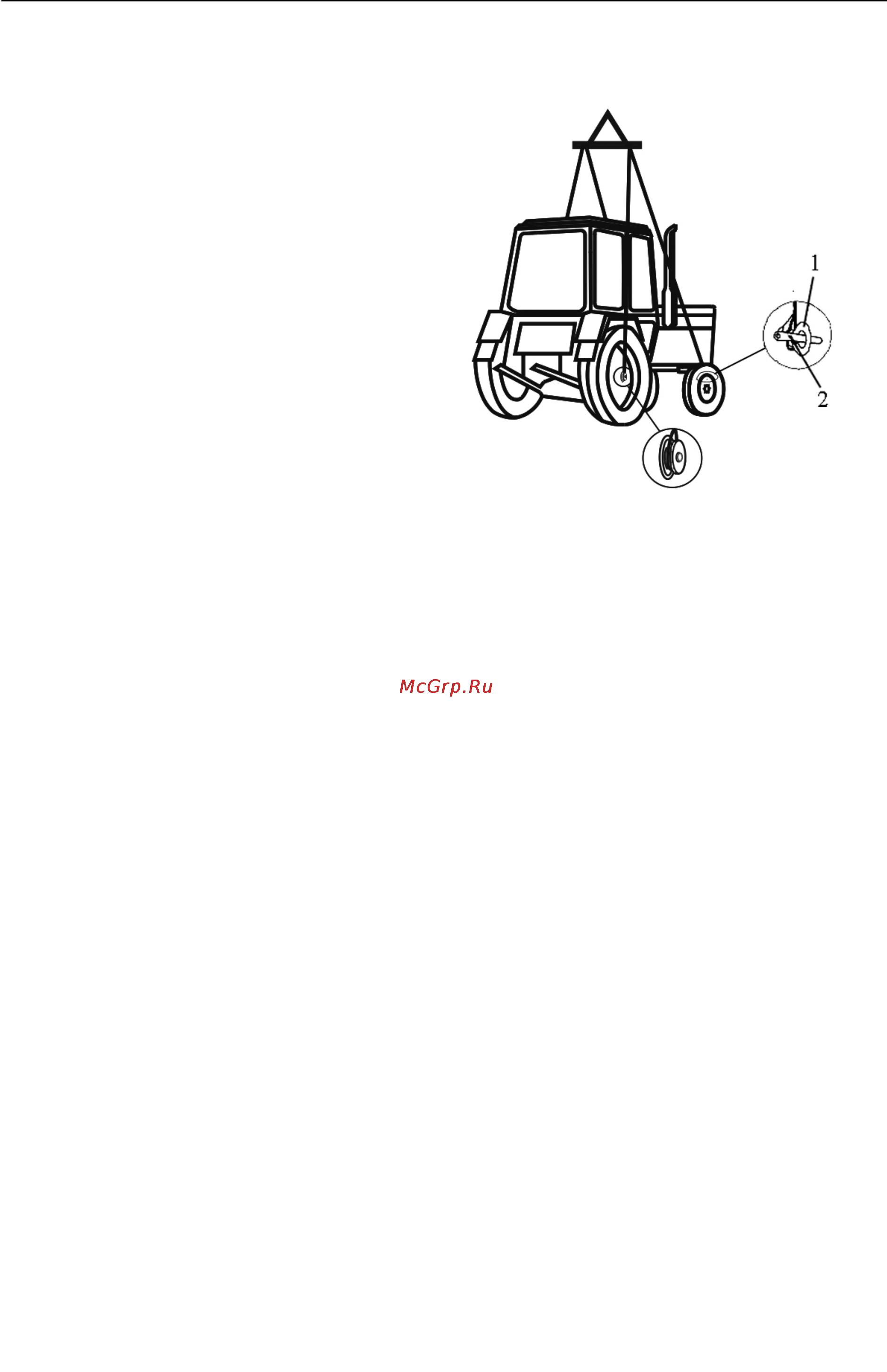

1 – рым-гайка; 2 – стопор.
Схема строповки трактора.
