5. Установка соединительного кабеля

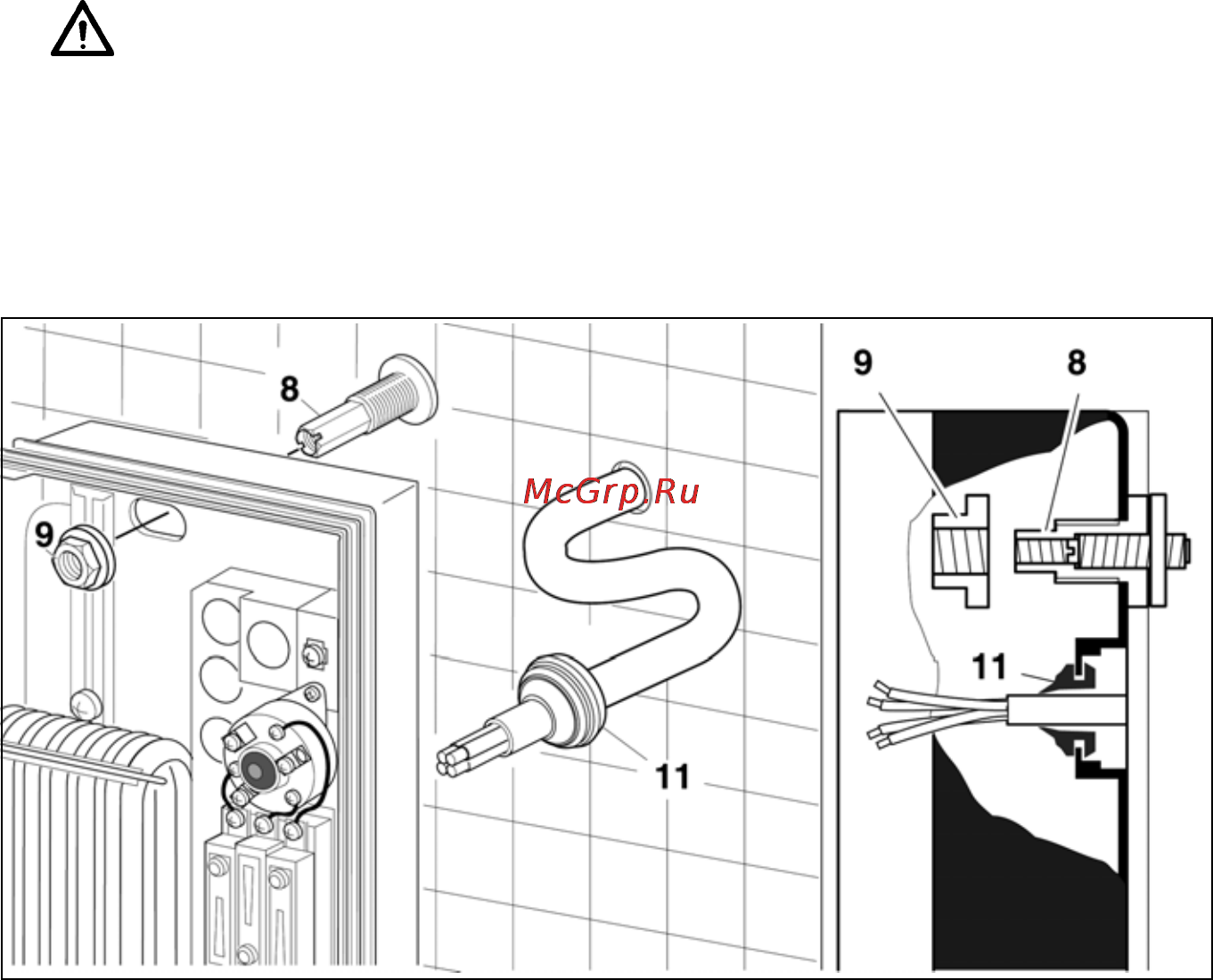

1. Насадите проходную изолирующую втулку (11) на конец соединительного ка

беля.

Примечание

Если сетевой кабель имеет площадь поперечного сечения 16 мм

, не устанав

ливайте проходную изолирующую втулку для кабеля. В этом случае водонаг

реватель следует устанавливать вплотную к стене.

Внимание! Без проходной изолирующей втулки для кабеля водонагреватель

DH 12102 классифицируется только как устройство в брызгозащищенном ис

полнении (IP 24).

2. Поместите водонагреватель над соединительным кабелем.

3. Нажмите на проходную изолирующую втулку так, чтобы она вошла в отвер

стие в задней стенке водонагревателя, через которое должен проходить ка

бель. Края проходной изолирующей втулки должны быть заподлицо с отвер

стием по всей окружности.

4. Установите водонагреватель на резьбовую втулку (8) и закрепите на месте

гайкой (9).
