Беларус 3022дв [64/92] Настройка
![Беларус 3022дв [64/92] Настройка](/views2/1156576/page64/bg40.png)
Работы по уходу и техобслуживанию Настройка
64 © 2008
6
Регулировка зазора клапанов
TCD 2013L04/06 4V
z
Ослабить воздушный клапан и повернуть в
сторону.
z
Снять крышку головки цилиндров.
z
Перед регулировкой зазора клапанов дать
двигателю остыть не меньше 30 мин.:
температура масла ниже 80 °C.
z
Наложить прокручивающее устройство над
крепежными болтами ременных шкивов.
z
Инструмент (
86).
z
Прокрутить двигатель, пока не будет
достигнуто перекрытие клапанов, цилиндр 1.
Цилиндры настраиваются согласно схеме
настройки.
Указание:
z
Перекрытие клапанов обозначает:
z
Выпускной клапан
EX
еще не закрыт,
впускной клапан
IN
начинает открываться.
1
z

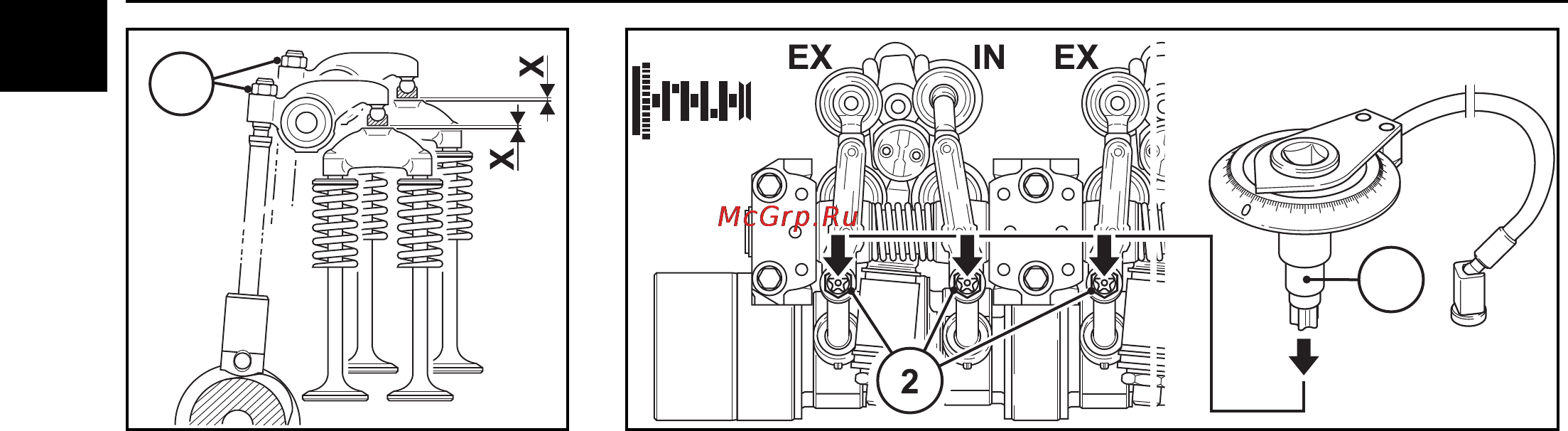

Надеть шайбу углового закручивания (3)
(номер заказа: 8190)
и насадку на торцевой
ключ (4)
(номер заказа: 8193)
на винт
регулировки зазора клапанов (2).
z
Ослабить контргайку (1) специальным
инструментом
(номер заказа: 8199)
.
z
Зафиксировать магнит шайбы углового
закручивания.
z
Поворачивать шайбу углового закручивания
по часовой стрелке до прилегания
(коромысло клапана без зазора) и установить
шкалу на ноль.
z
Поворачивать шайбу углового закручивания
против часовой стрелки, пока не будет
достигнут заданный градус угла
закручивания:
z
Зафиксировать шайбу углового закручивания
(3) от перекручивания.
z
Затянуть контргайку (1) (момент затяжки
20 Нм).
3
z
Выполнить регулировку на каждом цилиндре.
z
Установить уплотнение (при необходимости
новое).
z
Визуально проверить и при необходимости
заменить винты и резиновые элементы.
z
Установить крышку головки цилиндров (при
необходимости с новым уплотнением) и
затянуть винты согласно инструкции: 9 Нм
(
86).
z
Повернуть воздушный клапан в положение и
закрепить.
